导波雷达物位计在油罐仓储测量中的使用

公司名称：某油会仓储区
现场情况：介质：加热原油，量程：10m，法兰：DN80，温度：80℃，常压，精度0.1%
分析：原油，易燃，易爆，介电常数2.6。
选型：导波雷达物位计，防爆，DN80法兰，粘稠
WDLD601-I31AMYNWL=10m

现场问题及原因分析：
问题：多点温度传感器损坏。
原因：多点温度传感器安装位置，为蒸汽反吹口上方，由于重锤重量不够，致使在蒸汽反吹过程中，多点温度传感器缠在加热旁管上，导致内部传感器顺坏。
解决：加大重锤重量。

问题：精度不够。
解决：在空罐过程的时候，通过HART模块及配套软件，更改仪表内空容器轮廓参数，提高仪表精。

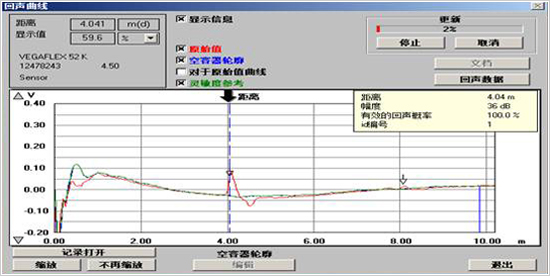

回声曲线图

结论：石油化工储罐的液位测量选用了雷达液位计测量。满足了高测量精度及自动化程度的要求。保证了精度、重复性、稳定性。为石油石化生产装置平稳运行的奠定了良好的基础。
