防爆型超声波液位计

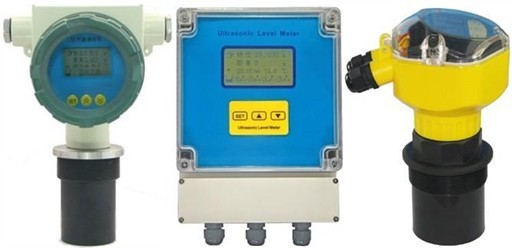

WDFB-CSL铸铝壳防爆 WDFB-CSLF分体式防爆 WDFB-CSL塑料壳防爆
一：防爆型超声波物位计产品简介
防爆型超声波物位（料位，液位）计，是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，它是我们公司经过多年努力开发，拥有完全自主产权的新一代防爆型超声波物位仪。
二：防爆型超声波物位计测量原理
发射超声换能器发射出的超声脉冲，通过传播媒质传播到被测物面，经反射后再通过传声媒质返回到接收换能器，测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速，就可以算得从换能器到物面的距离。从而确定物位。
三：防爆型超声波物位计产品优点
●仪表的所有输入、输出线均具有防雷、防短路的保护功能
●采用压铸铝合金防水、防爆外壳，防爆等级达到Ex(ia)ⅡC T6(高防爆等级）。
●独家采用物理全封闭探头：一体铸造无缝隙探头，使用寿命提高3-5年
●独特探头设计，适应16公斤压力环境：独特的探头设计
●先进回波跟踪算法：能在嘈杂的电、声噪声中有效捕捉真实回波
●多种补偿模式：内置温度补偿，带温度显示，声速校正模式
●点阵式液晶，全中文菜单：使调试和应用变得更为容易。可以显示多种图形
●灵活的测量模式：物位和距离两种测量模式，并可以灵活设置参考位置
●可编程继电器输出：继电器可编程，每个继电器可以设置成高位、低位报警或者关闭
防爆型超声波物位计主要技术指标
|
功 能
|
一体型
|
分 体 型
|
|
量 程
|
5米、10米、15米、20米、30米、40米、50米、60米
|
5米、10米、15米、20米、30米、40米、50米、60米、70米、
|
|
测量精度
|
0.25%-0.5%
|
0.25%-0.5%
|
|
分辨率
|
3mm或0.1%（取大者）
|
3mm或0.1%（取大者）
|
|
显 示
|
中文液晶显示
|
中文液晶显示
|
|
模拟输出
|
4线制4～20mA/750Ω负载
2线制4～20mA/250Ω负载
|
4～20mA/750Ω负载
|
|
继电器
输 出
|
2组AC 250V/ 8A或DC 30V/ 5A 状态可编程
|
单通道为2组，双通道是4组AC 250V/ 8A或DC 30V/ 5A 状态可编程
|
|
供 电
|
标配24VDC
可选 220V AC+15% 50Hz
|
标配220V AC+15% 50Hz
可选24VDC 120mA
定做12VDC或电池供电
|
|
环境温度
|
显示仪表-20～+60℃，
探头-20～+80℃
|
显示仪表-20～+60℃，
探头-20～+80℃
|
|
通 信
|
可选485，232通信（厂家协议）
|
可选485，232通信（厂家协议）
|
|
防护等级
|
显示仪表IP65，探头IP68
|
显示仪表IP65，探头IP68
|
|
探头电缆
|
无
|
可达100米，标配10米
|
|
探头安装
|
根据量程和探头的选型
|
根据量程和探头的选型
|
备注：本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。

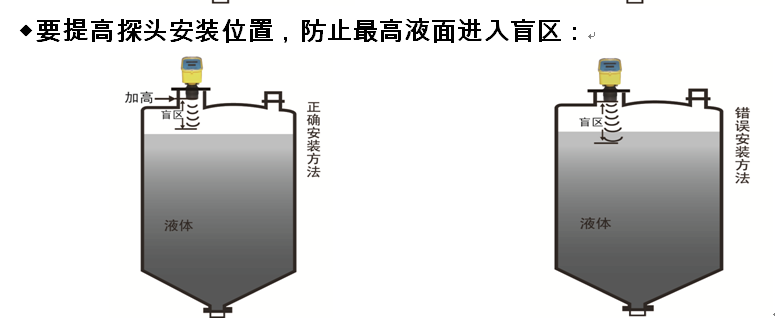

安装注意事项

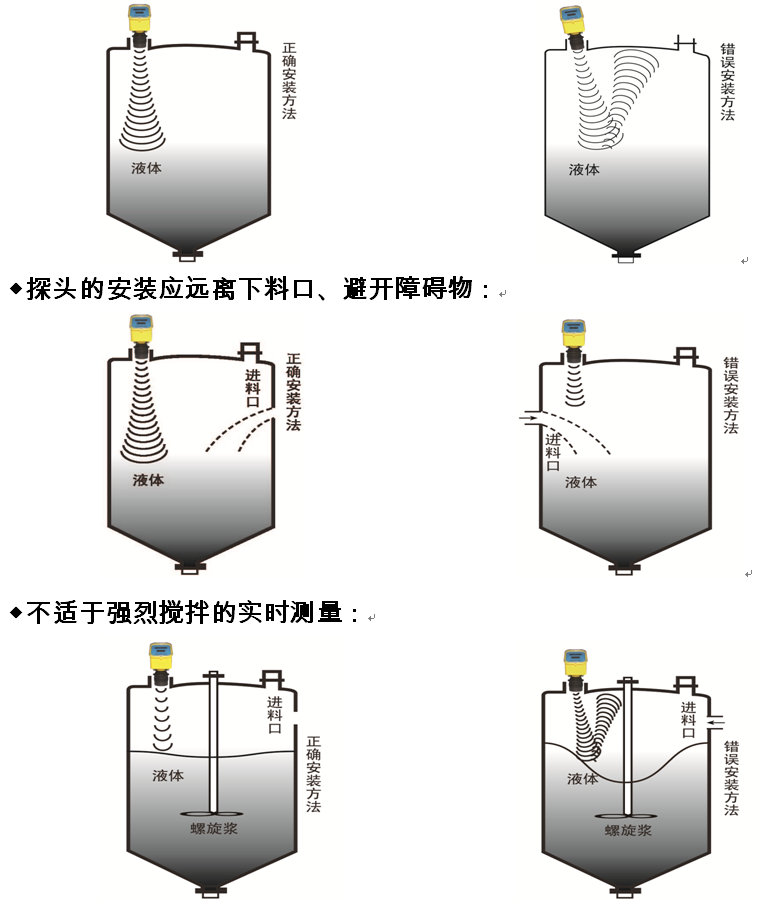

◆探头的安装应垂直于被测面：
 |
