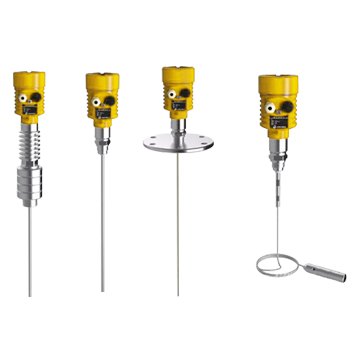

导波雷达物位计产 品 概 述：
导波雷达物位计是采用连续式乍动测量，能测量液体、固体（块状、粉状）料位，具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输部受大气的影响，所以它可以满足工艺过程中挥发气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
导波雷达物位计适用于高温（350℃）、高压、真空、蒸汽、高粉尘及挥发性气体等恶劣环境。可对不同料位进行连续测量。该仪表主要技术指标达到或优于国内外同类产品，且安装调试简便，可以单台使用，也可组网使用，可广泛应用于冶金、建材、能源、石化、水利、粮食等行业。
导波雷达物位计主要技术参数：
工作频率：100MHz－1.8GHz
测量范围：缆 式：0-35m 杆式、同轴式：0-6m
重复性：±3mm
分辨率：1mm
采样：回波采样54次／s
响应速度：＞0.2s（根据具体使用情况而定）
精度：＜0.1％
输出电流信号：4－20mA
通讯接口：HART通讯协议
过程连接：G1－1／2，G3／4 法兰：DN50，DN80，DN100，DN150
过程压力：－1~60bar
电源：24VDC（±10％） 纹波电压：1Vpp
耗电量：max22.5mA
环境条件：温度：－40℃~＋250℃
外壳防护等级：IP68
防爆等级：EXiaIICT6
两线制接线：仪表供电和信号输出共用一根两芯电缆
电缆入口：M20×1.5（电缆直径5~9mm）
导波雷达物位计产品型号及意义
WD－820－1.2.3.4.5.6.7.8
|
X
|
探头类型／直径／长度／材质
1－缆式探头 ￠8mm 30000mm 不锈钢
2－杆式探头 ￠10mm 6000mm 不锈钢
3－同轴管式探头 6000mm 不锈钢（法兰安装）
|
|
1
|
防爆 P－标准型（非防爆）
I－本安型（Exia II CT6）
|
|
2
|
过程连接／材质
|
G G1－1／2A 螺纹PN16 316L不锈钢
N 1－1／2NPT 螺纹PN16 316L不锈钢
C 法兰DN50 PN16C 316L 不锈钢
D 法兰DN80 PN16C 316L 不锈钢
E 法兰DN100 PN16C 316L 不锈钢
F 法兰DN150 PN16C 316L 不锈钢
|
|
3
|
天线密封
P 普通密封－20…150℃
G 高温密封－40－250℃（带散热片）
|
4
|
外壳／防护等级
S 塑料／IP66
A 铝／IP68
|
|
5
|
现场显示 V 带
X 不带
|
6
|
电缆进线 M M20×1.5
N 1／2NPT
|
|
7
|
编程器P带
N 不带
|
8
|
探头长度（M）
|
|
