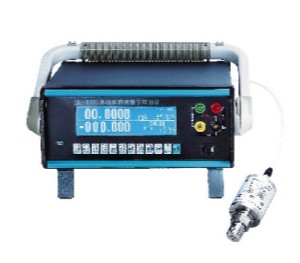

WD-100C多功能精密数字压力计
概 述
WD-100C多功能精密数字压力计是本公司推出的便携式高精度测量仪表。采用优质元器件,采用自动化测试工艺,利用多CPU进行辅助处理而制成,保证了高精度及可靠性,具有体积小、重量轻、交直流两用等特点。
本仪表除通过高精度智能压力模块测量压力外;还具有六位半的数字多用表及信号源的直流输入及输出功能,包括电压、电流不同量程的测量与输出。
采用ITS-90国际温标,能够测量B、E、J、K、N、R、S、T、等八种热电偶的电势及温度,能模拟输出相应温度、电势。能对4~20mA,0~10mA电流输出型压力变送器或0~10V,0~5V的电压输出型压力变送器进行测量与模拟输出,能测量仪表本身的冷端温度并进行自动冷端补偿。
可作为高精度的测量和校准仪表,具有电位差计、精密毫伏表、精密电流表、冷端温度计等设备以及热电偶分度查算表的功能。可广泛应用于石油、化工、冶金、电力、计量、自动化等工矿部门和科研单位。
产品特点
1. 采用大屏幕液晶显示屏。
2. 五位、六位、七位的分辨率显示选择。
3. 高精度压力测量,任意更换模块即可改变量程。
4. 高精度电压、电流测量及输出功能。
5. 八种热电偶测量与输出。
6. 自动校零及自动冷端补偿。
7. 交直流供电,充电后可连续长时间工作。
8. USB及RS232通信接口。
9. 体积小,携带方便。
技术指标
1. 压力
取决于压力模块的精度,由于基本通信命令与国外知名品牌的模块兼容,可以采用本公司或进口的压力模块,主机不引入额外的误差。
本公司的压力模块分为表压、差压、绝压等类型,主要量程为:
表压:-100KPa~1KPa~100MPa
差压:-100KPa~1KPa~1MPa
绝压:(0~110)KPa
压力模块选型方法参照P2
组要量程测量准确度:0.025%F·S,0.05%F·S
2. 电压
测量:0~30V、0~5V,准确度:±(0.01%RD+0.005%F·S),输入阻抗:>5MΩ
输出:0~15V,准确度:±(0.01%RD+0.005%F·S),输出阻抗:<1Ω
3. 电流
电流:0~30mA,准确度:±(0.01%RD+0.005%F·S),输入阻抗:5Ω(另加保险丝电阻)。
输出:0~30mA,准确度:±(0.01%RD+0.005%F·S)。
4. 热电偶温度指示
型号
|
测量范围(℃)
|
指示精度%F·S(保证温度范围℃)
|
K
|
-270~1360
|
±(0.05%RD+0.005%F·S)(-150~1360)
|
N
|
-270~1280
|
±(0.05%RD+0.005%F·S)(-100~1280)
|
R
|
-50~1760
|
±(0.05%RD+0.005%F·S)(50~1760)
|
S
|
-50~1760
|
±(0.05%RD+0.005%F·S)(50~1760)
|
T
|
-270~400
|
±(0.05%RD+0.005%F·S)(-100~400)
|
B
|
50~1800
|
±(0.05%RD+0.005%F·S)(500~1800)
|
E
|
-170~1000
|
±(0.05%RD+0.005%F·S)(-150~1000)
|
J
|
-210~1200
|
±(0.05%RD+0.005%F·S)(-150~1200)
|
注:指示精度对满量程而言,指示精度栏内“温度范围”指保证精度的测量范围,实际精度还必须考虑所测的热电偶的精度。
5. 电源: 机内充电电池6V,功耗:<0.6W。
6. 外接电源:220V,50Hz。
6. 工作环境:温度(5~50℃),湿度<90%RH。
7. 尺寸:250×250×100mm
8. 重量:约4kg。
|
