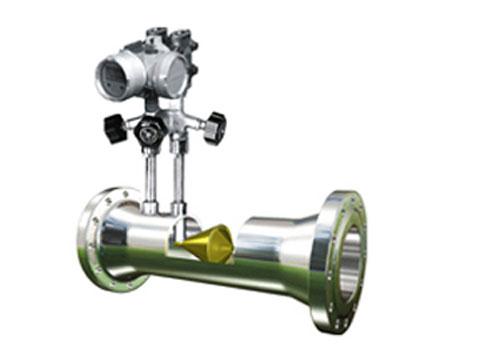

V锥流量计概 述
V锥流量计是一种根据质量守恒定律和能量守恒定律来测量管内流体流量的差压式仪表。它创新性地利用悬挂在管道中心处的V型锥作为节流件，这一结构具有自整流和自清洁的独特优点。是一种用途广泛的新型流量测量仪表。
V锥流量计产品特点
★特殊结构适合测量低静压、低流速的流量。
★V锥流量计自清洁功能，当流体经过V型锥时，管道中心流速变慢、管壁附近的流速加快，使污垢不易沉积在节流件上，有利于测量的准确与稳定。
★V锥流量计自整流功能，V型锥这种能使管道中心流速变慢、管壁附近的流速加快的特点，有效改善流体流速的分布，达到自整流作用，极大缩短前后直管长度，只要达到前0~3DN，后0~1DN即可。
★耐磨性能好，长期稳定性好，测量重复性高。
★特殊结构压损小，其压力损失为孔板1∕3~1∕5.量程比为10:1（特殊可达30:1）。
★由于锥形流量计的独特结构，在很多情况下，它被作为混合器使用。
★适用工作温度高850℃，压力最大42MPa，若选用特殊材质，范围更高。
★为方便用户使用，我公司V锥流量计有一体与分体结构。
★智能一体V锥流量计，采用先进的电路设计，功能强大，微功耗，大屏幕液晶屏显示流量信息，内部先进存储器保证数据安全。
★一体化V锥流量计系统，可以使用电池供电与外24DVC供电，输出4~20mA，脉冲信号，有Hart协议。
V锥流量计型号规格表
|
WDV
|
V锥流量计
|
|
公称通径
|
-XXX
|
100表示DN100
|
|
结构形式
|
A
|
智能一体化
|
|
B
|
分体式
|
|
测量介质
|
1
|
液体
|
|
2
|
气体
|
|
3
|
蒸汽
|
|
本体形式
|
S
|
管道式SO（带颈平焊法兰连接方式）
|
|
W
|
管道式WN（带颈对焊法兰连接方式）
|
|
F
|
法兰取压方式
|
|
B
|
直接焊接式
|
|
J
|
保温夹套式
|
|
A
|
防腐式
|
|
P
|
方管锥形
|
|
H
|
管道对夹式
|
|
管道静压
|
A
|
0~0.6MPa
|
|
B
|
0~1.0MPa
|
|
C
|
0~1.6MPa
|
|
D
|
0~2.5MPa
|
|
E
|
0~4.0MPa
|
|
F
|
0~6.3MPa
|
|
G
|
0~10MPa
|
|
H
|
0~16MPa
|
|
I
|
0~25MPa
|
|
J
|
0~40MPa
|
|
补偿方式
|
O
|
无补偿
|
|
P
|
单压力补偿
|
|
T
|
单温度补偿
|
|
Q
|
压力、温度全补偿
|
|
一体化信号输出
|
0
|
无
|
|
1
|
4~20mA
|
|
2
|
脉冲
|
|
3
|
Hart
|
|
一体化供电方式
|
0
|
内部电池供电
|
|
1
|
电池与24VDC双选择供电
|
|
2
|
外24VDC供电
|
注：提供管道内外径、管道材质、工艺管道法兰规格、介质。
V锥流量计典型应用：气体、液体、蒸汽等各种介质的流量计量。
|
