智能八路闪光报警仪概述
智能八路闪光报警仪广泛应用于石油、化工、冶金、电力、轻工等工业部门。是一种接点式声光报警显示仪表，具有电路简单、元件少、体积小、抗于扰能力强、可靠性高、接线简单等特点。仪表的设计考虑到面向微机化、多功能化了展的趋势，采用单片机技术，使仪表具有功能齐全，是现有晶体管闪光报警器的换代产品。
智能八路闪光报警仪主要技术参数
1. 八点报警信号输入：常开接点。
2. 输出信号：八点发光报警指示，具有音响接点输出报警，音响动作为接点闭合。
3. 输出继电器接点容量：AC 220V，1A；DC 24V，2A。
4. 确认方式：手动（音响报警消除）。
5. 工作条件：
a） 环境温度：-10-55℃
b） 相对湿度：≤85％
c） 周围空气中不应含有腐蚀性气体。
6. 工作电源：AC.220V±15%，50Hz。
7. 功耗≤5W。

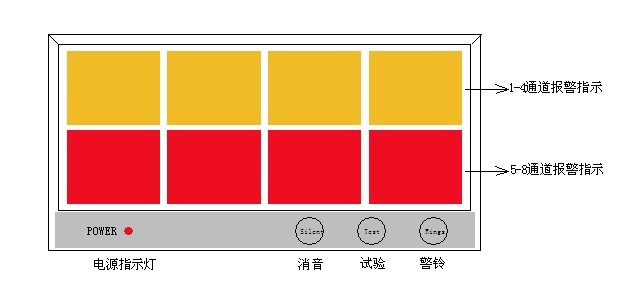

智能八路闪光报警仪仪表面板
智能八路闪光报警仪工作原理及方式
报警器由电源电路、发光器件、输出驱动、单片机控制电路、软件监视系统组成。报警器平时工作在监视状态，无报警信号输入，灯光和音响均不工作，一旦外界报警到来，报警器将控制声光报警，以提示现场工作人员及时解决故障。
当某通道接点动作，对应通道的灯光闪烁同时电铃接点导通铃响。按下消音按钮，音响报警消音、闪光停止。当报警信号消失后，确认后的灯光报警指示自动复位。
当某通道接点动作，对应通道的灯光闪烁同时铃响。报警信号消失后音响报警器消音、闪光熄灭。
当按下试验按钮时，报警器的八路灯光依次闪烁、铃响。再按一下试验按钮时，音响报警器消音、闪光停止，报警指示自动复位。

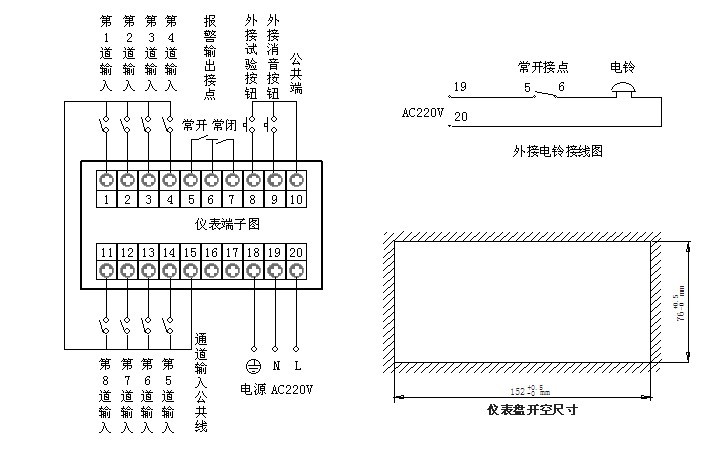

智能八路闪光报警仪仪表的接线及安装
|
