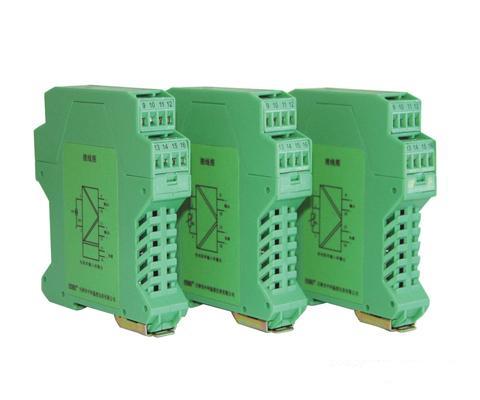

智能导轨式温度变送器
概 述
本产品采用了先进的数字化技术，具备了传统模拟仪表所不具备的多项先进性能，在对高、低频干扰信号的抑制方面均有着优异表现，即使在大功率变频控制系统中依然能够可靠应用，同时，数字化技术的应用彻底克服了传统温度变送器线性差的缺点，内部采用数字化调校、无零点及满度电位器、自动动态校准零点、温度飘移自动补偿等诸多先进技术，并符合IEC61000-4-4:1995中所规定的第四类(恶劣工业现场)环境对产品的抗电磁干扰要求,这一系列技术的应用使产品的稳定性及可靠性得到科学的保证。
技术指标
输入信号类型
热电偶：K、E、S、B、J、R、N、T
热电阻：Pt100 、Cu100、 Cu50 、BAI 、BA2
系统传输准确度：±0.2%*F.S
冷端温度补偿准确度：±1℃（预热时间10分钟）
测量热电阻时允许的引线电阻：≤30Ω
温度漂移：±0.01%*F.S/℃（100ppm）
电流输出允许外界的负载阻抗：
4~20MA输出时0~500Ω
0~10MA输出时0-1.1KΩ
绝缘强度（输入/输出/电流之间）：
不小于2000V。dc，不小于1500V.ac
绝缘阻抗（电源/输入/输出之间）：
不小于100MΩ（一分钟）
工作中允许大气压力：80~106KPa
允许连续工作的环境温度：-10~+55℃
供电电源：交流：AC95~295V
直 流：DC16~28V
输入功率：0.9~1.8W(与型号有关)
外形尺寸：宽*高*深（22.5*100*115mm）
输入信号断线时的输出状态
输出状态有跟随方式、定点输出方式和断线保持方式三种状态可选择，用户在订货时应予以注明，否则按跟随方式供货。
选型方法
|
型号
|
说明
|
|
WD-WD
|
ⅹ
|
ⅹ
|
ⅹ
|
ⅹ
|
智能温度变送器
|
|
输入回路选择
|
B
|
|
|
|
单回路
|
|
S
|
|
|
|
双回路（输入信号一致）
|
|
第一路输出信号
|
1
|
|
|
1~5V
|
|
2
|
|
|
4~20MA
|
|
3
|
|
|
0~10MA
|
|
4
|
|
|
0~0v
|
|
第二路输出信号
|
0
|
|
无第二输出
|
|
1
|
|
1~5V
|
|
2
|
|
4~20MA
|
|
3
|
|
0~10MA
|
|
4
|
|
0~10V
|
|
供电
|
A
|
交流220V
|
|
B
|
直流24V
|
选型说明：输入信号类型及输出温度范围请再订货时另行说明。
面板指示
PWR：电源指示灯（绿色）
ALM：输入信号报警指示灯（红色）；
正常工作状态时该指示灯不亮；
输入信号故障时闪烁；
输入信号超量程时长亮。
|
