德尔塔巴流量计概述
德尔塔巴流量计是运用差压式皮托管的工作原理，插入式的安装方法，设计生成的一种流量计。均速管德尔塔巴流量计是由检测杆、取压口和导杆组成，它横穿管道内部与管轴垂直，在检测杆迎流面上设有多个总压检测孔，分别由总压导压管和静压导压管引出，根据总压与静压的差压值，计算流经管道流量。
二、德尔塔巴流量计测量原理
德尔塔巴流量计采用曲面设计，截面本身是对称的，曲面分为三部分（如右图），迎面部分为平滑段，使探头平滑地与介质接触；第二部分为加速段，将介质的流速平均加速三倍，通过增加与介质的接触面，提高迎面段的压力；第三部分为高低压分界尖峰，突然阻力消失，在探头后面形成低压区，实际的彩色速谱可以充分反映介质流速的变化。所以说，均速管德尔塔巴流量计探头的设计满足了压损小和差压大的要求。

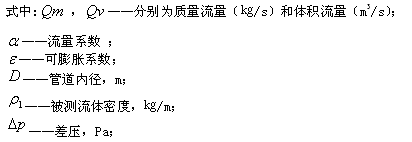

德尔塔巴流量计的流量计算公式：
三、德尔塔巴流量计特点
1、广泛用于各种干燥或者潮湿气体、液体、蒸汽等介质的测量；
2、探头材料有特殊的1.4528和哈C4合金，专门针对各种强腐蚀介质；
3、低压孔径为8mm，防堵性能良好；
4、探头截面对称，可以双向测量；
5、管道动力损失小；
6、安装工作量小，一体化/分体安装自由选择
四、德尔塔巴流量计主要技术参数
1. 量程比：在差压满足的情况下量程比1：10；
2. 通用管径：8mm～15000mm；
3. 直管段要求：通常情况下前7D、后3D保证测量精度0.5％～1.0％；
4. 测量精度：±0.5％～±1.0％；
5. 重复精度：±0.1％；
6. 适用压力：0～25Mpa，特殊应用可达40Mpa；
7. 适用温度：-100℃～500℃,特殊应用可达800℃；
8. 适用介质：空气、煤气、烟气、自来水、锅炉给水、含腐溶液、蒸汽等各种气液介质
9. 参照标准：ISO 3966-197、JB/T5325-1991及GB/T2624-2006
10. 连接方式：插入式法兰连接，插入式螺纹连接、管道式法兰连接、管道式螺纹连接
五、德尔塔巴流量计结构形式

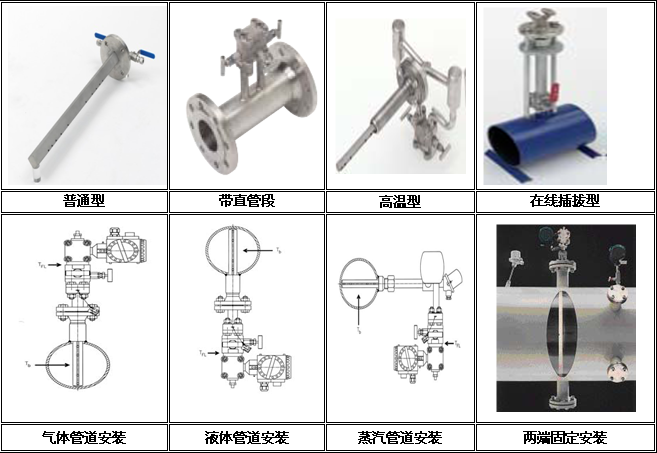

德尔塔巴根据测量介质安装方式分为四种结构，如下表： 表：
六、德尔塔巴流量计型号标记方法：WD-BFD-DN□ 均速管德尔塔巴流量计
WD——基本型号；-BFD——均速管德尔塔巴流量计
DN□——公称通径（㎜）例如DN500，为公称通径500㎜。
|
