楔形流量计
放大图片
产品名称:

楔形流量计

产品型号: WDX
发布日期: 2014-04-12
楔形流量计详细资料:

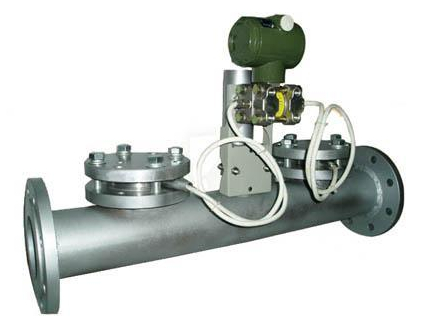

楔形流量计

概述

WDX楔形流量计是八十年代开始逐步走向实用的一种新型流量计,其检测件是一个V字形楔块(又称楔形节流件),它的圆滑顶角朝下,这样有利于含悬浮颗粒的液体或粘稠液体顺利通过,不会在节流件上游侧产生直流。因此特别适用在石油、化工等行业中用于体积流量和质量流量的测量。



楔形流量计工作原理

WDX楔形流量计由楔形流量装置和差压变送器组成。当介质流过楔形节流件时,在节流件前后产生差压,对于任何流体,在很宽的流量范围内,甚至雷诺数低至300,流量与差压的平方根成比例关系;差压变送器将来自流量装置的差压值转换成4~20mA的标准输出或流量显示值

楔形流量计性能特点

  1. 可用于粘滞性液体的流量测量,粘度可高达500MPa*S,如燃油,渣油及重油等;
  2. 适用于含悬浮颗粒的液固混合物,如浆状流体,污水等的流量测量;
  3. 混相流型楔形流量计可用于泥浆,煤水悬浮液,煤焦油,悬浊液等液固两相流(如图二);

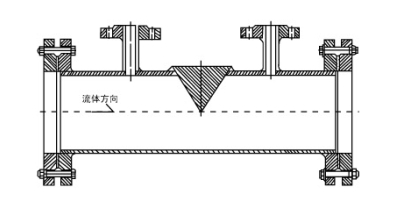

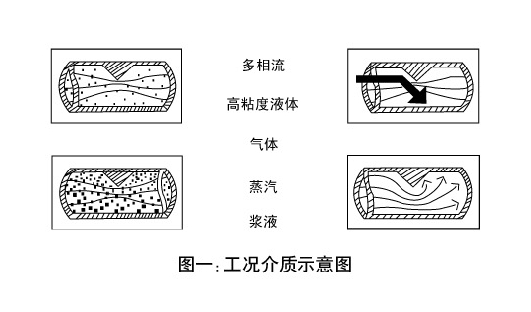

  4. 雷诺数使用范围宽广,可适用于极低的雷诺数(ReD=300),而雷诺数上限可达10²*³以上,因此亦可用于气体,蒸汽之类的流体的流量测量(如图二);
  5. 差压信号稳定可靠,测量精度高,重复性好,压力损失低。
  6. 整体结构形式无可动部件,使用寿命长。
  7. 安装方便,免于维护。
  8. 双向流量测量。
  9. 具有小的直管段要求:上游5倍管道直径,下游2倍管道直径。

楔形流量计技术参数



项目

指标

雷诺数

>300

准确度

±0.5%,±1%,±3%

重复性误差

0.2%

测量口径

1∕2"(DN15)~24"(DN600)

量程比

10:1

介质温度

(-20~150)℃

过程连接

法兰连接

压力等级

ANSI 150LB,300LB,600LB

PN16,PN25,PN40,PN63,PN100

取压口

法兰式,螺纹式

材质

碳钢,不锈钢,哈氏合金等

测量方向

正∕反向测量

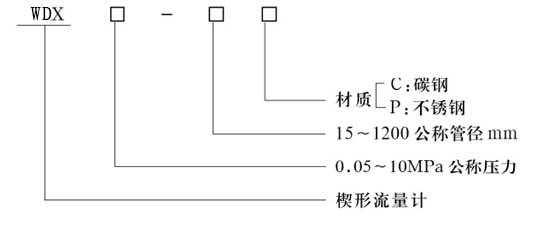

楔形流量计选型说明

楔形流量计典型应用:在炼焦、炼油、化工等企业中的焦油、沥青、残渣油、石蜡油、易结晶油等各种低流速,高粘度液体介质的流量测量

楔形流量计安装注意事项

水平管道测液体,取压口最佳位置0~180°,差压变送器垂直安装在三阀组的垂直端面上。水平管道测量气体时,取压口最佳位置270°,变压变送器水平安装在三阀组顶水平面上。垂直管道测液体,差压变送器安装在垂直管道低端取压口一侧,且垂直安装在低于取压口的三阀组板垂直端面。流体必须自下而上垂直管道测气体,差压变送器安装在垂直管道高端取压口一侧,且水平安装在高于取压口的三阀组板水平面上。对流体流向没有要求。原则:气体测量中导压管路、三阀组管路和差压变送器正负压侧容室不能有液体。液体测量中,导压管路、三阀组管路和差压变送器正负压侧容室不能有气体积存。
