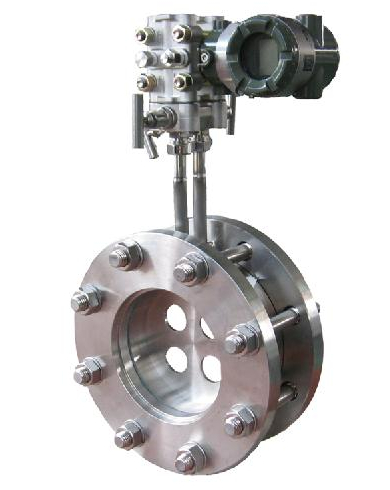

平衡流量计

平衡流量计概述

平衡流量计（又名多孔孔板）是按国标GB2624在标准孔板和流动调整器的基础上研发的一种新型节流式流量传感器。调节孔板用于安装在各种扰动的下游，以短的直管段敷设提供卓越的性能。

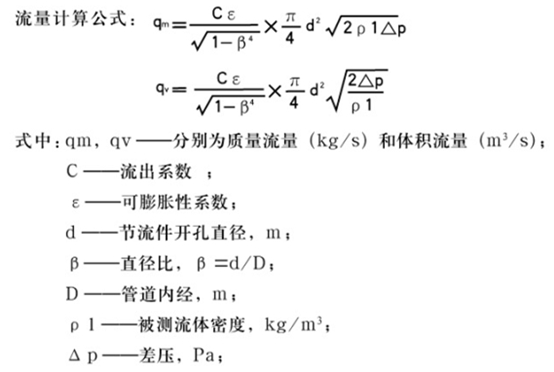

平衡流量计测量原理

BKD平衡流量计（又名多孔孔板）是一种节流式流量传感器。它采用调整器式的孔板结构，可以应用在上游有扰动流场因素的场合。

平衡流量计特点

1. 基于工业中大多数普通一次差压元件的革命性创新技术

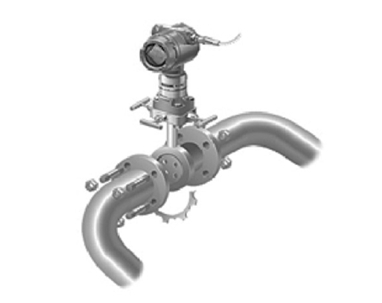

2. 在上游流动扰动后，仅需要敷设长度为2倍直径的直管段
3. 降低了安装成本
4. 易于使用、检验和排除故障
5. 适用于大多数气体、流体和蒸汽，以及高温高压应用场合
6. 可运用在含脏污介质
7. 消除了由上游干扰（双弯头、阀门、大小头）引起的漩涡和不规则流动剖面。

平衡流量计主要技术参数

◆管道尺寸：15≤D≤1200mm

◆公称压力：PN≤40MPa

◆工作温度：-250℃≤t≤550℃

◆量程比：1:10，1:15

◆精度等级：0.5级，1级，1.5级

◆连接方式：夹装式或法兰连接。

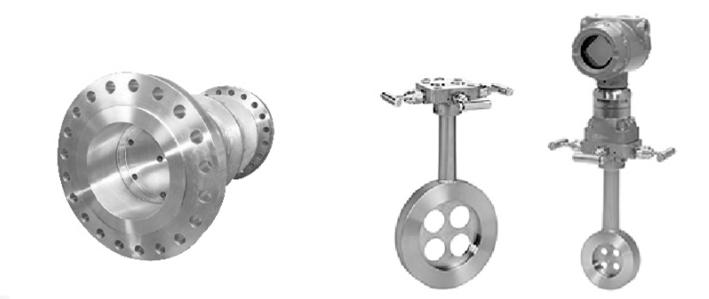

平衡流量计结构形式

平衡流量计（又名多孔孔板）可分为普通型和带手柄型

型号标记方法 WDBKD-DN□-□平衡流量计（又名多孔孔板）

WD——基本型号；BKD——平衡流量计 □——公称压力

DN□——公称通径（mm）例如DN200，为公称通径200mm。

平衡流量计典型应用：各种混合气体（如瓦斯、沼气、煤气等等）、各种低温气体（如LNG、液氮、液氧、液氩、液氢、液化乙烯、液化石油气等等）、气液两相介质（如湿气）、浆料、多相水流、震动水流、电磁干扰介质和双向流。
