氧化锆氧量分析仪
氧化锆氧量分析仪是用于测量工业锅炉、窟炉、加热炉等燃烧排放气体中的氧含量,以实现低氧燃烧,达到节能目的,减少环境污染。

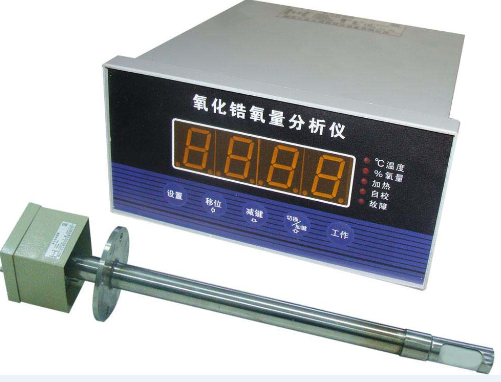

氧化锆分析仪有ZOY型氧化锆探头(一次仪表)和ZOY氧量变送器(二次仪表)两部分组成。
氧化锆探头外壳采用耐高温、耐腐蚀的不锈钢材料制成。不必外加气内、氧化气能自行对流,并设有标准气接口,可在现场运行时用标准气体进行标定检验,探头锆管能方便拆卸更换。
氧量变送器结构简单,安装尺寸规范,线路设计合理,工艺先进,仪表性能稳定可靠,调试方便。
氧化锆氧量分析仪由于优越的性能价格比,在国内大中型电厂得到广泛应用。
工作原理:
氧化锆锆管是一种金属氧化物,在高温下形成固态电介质具有传导氧离子的特性。
被测气体(烟气)通过探头过滤器,进入氧化锆锆管的内侧,参比气体(空气)通过自然对流进入探头氧化锆锆管的外侧。当锆管内外两侧间会产生氧浓差电动势。
技术标准
基本误差:<±3%F.S,仪表精度1级
量 程:0-5%O2; 0-10%O2;0-20%O2;0-25%O2
本底修正:-20Mv-+20mv
被测烟气温度:ZOY-4型低于600℃(低温型)
OY-4型低于600-800℃(高温型)
输出信号:可扩展双路隔离输出,0-10mA DC和4-20mA DC,采取光电隔离,直接和计算机联网。
负载能力:0-1.2KΩ或0-600Ω
环境条件:0-50℃;相对湿度〈90%
电 源:220V±10%,50HZ
功 耗:变送器约8W,加热炉平均约为50W
响应时间:90%约3秒
氧化锆探头加热炉升温时间:约20分钟
氧化锆探头寿命:氧化锆管按国际GB11169-89保用一年。主体寿命5年以上。
规格尺寸
氧化锆探头的外形尺寸:单位mm
L=400,800,1200
氧量变送器共有四种,其外表尺寸,开孔尺寸如下:
型式
|
外型尺寸mm
|
开孔尺寸mm
|
柜装横式(H)
|
160X80X380
|
152+1X 76 宽
|
柜装竖式(S)
|
80X160X380
|
76 +1X152 宽
|
柜装方式(F)
|
160X160X380
|
152+1X152 高
|
墙挂式(G)
|
325X250X110
|
310高X128高
|
|
