智能酸度仪

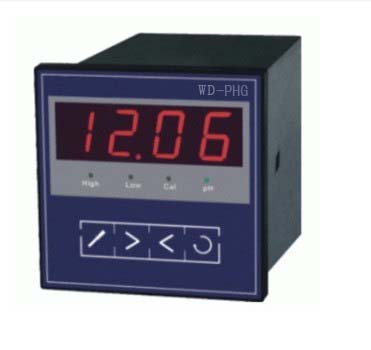

WD-PHG智能酸度仪

WD-PHG智能酸度仪（又称PH计），它采用高性能单机完成PH测量、温度测量和补偿，在电极所覆盖的测量范围内实现量程自动切换，是工业过程或超水领域提供准确的PH值测量的高智能化在线电化学分析仪表。

功能特点

1. 全汉字显示，界面友好：采用高分辨率的LCD显示模板，所有的数据，状态和操作步骤都是汉字显示，没有厂家自己定义的符号或代号。不用说明书就可使用。
2. 简单的菜单结构：与传统仪表相比，PHG-2002酸度仪功能增加了许多，但由于采用了分门别类的菜单格式，类似微机的操作方法，使用起来更清晰、方便。
3. 文本式的人机对话：使用者不必记忆操作步骤和操作顺序，可以不用说明书，按照屏幕上的提示就可操作。
4. 各参数同时显示：在一屏上同时显示PH值，输出电流、温度、状态。
5. 工业控制式看门狗：确保仪表不会死机。
6. 输出电流设置与检查功能：手机电流功能，可检查和任意设定输出电流值，方便检测记录仪和下位机。信号选择0~10mA.

技术指标

1、测量范围：0~14.00PH分辨率0.01PH

2、基本误差：PH值±0.5℃

3、自动温度补偿范围：0~60℃，25℃为基准

4、被测水样：0~60℃，0.6Mpa

5、电子单元最大输出负荷误差：a、0-10mA 最大负荷1.5KΩ≦±1%F.S4-20mA 最大负荷750Ω≦±1%F.S

6、报警继电器触点容量：AC220V、3A。

7、 电源：AC220V±10%，50±1Hz

8、外形尺寸：144（长）*144（宽）*220（深）mm开孔尺寸：138*138mm

9、数据连续掉电保存5年，数据储存数量2年（1点/小时）

10、工作条件：环境温度：0~60℃，相对湿度：0~85%

工作原理

WD-PHG型智能酸度仪利用PH玻璃电极对被测溶液中不同酸度产生的电势响应，输入到高输入阻抗，深度负反馈的直流放大器中，已达到测量容易PH的目的。玻璃PH电极：甘汞参比电极和被测水溶液组成一个测量电极。

式中：R-气体常数8.314焦耳/度、可分子

T-溶液的绝对温度

F-法拉第常数9.56X10库/当克量

EO-电极系统的载矩电位，在一定条件下可看成常数

PH-被测溶液的PH值

实际上，电极的电极电位和原电池势，由于电极的特性及具体测量条件的不同而变化，使得被测溶液的PH值和测量群的电势并不完全符合能斯特方程。

安装与连接

WD-PHG酸度仪由表计和电极两部分组成，表计为国际通用性的标准机箱，便于盘式安装。所需的边线从后面接线板引出。电极为流通式，水样进出口有M12X1螺纹连接，接管为⊙6、⊙8、⊙10不锈钢管，卡套螺纹密封。或软管连接，请注意在订货时指明。

表计的安装：

1. 与电极的距离越近越好，一般不要超过25米。最好将表计固定在最佳视平线上，表面要保持清洁、干燥、避免水滴直溅。
2. 电极与表计的连接电缆不得与电源线近距离平衡敷设，以免电源对信号产生干扰。
