标准文丘里概述

文丘里管是根据文丘里效应研制开发的一种节流式流量传感器，是一种标准节流装置。文丘里管按结构分为标准文丘里管和通用文丘里管。

标准（经典）文丘里管按其制造方法不同分为具有粗铸收缩段的标准文丘里、具有机械加工收缩段的标准文丘里、具有粗焊铁板收缩段的标准文丘里。

标准文丘里按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。

通用文丘里系列流量传感器除了继承了标准文丘里管准确度高，重复性好，压损小，所需前直管道短等优点，还具备自身装置小，防堵的优点。可用于两向流，混相流，低流速、大管径，异形管道等复杂流量问题的测量。

二、标准文丘里测量原理

    充满管道的流体，当它流经管道内的节流件时，流速将在文丘里管喉颈处形成局部收缩，因而流速增加，静压力降低，于是在节文丘里管喉颈前后便产生了压差。流体流量愈大，产生的压差愈大，这样可依据压差来衡量流量的大小。这种测量方法是以流动连续性方程(质量守恒定律)和伯努利方程(能量守恒定律)为基础的。

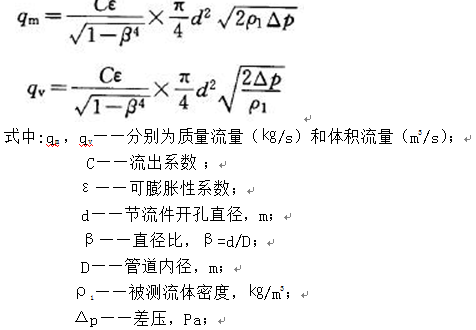

流量计算公式：

三、标准文丘里特点

1. 标准（经典）文丘里管是按国标GB/T2624设计制造，按国标JJG640检定的标准节流装置，无需标定。
2. 在标准节流装置中，它所要求的上、下游直管段短，永久压力损失小。
3. 性能稳定、可靠性高。
4. 计算准确、能耗小。
5. 可用于液体、气体、蒸汽及两相流等各种脏污介质。
6. 结构简单，易安装，维护方便。
7. 标准文丘里本体较长大约是管径的2～5倍。

四、标准文丘里主要技术参数

1. 公称直径： 50mm≤DN≤3000mm
                                  粗铸收缩段：100mm≤DN≤1600mm
                                  机械加工收缩段：20mm≤DN≤250mm
                                  粗焊铁板收缩段：100mm≤DN≤3000mm
2. 节流孔径比β：0.3≤β≤0.75
                                      粗铸收缩段：0.3≤β≤0.75
                                      机械加工收缩段：0.4≤β≤0.75
                                      粗焊铁板收缩段：0.4≤β≤0.7
3. 雷诺数范围： 2×10⁵≤ReD≤2×10⁶
                                      粗铸收缩段：2×10⁵≤ReD≤2×10⁶
                                      机械加工收缩段：2×10⁵≤ReD≤10⁶
                                      粗焊铁板收缩段：2×10⁵≤ReD≤2×10⁶
4. 精度等级：0.5级、1级、1.5级、2级
5. 工作压力：公称压力：PN≤42Mpa
6. 介质温度：-50℃≤t≤500℃
7. 参照标准：GB/T2624-2006、JJG640-94及ASME PTC 19.5-2004
8. 连接方式：法兰连接、焊接、螺纹

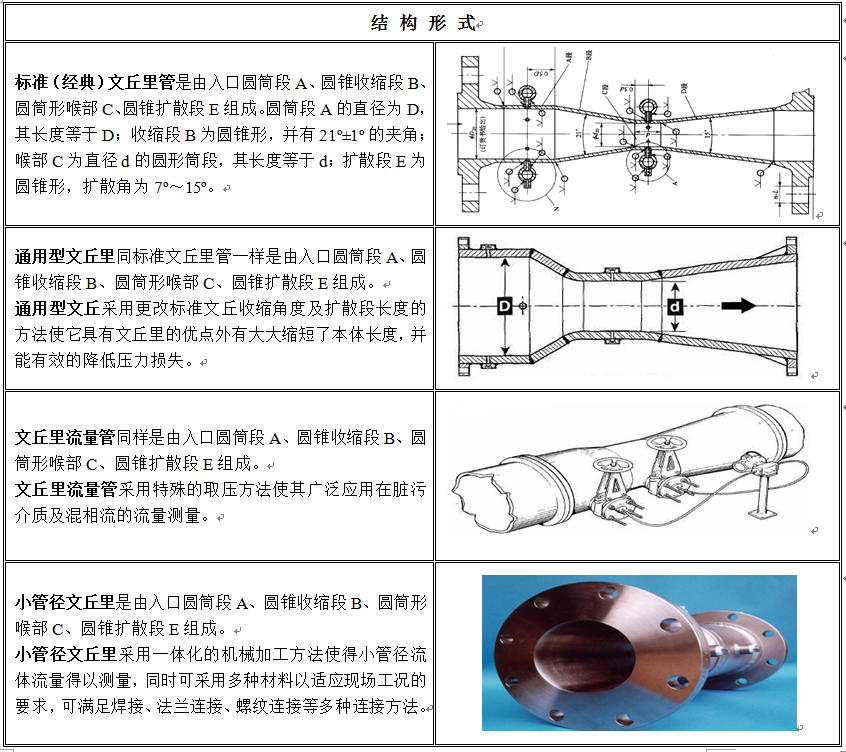

五、标准文丘里结构形式及主要技术参数

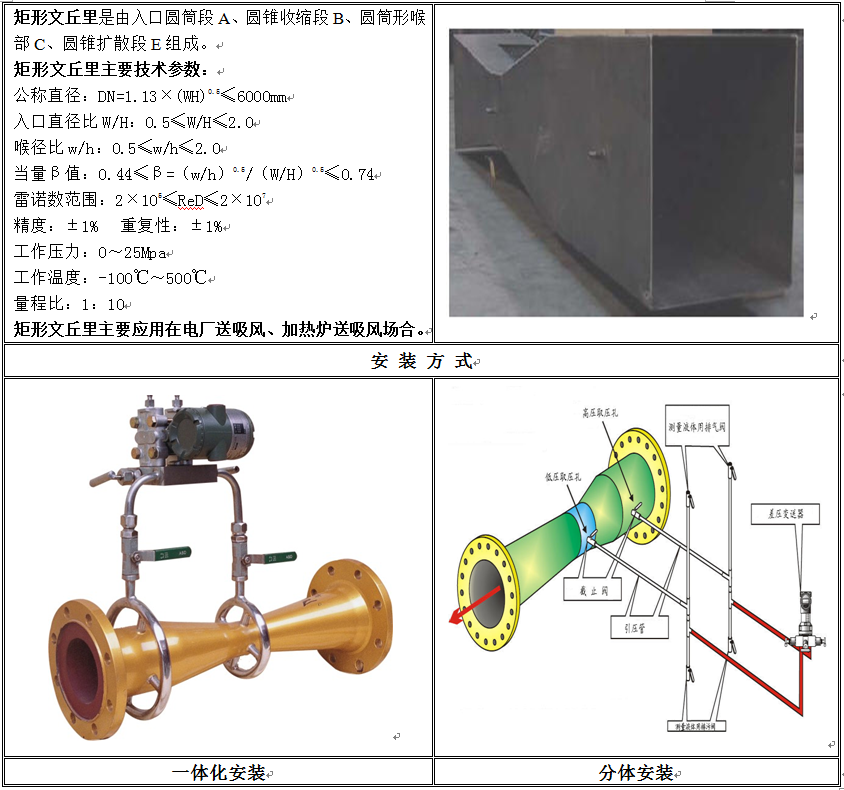

文丘里根据制造工艺和用途分为：标准文丘里、通用文丘里、文丘里流量管、小管径文丘里、矩形文丘里等结构。其详细结构形式如下：

六、标准文丘里型号标记方法：WD-WQL-DN□  文丘里流量计

WD——基本型号；-WQL——文丘里流量计

DN□——公称通径（㎜）例如DN200，为公称通径200㎜。
