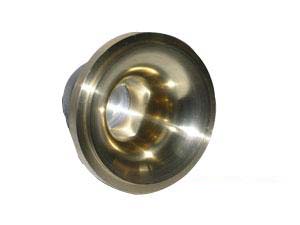

标准喷嘴

标准喷嘴

一、标准喷嘴概述

标准喷嘴具有耐高温高压、耐冲击、使用寿命长、测量范围大、测量精度高、压力损失小等特点可用于贸易结算。标准喷嘴按国标GB/T2624-2006进行设计制造，按国标JJG640-94进行检定。无需实流标定。

二、标准喷嘴测量原理

喷嘴的测量原理是依据流体力学的节流原理，充满管道的流体，当它们流经管道内的喷嘴时，流速将在喷嘴形成局部收缩，从而使流速加快，静压力降低，于是在喷嘴前后便产生了压力降或叫压差，介质流动的流量愈大，在喷嘴前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。

由于喷嘴采用圆弧形轮廓结构因而它压损较小，所需直管段短,精度高。

标准喷嘴流量计算公式：

三、标准喷嘴特点

1. 结构简单,安装方便。
2. 喷嘴比孔板的压力损失小，要求直管段长度也短。
3. 无需实流校验，性能稳定。
4. 可耐高温高压、耐冲击。
5. 耐腐蚀性能比孔板好，寿命长。
6. 精度高、重复性好、流出系数稳定。
7. 圆弧形结构设计可测量各种液体、气体、蒸汽以及各种脏污介质。
8. 整体锻造加工技术，造价较高。

四、标准喷嘴主要技术参数

1. 公称直径：20mm≤DN≤630mm

     2. 公称压力：PN≤32Mpa

3. 工作温度：-50℃≤t≤550℃

4. 雷诺数范围：0.30≤β≤0.44时，70000≤ReD≤10⁷
         0.44≤β≤0.8时，20000≤ReD≤10⁷

5. 喉径比：0.30≤β≤0.80

6. 精度：0.5级、1.0级、1.5级、2.0级

7. 参照标准：GB/T2624-2006、JJG640-94

8. 连接方式：法兰连接、焊接

五、标准喷嘴结构形式

标准喷嘴入口根据圆弧形轮廓结构不同分为ISA标准喷嘴和长径喷嘴。结构如下表：

六、标准喷嘴型号标记方法：WD-BPZ-DN□  标准喷嘴

WD——基本型号；- BPZ——标准喷嘴

DN□——公称通径（㎜）例如DN200，为公称通径200㎜。
