压力开关

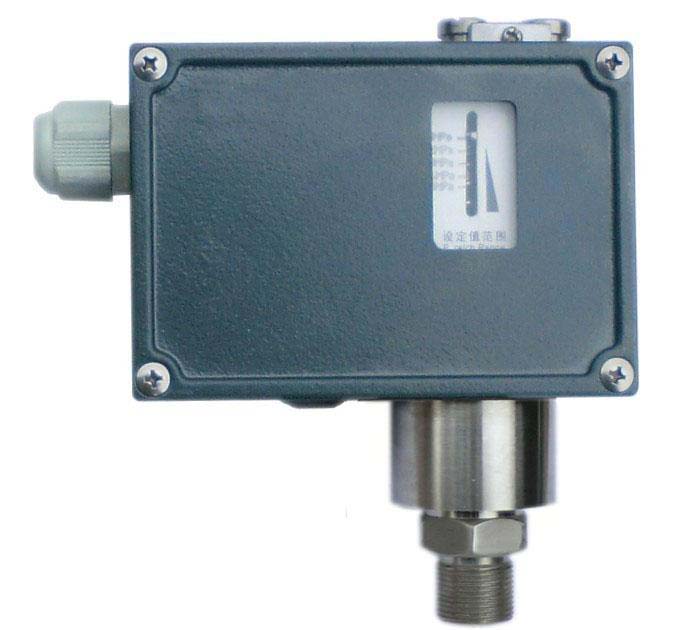

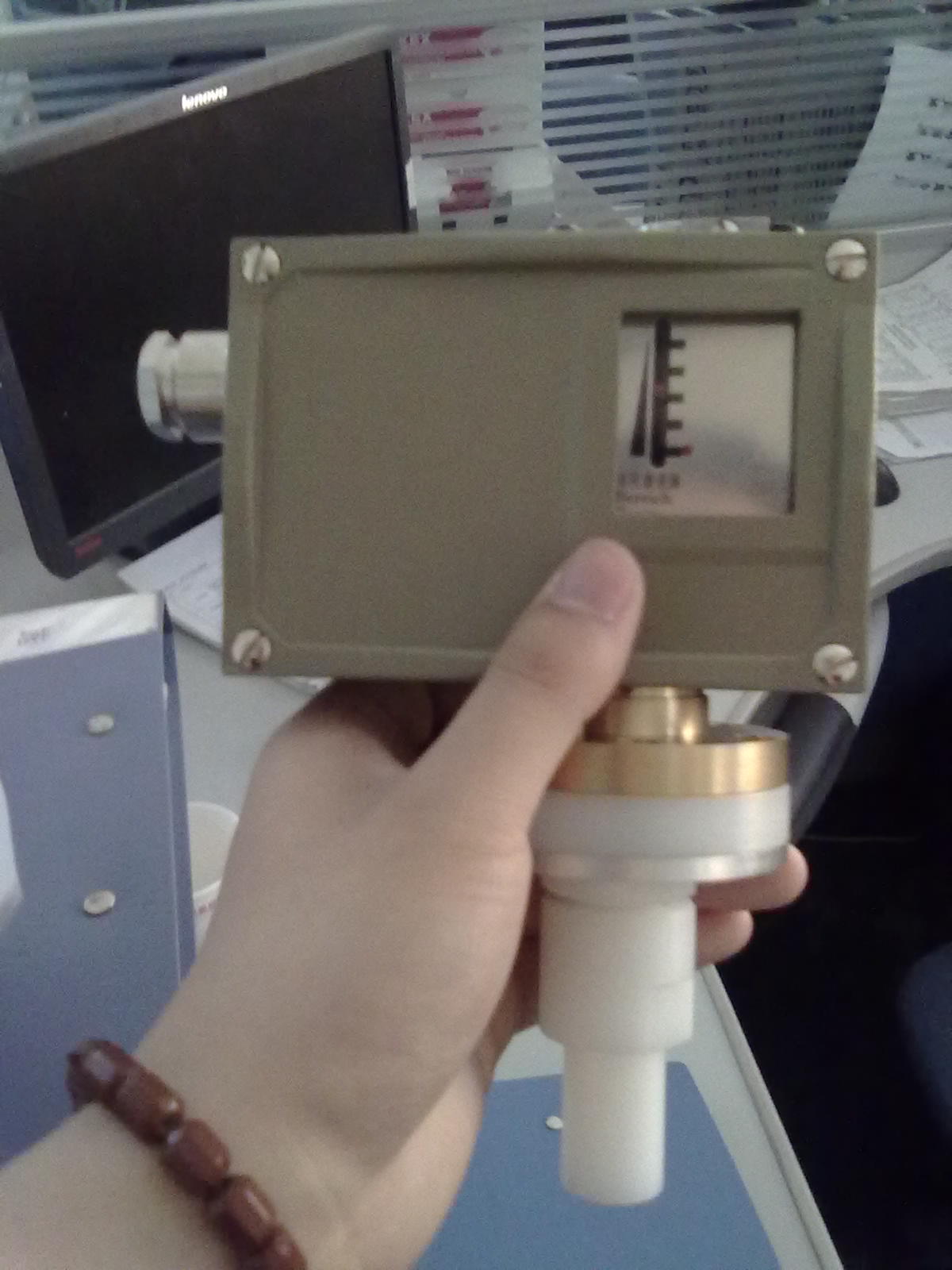

WD-BD610 压力开关
膜片式传感器
用于空气等中性气体和液体介质。
设定值调节范围 -2.5…5 (KPa)MPa。
□ 压力开关 主要技术性能
工作粘度：<1╳10-3m2/s
开关元件：微动开关
外壳防护等级：IP65（符合DIN40050，
与GB4208中IP65相当）
环境温度：-5～40℃
介质温度：0～90℃
抗振性能：40m/s2 D500/7DK：20m/s2
重复性错误：≤1.5%
触点容量：AC 380V 6A（阻性）
DC 24 0.25A
□ 设定值的调整（详见压力控制器设定值的调整）
*在实际工作中，即使短暂的压力峰值，也不能超过此值。
□ 压力开关设定值的调整

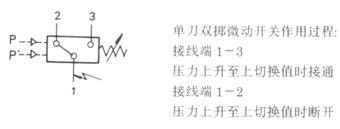

1、不可调切换差的控制器设定值调整步骤。举例说明如下：
例：选用订货号为0814700的控制器，要求将压力上升至0.5MPa(上切换值)发出触点信号，其操作步骤参见1.1～1.5。（如图一所示）
1.1 松开锁紧器，将产品旋入压力校验台的螺纹接口上，注意必须用扳手夹持传感器的平面部分，绝对防止开关壳体与传感器发生相对转动。
1.2 打开盖板，将电缆穿过电缆接口接入端子板中，电缆另一头接上万用表。
1.3 将压力加至0.5MPa，此值可以从标准压力计中读出。
1.4 顺时针旋动设定值调节螺杆，使设定值由大变小，直至开关触点在0.5MPa处切换。
1.5 旋紧锁紧器，调节压力校验台的压力，使压力在0.5MPa上下来回变化，
检验压力上升时，触点的切换值是否是0.5MPa，此值即为要设定的上切换值。其对应的下切换值应是0.5MPa减去切换差0.03MPa（左右），即为0.47MPa（左右）。

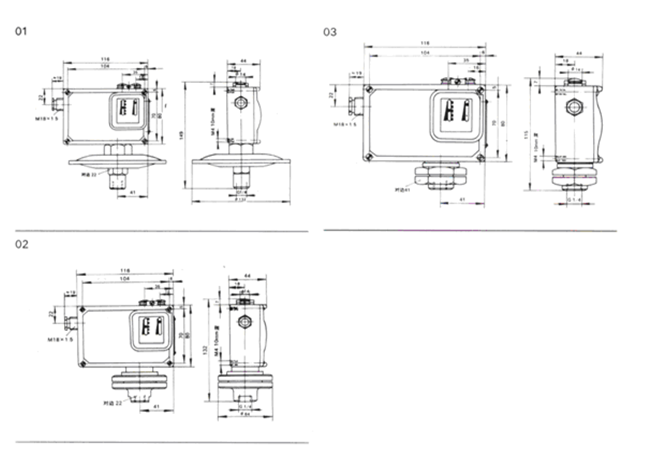

□ 压力开关外形及安装尺寸 单位：mm
附件
可供选用的附件目录编号：0574767，0574773，05774772，0574771，SC5，SC5.470.505
订货目录编号为0802200至0802800，0812200至0812800，0812207至0812807，0852280至0852880，0842280至0842880的低电压控制器用定货目录编号为0574771的安装支架，其余用0574772。

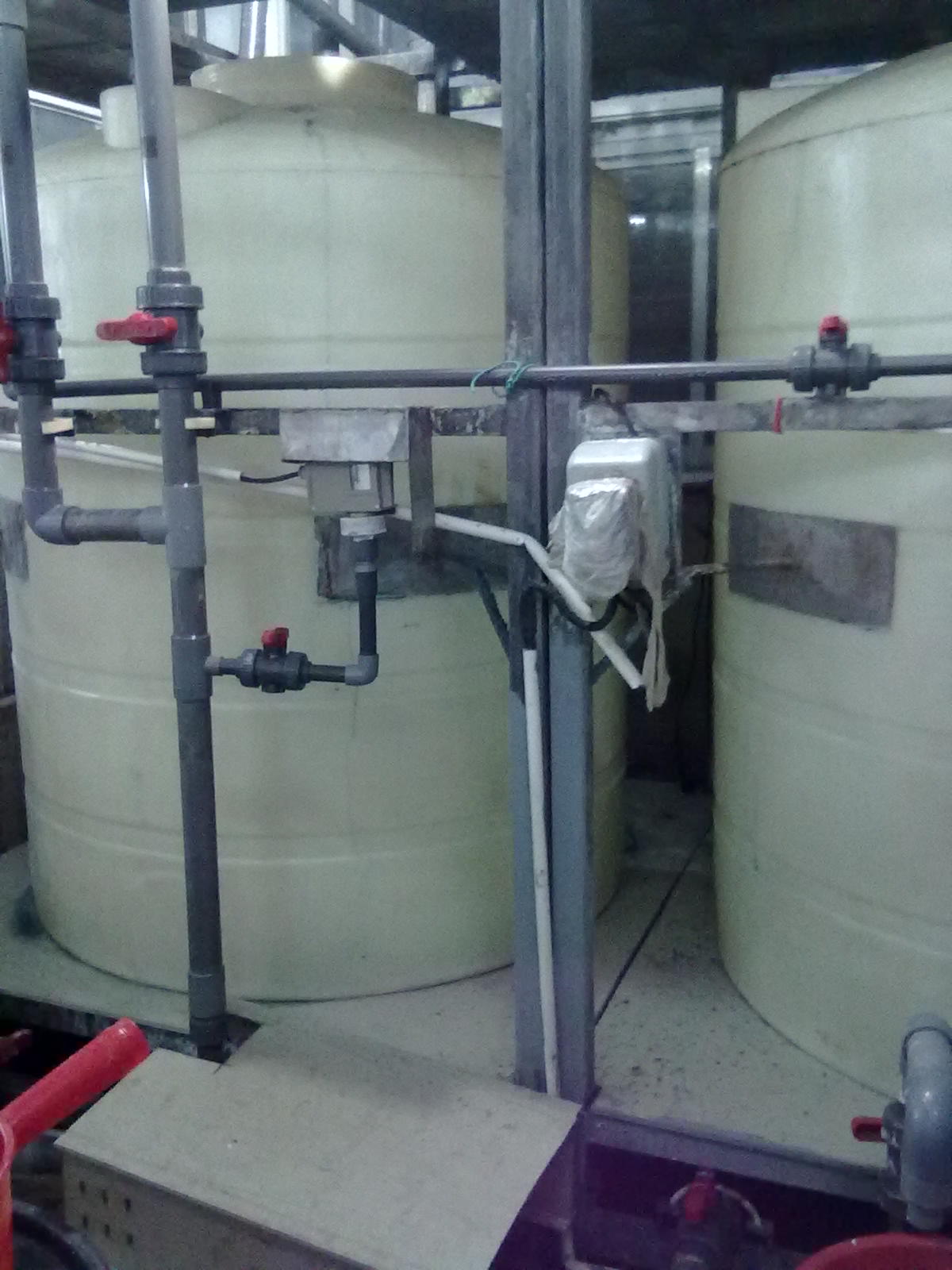

□ 压力开关选用和安装
选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20％～80％。
控制器若要安装在室外时，应给予足够的防护，使免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。
对于有压力峰值及脉冲压力的受控液体介质，可在控制器接口上安装一个压力冲击阻尼器，以消除压力峰值的不利影响。
安装电缆时，应将电缆引入处的压紧螺母拧紧，以免电缆松动，并有效防止水流等液体的渗入。允许穿过的电缆外径为10－12mm
电缆导线插入端子板内部应足够深，并旋紧端子板紧固螺钉。
控制器盖板打开前，应先切断电源。
触点容量不得超过额定值。
外壳内外接地要可靠。

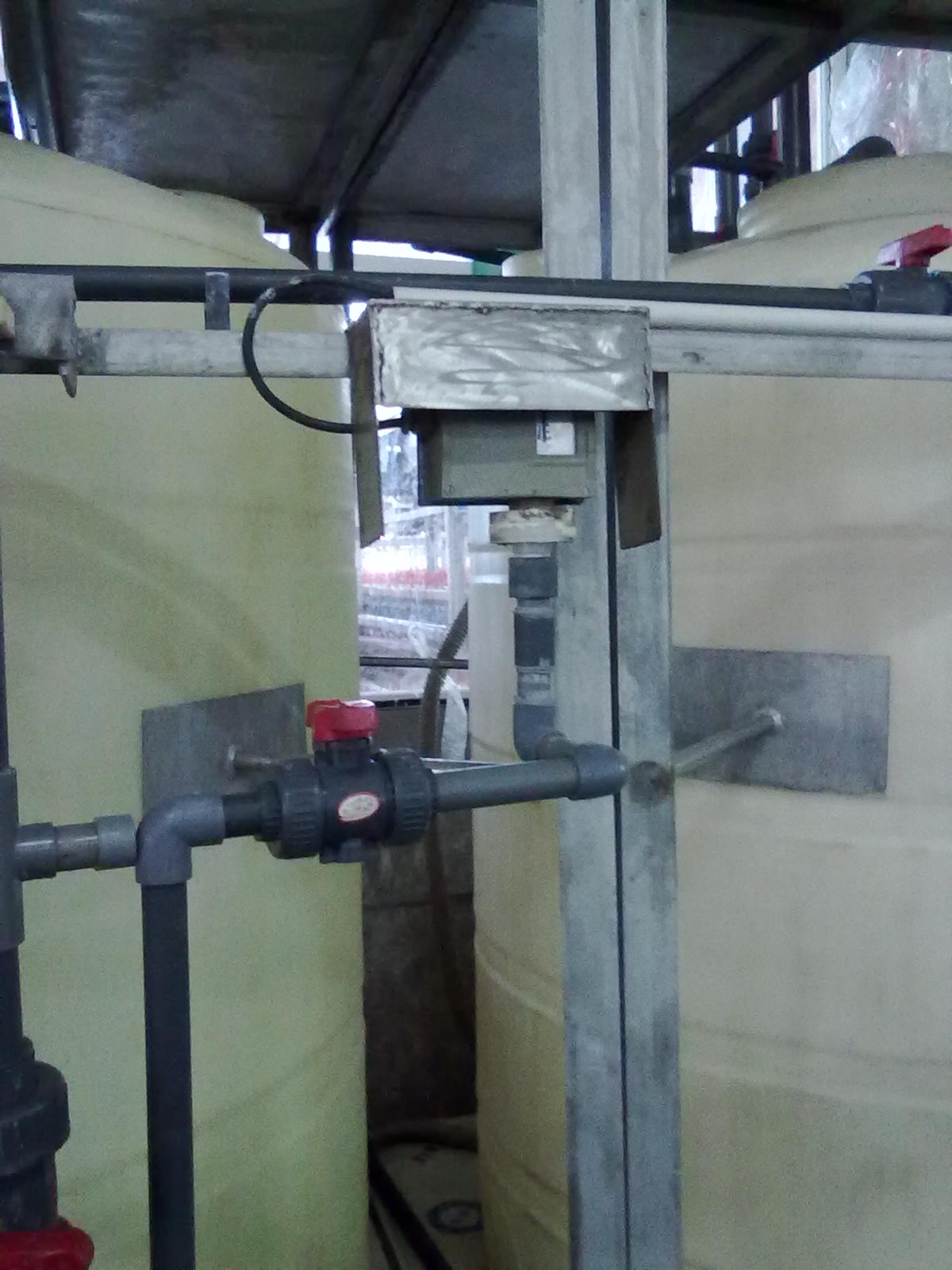

安装（或拆卸）控制器时要特别注意：
安装（或拆卸）必须用扳手夹持传感器的平面部分，绝对防止传感器与开关壳体发生相对转动。（如右图所示）
管道接头旋入传感器内深度不可超过12mm。
|
