压力开关

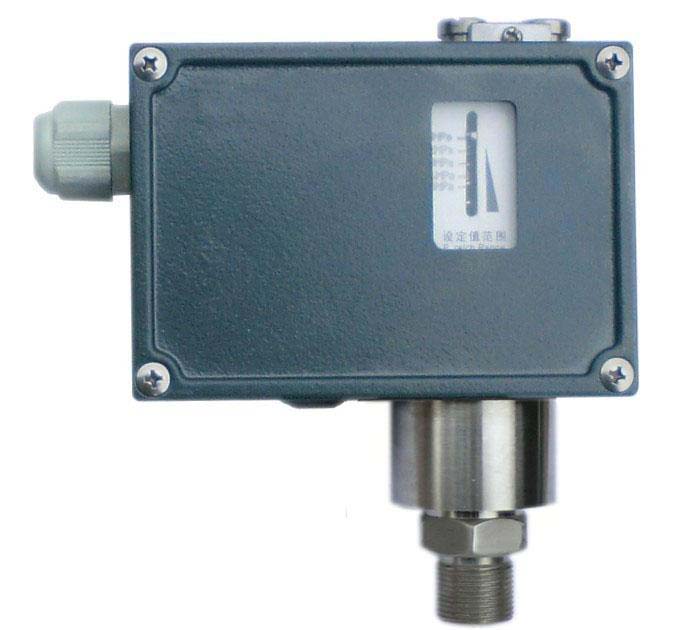

WD-BD603E压力开关
波纹管式传感器
用于非腐蚀性气体、液体介质 本产品按Q/SNQD1-2008 标准执行
设定值调节范围－0.1…4 MPa
压力开关采用波纹式传感器，可用于空气等中性气体和水，致冷剂、油等液体介质。控制器的设定值可调，调节范围-0.1……4 MPa
主要用于核电、化工、船舶、冶金等行业

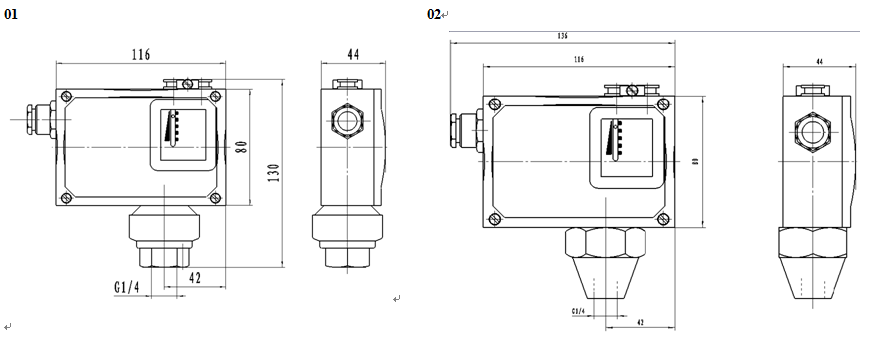

□ 压力开关外形及安装尺寸 单位：mm
压力开关选用和安装
选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20％～80％。
控制器若要安装在室外时，应给予足够的防护，使免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。
对于有压力峰值及脉冲压力的受控液体介质，可在控制器接口上安装一个压力冲击阻尼器，以消除压力峰值的不利影响。
安装电缆时，应将电缆引入处的压紧螺母拧紧，以免电缆松动，并有效防止水流等液体的渗入。允许穿过的电缆外径为10－12mm
电缆导线插入端子板内部应足够深，并旋紧端子板紧固螺钉。
控制器盖板打开前，应先切断电源。
触点容量不得超过额定值。
外壳内外接地要可靠。
安装（或拆卸）控制器时要特别注意：
安装（或拆卸）必须用扳手夹持传感器的平面部分，绝对防止传感器与开关壳体发生相对转动。（如右图所示）
管道接头旋入传感器内深度不可超过12mm。
|
