产品展示
隔离式安全栅
放大图片
产品名称:

隔离式安全栅

产品型号: WDEX
发布日期: 2016-03-01
隔离式安全栅详细资料:

WDEX隔离式安全栅


概述
本公司生产的WDEX系列隔离式安全栅符合《GB3836.1-2000爆炸气体环境用电气设备第一部分:通用要求》和《GB3836.1-2000爆炸气体环境用电气设备第4部分:本质安全型“I”》中的要求。
隔离式安全栅可与各国国产、进口的二、三线制变送器,电流传感器,测温元件等及其他仪表连接,作为安全防爆系统的关联设备使用。广泛应用于油田、石化、冶金、制造、天然气、电力等要求本质安全型仪表产品的安全防爆系统

主要性能
1、   SMD表贴生产工艺,一体化结构,标准导轨安装
2、 智能芯片设计,数字化处理,性能稳定可靠。
3、 产品涵盖电流、电压,二、三线制变送器、热电偶、热电阻等多种输入型号。
4、 软件校准,自动零点补偿,无任何可调不见,性能稳定可靠。
5、 具备对二线制变送器的配电功能。
6、 先进的软件抗干扰算法、、有效抑制现场干扰。
7、 检测端安全型安全栅具有最多两路互相隔离的模拟量输出功能。
8、 具备RS-232或 RS-485通信接口

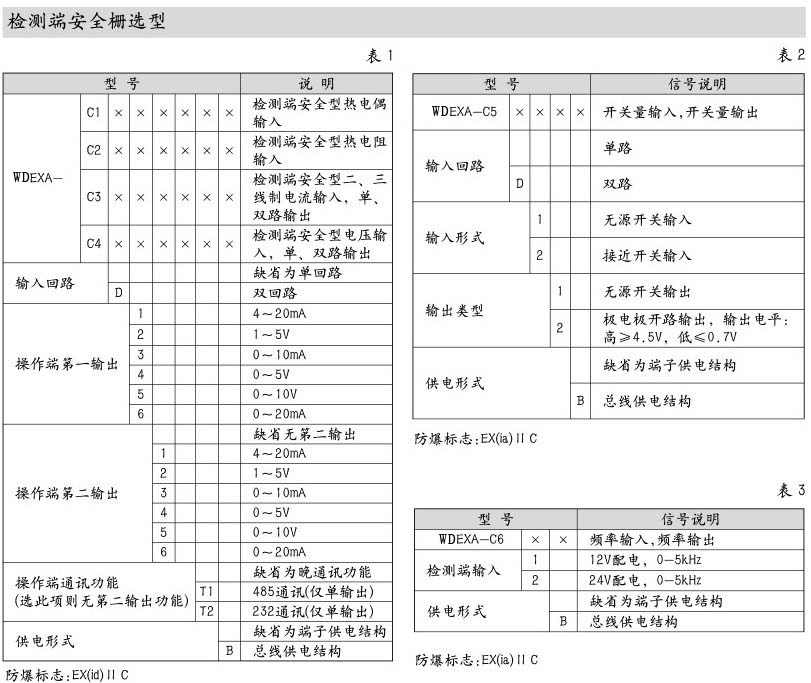

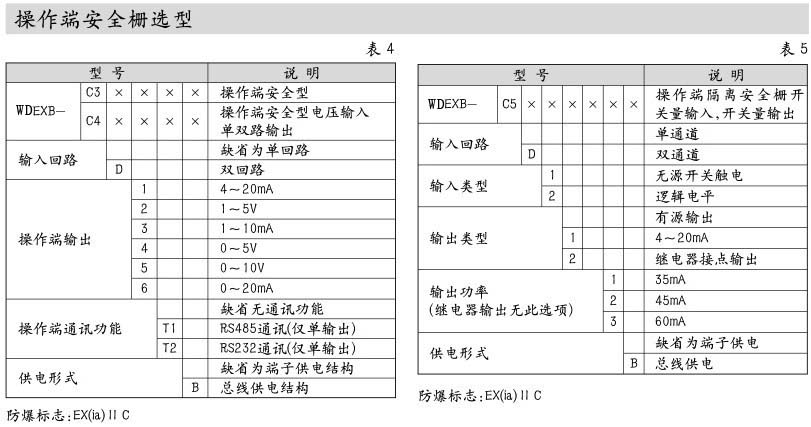

隔离式安全栅分类
   检测端安全型:输入信号来自危险区,信号输出到安全区,又称为输入端安全栅
   操作端安全栅型:输出信号到危险区,输入信号来自安全区,又称为输出端安全栅

通用技术指标
1、测量/传输系统准确度:±0.2%F.S;±0.1%F.S(需订制)
2、温度漂移:<0.005% F.S/℃
3、冷锻温度补偿准确度:±1℃(预热时间30分钟)
4、测量热电阻是充许的引线电阻:≤5Ω
5、工作温度:工业级标准-10~+55℃
6、输出阻抗:4-20MA:0~500D;0-10MA:0-11KΩ;需要更大的电流输出阻抗请在订货前明确。
7、输入信号故障是的输出状态设置:输出状态有跟随方式、报警方式和保持方式三种状态可设置详见产品说明书。
8、通讯接口:RS232或RS485
9、通讯协议:本公司提供的专业通讯协议货MODBUS协议
10、 通讯距离:RS485:节点数≤255(不加中继时),距离≤1000米(波特率9600时)
11、 配电(回路供电)输出电压:空载不高于24V,满载不低于18V
12、 绝缘耐压强度(输入/输出/通讯/电源之间);不小于2500V.AC
13、 绝缘阻抗(输入/输出/通讯/电源之间):不小于100MΩ
14、 电磁兼容:符合IEC61000-4-4:1995中所规定的第三类工业现场环境对产品的抗电磁干扰要求
15、 工作中充许大气压力:80-106KPA
16、 工作中充许相对湿度:10-90%RH(40℃时)
17、 储运过程中充许环境温度:-40~+80℃
18、 供电电源:直流:DC 24V+10%
19、 净重:170~190g
20、 使用条件:安装位置不得有强烈的机械振动、冲击,以及来自信号端、电源端及空间的大电流、火花、强电磁感应等影响,空气中不得有对金属、塑料件起严重腐蚀作用的气体。
21、 其他特俗参数:各规格产品具体采纳数请参见该产品详细技术手册中的介绍。
22、 安装方法:
       1,35MM导轨式安装,安装时请注意卡位稳定、牢固。
       2,请尽可能垂直安装,以利于仪表内部热量散发。

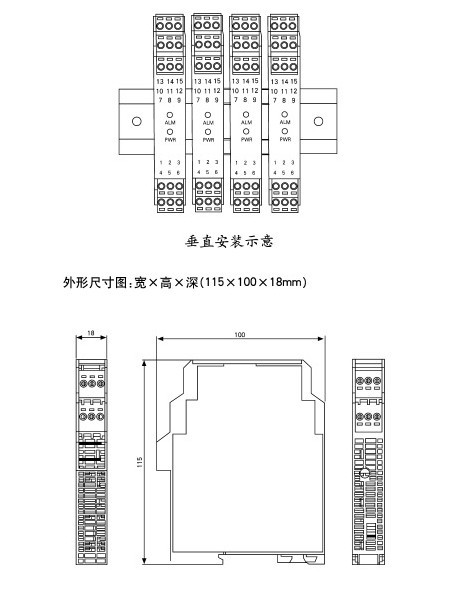

外形尺寸图:宽*高*深(115*100*18MM)
