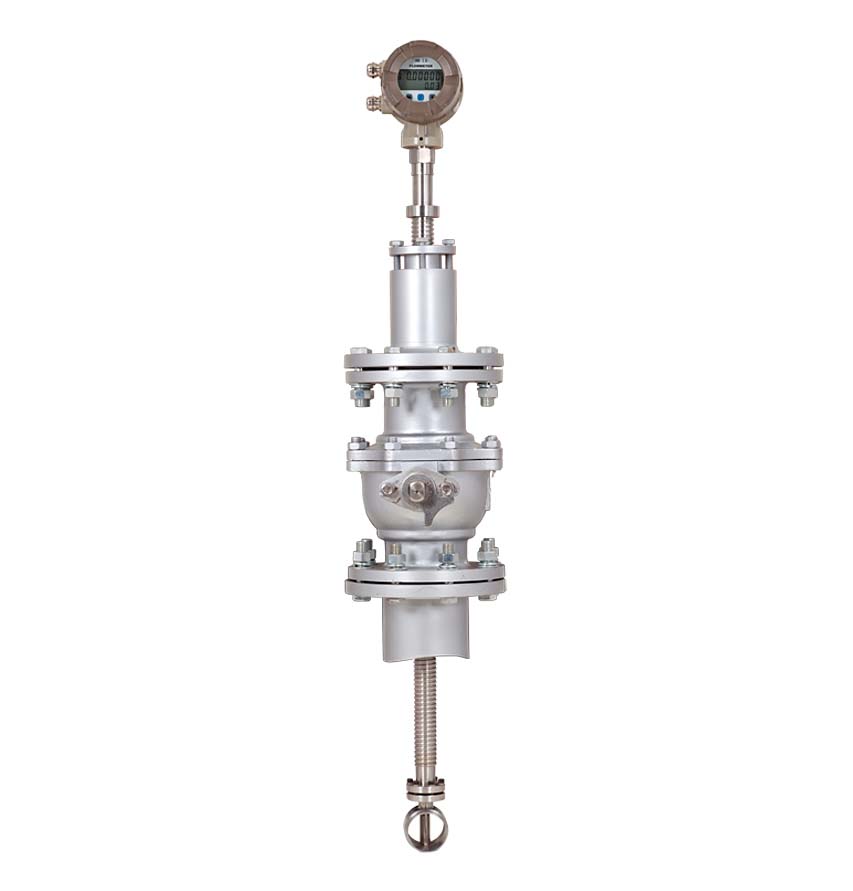

插入式涡街流量计概 述
插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,特点是压力损失小,量程范围大,精度高,参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。主要应用于工业管道中天然气、煤气、氮气、压缩空气等多种气体工况体积和标况体积流量的计量。
插入式涡街流量计产 品 特 点
★压力损失小，运行费用低，更具有节能意义。
★结构简单，无可动部件，无磨损，无需机械维修。
★测量量程比宽，可达10:1（特殊可以扩展）。
★采用低功耗CPU中央处理器及液晶显示器，采用微功耗设计，耗能低微，分电池供电就地型（电池可用2年）与电池供电远传型，也有外供电远传型，性能稳定可靠。
★电路高度集成，技术先进，电路无漂移，无自激，就地显示温度，压力，瞬时流量，累积流量，密度，频率等参数。可对被测介质进行稳压补偿。
★采用隐藏按键设计，密码菜单管理，有效防止无关人员对仪表改动，仪表参数现场设定简单。
★仪表设计数字脉冲输出，也有两线制4~20mA电流输出。带HART协议，带RS485通讯接口。
★特定的数据实时存储功能，无论什么情况都能保证内部数据永不丢失。
★采用压电晶体检测元件，可靠性高，可在-20~280℃范围内工作。
★具有法兰卡装式，DN25~300；法兰插入式，DN300~2000。
★防爆等级：Exd Ⅱ BT4。
★防护等级：IP65。
插入式涡街流量计规格表
|
规格型号
|
公称通径mm
|
流量范围（m³∕h）
|
准确度（级）
|
|
液体
|
气体
|
蒸汽
|
|
WD-25
|
25
|
1~12
|
8.8~124
|
7~124
|
1.0
1.5
|
|
WD-32
|
32
|
1.5~20
|
15~200
|
12~200
|
|
WD-40
|
40
|
2.0~36
|
23~300
|
18~300
|
|
WD-50
|
50
|
3~56
|
35~450
|
28~450
|
|
WD-65
|
65
|
4.8~96
|
63~820
|
50~820
|
|
WD-80
|
80
|
7.2~145
|
90~1200
|
75~1200
|
|
WD-100
|
100
|
11~224
|
142~1950
|
120~1950
|
|
WD-125
|
125
|
18~352
|
220~3000
|
175~3000
|
|
WD-150
|
150
|
26~512
|
320~4400
|
260~4400
|
|
WD-200
|
200
|
45~920
|
565~7800
|
440~7800
|
|
WD-250
|
250
|
70.4~1200
|
850~12400
|
720~12400
|
|
WD-300
|
300
|
100~2020
|
1250~17500
|
1020~17500
|
|
插入式流量计及有关参数值（插入式中心流速点）
|
|
WD-300
|
300
|
127~1650
|
1810~13500
|
1260~13500
|
|
WD-400
|
400
|
226~2950
|
3250~23800
|
2250~23800
|
|
WD-500
|
500
|
353~4600
|
5560~37800
|
3500~37800
|
|
WD-600
|
600
|
510~6620
|
7320~54600
|
5100~54600
|
|
WD-800
|
800
|
910~11800
|
13200~96700
|
9100~96700
|
|
WD-1000
|
1000
|
1450~18500
|
20100~151600
|
14500~151600
|
|
WD-1200
|
1200
|
2050~25650
|
27500~209000
|
20500~209000
|
|
WD-1500
|
1500
|
3200~40300
|
45500~335000
|
32000~335000
|
|
WD-2000
|
2000
|
5600~71400
|
80200~608600
|
56000~608600
|
壳体材质：不锈钢，碳钢
公称压力：标准型传感器 1.0MPa~4.0MPa
高压型传感器 6.3MPa~42MPa 特殊订货。
插入式涡街流量计选型表
|
WD-LUB
|
插入式涡街流量计
|
|
公称通径
|
-XXX
|
050表示DN50
|
|
测量介质
|
1
|
蒸汽
|
|
2
|
气体
|
|
3
|
液体
|
|
结构形式
|
2
|
满管法兰卡装式
|
|
3
|
简易插入式
|
|
4
|
球阀插入式
|
|
5
|
高压型
|
|
6
|
潜水型
|
|
7
|
防腐型
|
|
输出方式
|
0
|
无输出
|
|
1
|
4~20mA
|
|
2
|
脉冲
|
|
3
|
Hart
|
|
4
|
RS485
|
|
补偿方式
|
0
|
无补偿
|
|
1
|
单温度补偿
|
|
2
|
单压力补偿
|
|
3
|
温压补偿
|
|
温度
|
T1
|
常温
|
|
T2
|
高温
|
|
压力
|
P1
|
常压
|
|
P2
|
高压
|
|
使用环境
|
1
|
普通环境
|
|
2
|
防爆环境
|
|
供电方式
|
1
|
内部电池供电，无输出
|
|
2
|
电池与外24V双供电
|
|
3
|
24VDC单供电
|
|
流量量程
|
-XXX
|
例：1000表示 大流量为1000m³∕h
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
插入式涡街流量计典型应用：蒸汽及压缩空气、煤气等中高速流体，插入式应用：大口径管道蒸汽、液体和气体。
|
