环形孔板

环形孔板

一、环形孔板概述

环形孔板产生于上世纪30年代。试验数据表明，在严重的旋转流作用下标准孔板流出系数变化达25%，而环形孔板变化小于1%。环形孔板无需长的直管段，可以在恶劣的管道条件下工作。

二、环形孔板测量原理

环形孔板是在标准孔板的基础上研发的节流式流量传感器。由于它采用环形通道式结构，使各种脏腑介质通过孔板与管道之间环缝间轻松通过。因此环形孔板广泛应用于脏污介质的流量测量。

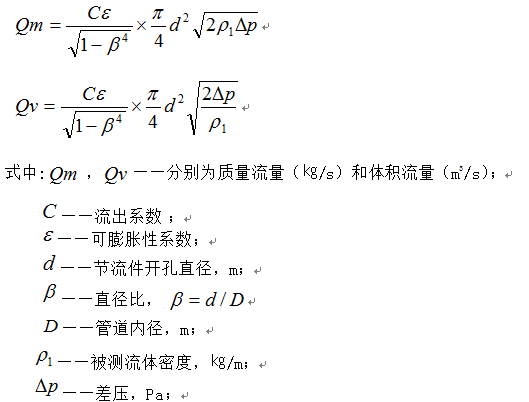

流量计算公式：

三、环形孔板特点

1. 含有固体微粒的液体或含有液滴的气体易于从节流件的环隙通过，不会发生积累。

2. 适合脏污流体、腐蚀性流体的测量。

3. 无需长直管段，可在恶劣的管道条件下工作

4. 适用于饱和蒸汽、压缩空气、煤气、燃炉废气、冷却水、冷凝液和各种腐蚀性化工溶液以及各种流体介质的测量。

5. 压力损失小，功耗低，所需直管段短。

6. 在恶劣条件下流出系数稳定，精度高，可靠性好。

四、环形孔板主要技术参数

1. 公称通径： 50 mm～3600 mm

2. 工作温度： -200℃～+530℃
3. 公称压力：- 0.1 MPa～42 MPa
4. 雷诺数（ReD）范围： 普通型 4×10³～1×10⁷
5. 精确度：±0.5%、 ±1.0% 、±2.0%
6. 参照标准：GB/T2624-2006、JJG640-94及流量测量节流装置设计手册
7. 连接方式：法兰连接、 焊接连接

五、环形孔板结构形式

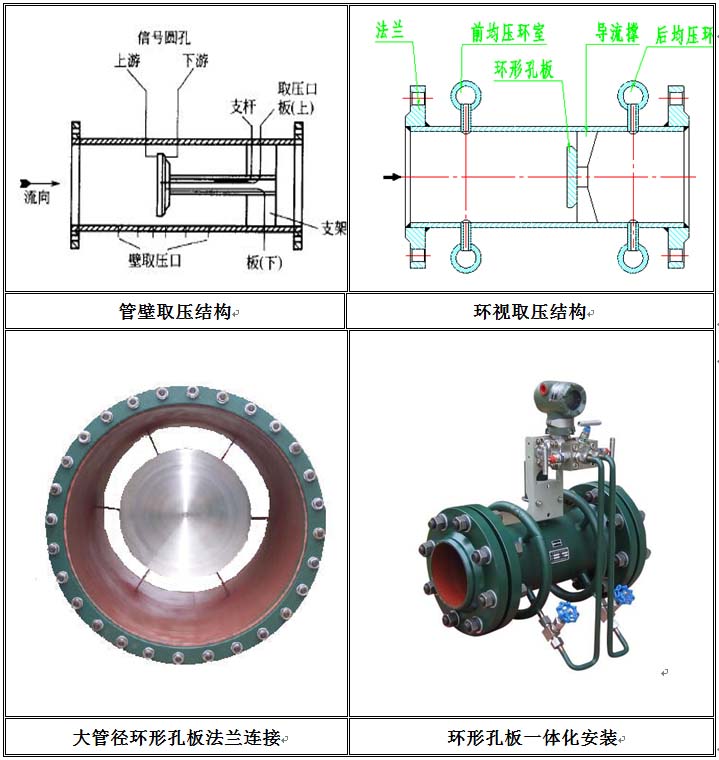

环形孔板是由一块与管道同轴的圆板，圆板由三脚架支撑，圆板上下游板面上开有测压孔，正负压经引压管连接至管道外，通过均压环室把差压信号送到差压变送器。取压方式采用D-D/2取压，其结构形式如图。

六、环形孔板型号标记方法：WD-HXB-DN□  环形孔板

WD——基本型号；- HXB——环形孔板

DN□——公称通径（㎜）例如DN500，为公称通径500㎜。
