机翼测风装置

机翼测风装置概述

机翼测风装置是国内外电力行业一、二次风量测量中运用广的一种流量测量装置，它适用于空气流量较大、风道截面积大、流速较低、直管段长度较短的情况，是一种传统的风量测量装置。我公司依据各种不同的风道形状、尺寸、及风量等技术条件设计、制造出不同类型的机翼型风量测量装置，可用于矩形及圆形管道。

二、机翼测风装置测量原理

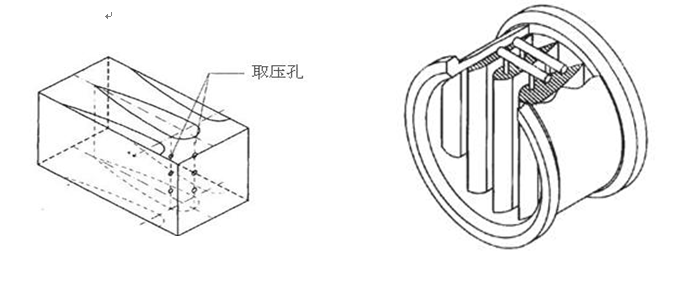

机翼测风装置是采用一种机翼形节流件的节流式流量传感器。结构原理图如下：

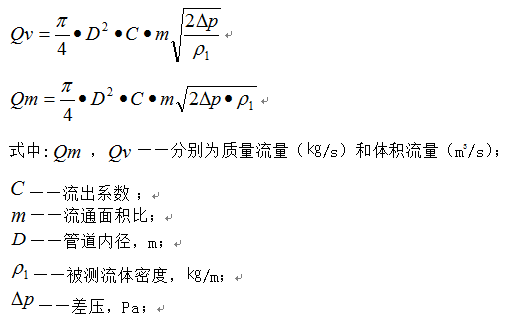

按伯努力方程基本原理，机翼式测风装置计算公式为：

三、机翼测风装置特点

机翼测风装置是目前用的比较广泛的一种测风装置，它与其它测风装置比较有如下优点：
      1、 核心节流元件为流线型机翼形状，其阻力系数达到了最小极限。压损较小，产

生的压损不超过差压值的14%。
     2、 采用了多个翼形管，增加了检测点，提高了测量精确度；翼形管增多，则翼形管长

度缩短，从而使管段长度缩短，减少了体积，降低了重量。
     3、 在每个翼形管上选择的检测点是采用等面积法，从而使测得的流量接近真值，确保

了测量精确度。
     4、采用独特的机翼腔体取压法，彻底解决了堵塞问题，在翼形管外部增加了排污装置和

疏通装置，确保运行安全和维修方便。
     5、长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。
      6、 对直管段要求低，前直管段0.6~1.0D,后直管段0.2D。

7、具有独特的机翼线型，能产生较大的差压，测量稳定 精度较高。

四、机翼测风装置主要技术参数：

1. 测量介质： 空气、锅炉一、二次风等介质；
2. 管道： 圆管﹑矩形管；
3. 管道适用范围： DN=50～6000mm B×H=50×50～6000×6000mm；
4. 精度：　 ±1.0%；
5. 公称压力： PN≤6.4MPa；
6. 流体温度： t≤450℃；
7. 精度等级： 1.0级 2.0级
8. 参照标准：GB/T2624-2006、GB1236-2000及JJG835-93
9. 连接方式：法兰连接、焊接

五、机翼测风装置结构形式

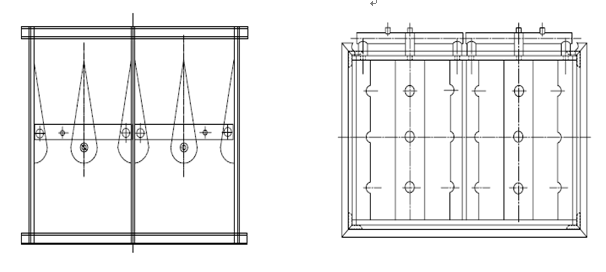

        机翼式测风装置结构如图：

                                             俯视图                                                                                        正视图

六、机翼测风装置型号标记方法：WD-FJY-DN□  机翼风量测量装置

WD——基本型号；- FJY——机翼风量测量装置

DN□——公称通径（㎜）例如DN1000，为公称通径1000㎜。
