皮托管流量传感器
一、概述
皮托管，又名“空速管”，“风速管”，英文是Pitot tube。皮托管是测量气流总压和静压以确定气流速度，流量的一种管状装置。由法国H.皮托发明而得名。
在科研、生产、教学、环境保护以及隧道、矿井通风、能源管理部门，常用皮托管测量通风管道、工业管道、炉窑烟道内的气流速度，经过换算来确定流量，也可测量管道内的水流速度。用皮托管测速和确定流量，有可靠的理论根据，使用方便、准确，是一种经典的广泛的测量方法。此外，它还可用来测量流体的压力。
二、皮托管测量原理
皮托管的测量原理是基于伯努利方程在空气中应用的一个实例，皮托管的流速公式为
三、皮托管主要技术参数：
-
L型皮托管系数0.99-1.01之间，S型皮托管数0.81-0.86之间。
-
测量空气流速不超过40m/s，测量水流速度不超过25m/s。
3．Φ8管最长1500mm，Φ10管最长2000mm，（公司备有各种规格皮托管）
四、皮托管结构：

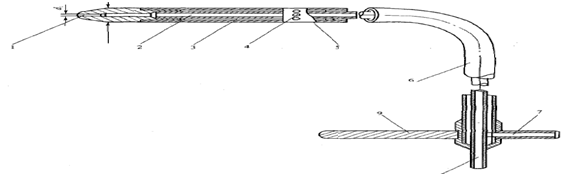

L型皮托管用两根不同直经不锈钢管子同心套接而成，内管通直端尾接头是全压管，外管通侧接头是静压管。指向杆与测杆头部方向一致，使用时可确定方向，使测头对准来流方向。

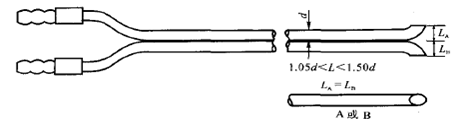

S型皮托管由二支同经管背向制成，迎风方为全压端，背风方为静压端。
五、皮托管使用方法：
1、要正确选择测量点断面，确保测点在气流流动平稳的直管段。为此，测量断面离来流方向的弯头、阀门、变径异形管等局部构件要大于4倍管道直径。离下游方向的局部弯头、变径结构应大于2倍管道直径。
-
皮托管的直径规格选择原则是与被测管道直径比，不大于0.02。以免产生干扰，使误差增大。测量时不要让皮托管靠近管壁。
-
测量时应当将全压孔对准气流方向，以指向杆指示。测量点插入孔处应避免漏风，防止该断面上气流干扰。按管道测量技术规范，应合理选择测量断面的测点。
5、皮托管只能测得管道断面上某一点的流速，但计算流量时要用平均流速，由于断面流量分布不均匀，因此该断面上应多测几点，以求取平均值。
-
测点按烟道（管道）测量法规定，按“对数一线性”法划分，也可按常用的等分面积来划分。
7、S型皮托管静压接头处敲有标记号码，并在鉴定单上注明皮托管系数。鉴定单应长期保存，以供计算。
六、皮托管保养
1． 使用中可能造成管子弯曲。在使用前检查一次，明显挠曲预先校直，锥头损伤则不能再使用。
2．在含尘管道中使用后，管内可能有积尘或水汽。应在使用后用吹气方法吹净后盛盒。或在使用前测试一下畅通性。使用后及时清洁内外管，以保证长期良好状态。
3．小静压孔经常检查，勿使杂质堵塞小孔，造成压力不通。
4．标准皮托管检定周期为五年。
七、皮托管执行标准：国家计量标准号JJG518-94。

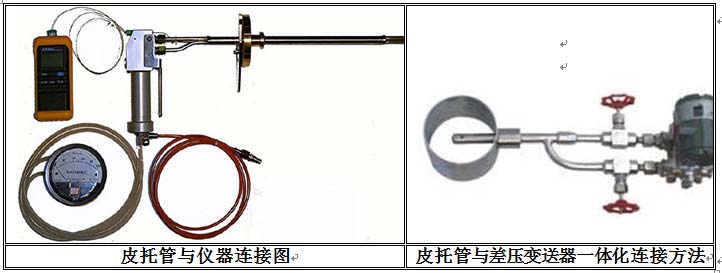

八、皮托管安装使用方法
九、皮托管型号标记方法：WD-PTG-DN□ 皮托管传感器
WD——基本型号；-PTG——皮托管流量传感器
DN□——公称通径（㎜）例如DN500，为公称通径500㎜。
|
