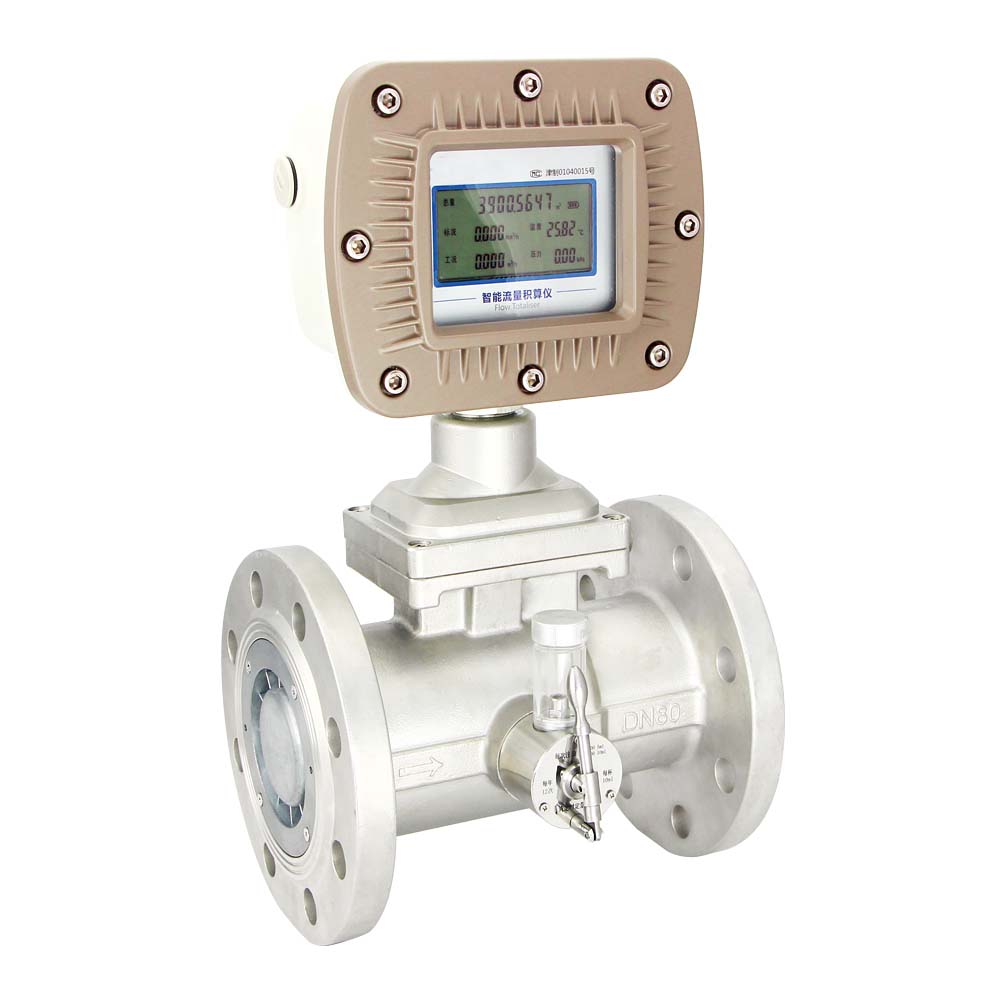

气体涡轮流量计概述:
气体涡轮流量计综合了气体力学、流体力学、电磁学等理论而自行研制开发的新一代高精度、高可靠性的气体精密计量仪表，具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。该类涡轮流量产品本身不具备现场显示功能，仅将流量信号以脉冲信号的方式远传输出。
气体涡轮流量计产品特点:
•优质合金涡轮，具有更高的稳流和耐腐蚀作用
•进口优质专用轴承，使用寿命长
•计量室与通气室隔绝，保证了仪表的安全性
•流量范围宽(Qmax/Qmin≥20:1)，重复性好，精度高(可达1.0级)，压力损失小，始动流量低，可
达0.6m3/h
•仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6，防护等级为IP65
气体涡轮流量计仪表分类:
★ 按仪表功能分类WD-AGY系列气体涡轮流量计可分为3大类，即：
★ 气体涡轮流量传感器/变送器
★ 智能一体化气体涡轮流量计
★ 智能温压补偿一体化气体涡轮流量计
气体涡轮流量计选型:
|
型号
|
|
气体涡轮流量计
|
|
WD-GYQ—
|
□
|
—□
|
□
|
/□
|
/□
|
/□
|
|
仪表
类型
|
N
|
|
|
|
|
|
传感器型：+12V或24V供电，输出三线制脉冲信号
|
|
A
|
变送器型：+24V供电，输出二线制4～20mA
|
|
B
|
智能型：锂电池供电，现场显示无信号输出
|
|
C
|
智能型：+24V供电，现场显示并输出二线制4～20mA
|
|
D
|
全智能型：温压补偿一体化，现场显示并远传信号
|
|
公称通径及
量程范围
|
25
|
DN 25mm
|
|
40
|
DN 40 mm
|
|
50
|
DN 50 mm
|
|
65
|
DN 65 mm
|
|
80
|
DN 80 mm
|
|
100
|
DN 100 mm
|
|
125
|
DN 125 mm
|
|
150
|
DN 150 mm
|
|
200
|
DN 200 mm
|
|
250
|
DN 250 mm
|
|
300
|
DN 300 mm
|
|
量程范围
|
W(x)
|
扩展量程范围，请参照Px页表2选择
|
|
S(x)
|
标准量程范围，请参照Px页表2选择
|
|
表体材质
|
S
|
不锈钢
|
|
L
|
铝合金
|
|
机芯材质
|
S
|
防腐ABS
|
|
L
|
铝合金
|
|
|
N
|
无特殊结构
|
|
A
|
氧气专用
|
|
B
|
压缩空气专用
|
|
