远传玻璃管转子流量计
放大图片
产品名称:

远传玻璃管转子流量计

产品型号: WD-LZYB
发布日期: 2016-03-04
远传玻璃管转子流量计详细资料:

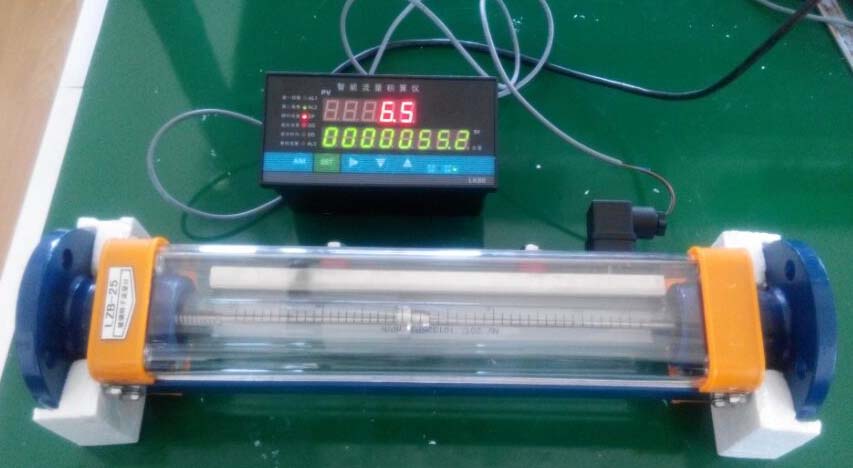

WD-LZYB远传玻璃管转子流量计

一、概述

WD-LZYB远传玻璃管转子流量计是非线性的带远传装置,WD-LZYB电远传玻璃管转子流量计是将流量信号变换为电信号,该电信号适合于远距离传输,用户可将该信号连接到显示记录仪表,以达到在室内或其他场所观察现场流量计的流量的目的,该电信号也可以用于自动控制。

WD-LZYB远传玻璃管转子流量计的特点是电信号稳定可靠,不受外界的环境温度、湿度等条件的影响,没有漂移。

WD-LZYB远传玻璃管转子流量计广泛应用于化工、石油、轻工、医 药、环保、食品及计量测试、科学 研究等部门,测量单相非脉动流体 (液体或气体)的流量。

WD-LZYB/()F/WD-LZYJ-()F系列耐腐玻璃转子流量计有较强的耐腐性能, 可检测酸(氢氟酸除外)、碱、氧 化剂和其它腐蚀性的气体或液体的流量,适用于化工、制药、造纸、污水处理等行业。





二、远传玻璃管转子流量计外形及安装尺寸:
远传玻璃管转子流量计外形及安装尺寸

                                                                通径DN



A

B

C

D

E

连接 形式



10

178

208

244

Φ12

45×40(正面)

软管

15

Φ95

Φ65

470

Φ15

4-Φ14

法兰

25

Φ115

Φ85

470

Φ25

4-Φ14

法兰

40

Φ145

Φ110

570

Φ40

4-Φ18

法兰

50

Φ160

Φ125

570

Φ50

4-Φ18

法兰

80

Φ185

Φ150

660

Φ80

4-Φ18

法兰

100

Φ205

Φ170

660

Φ100

4-Φ18

法兰

125

Φ245

Φ210

660

Φ125

8-Φ18

法兰

150

Φ280

Φ240

660

Φ150

8-Φ22

法兰





三、远传玻璃管转子流量计原理与结构

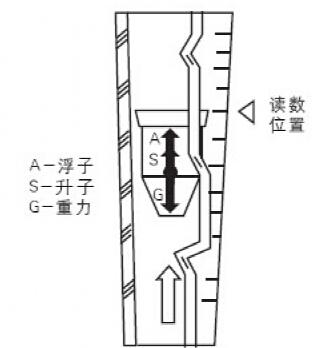

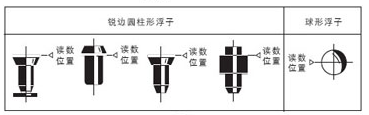

      玻璃转子流量计主要由一根自下而上扩大的锥 形玻管和一只随流体流量大小上下移动的 浮子组成(图3)。流体自下而上流经锥 管时,流体动能在浮子上产生的升力S和 流体的浮力A使浮子上升,当升力S与浮力 A之和等于浮子自身重力G时,浮子处于平 衡,稳定在某一高度位置上,锥管上的刻 度指示流体的流量值。





WD-LZYB/WD-LZYJ-()F流量计的锥管为光滑内壁管(见图4),通径 D N 1 5 以上的流量计,浮子通过导杆上下移动,保持稳定;

WD-LZYB/WD-LZYJ-()F流量计锥管内壁有三条导向凸筋,使浮子保持稳定 (见图5)。通径DN10以下的流量计采用软管连接,配有针形流量 调节阀;通径DN15以上流量计采用法兰连接或其他连接。





四、远传玻璃管转子流量计材质



零部件

型 号

LZYB-10

LZYJ-10F

LZYB-15
25、40

LZYJ-15、25
40、50(F)

LZYB-50
80、100

LZYB-80
100(F)

浮 子

1Cr18Ni9Ti
不锈钢Φ

玛 瑙

1Cr18Ni9Ti
不锈钢

外包氟塑料

1Cr18Ni9Ti
不锈钢

外包氟塑料

基 座

HPb59-1
黄铜

1Cr18Ni9Ti
不锈钢

铸铁内衬 聚丙烯塑料

铸铁内衬 氟塑料*

铸铁内涂 防腐漆

铸铁内衬 氟塑料*

止 档

聚丙烯塑料

氟塑料

聚丙烯塑料

氟塑料

铸 铁

氟塑料

密封圈及垫片

丁橡胶

氟橡胶

丁橡胶

氟橡胶

丁橡胶

氟橡胶

导 杆



1Cr18Ni9Ti
不锈钢



1Cr18Ni9Ti
不锈钢

外包氟塑料



注:如介质是有机溶剂,订货时请注明。



五、远传玻璃管转子流量计主要技术指标:

1.工作电源:24vdc

2.环境温度:-30℃-60℃

3.输出信号:4-20mADC

4.精度:±4%F.S

5.负载电阻:0-500Ω

6.信号远传距离:≤1500m(使用≥0.5mm²的双绞铜线)
