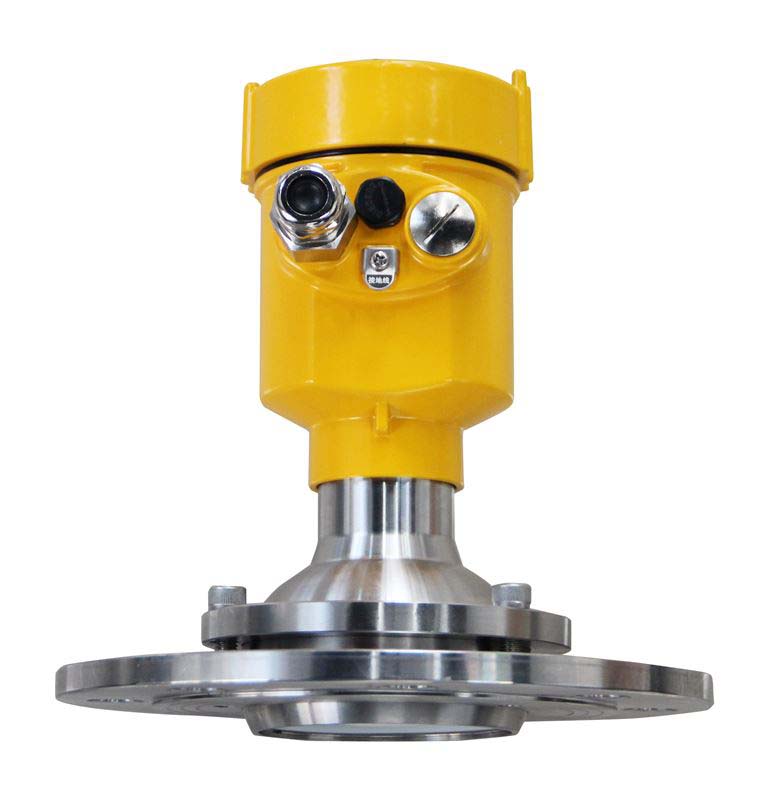

调频雷达物位计
放大图片
产品名称:

调频雷达物位计

产品型号: WD-RDFMF21
发布日期: 2021-12-19
调频雷达物位计详细资料:

WD-RDFMF21 调频雷达物位计

测量介质:固体

测量范围: 0.3m~150m



过程连接:法兰≥DN80

过程温度: -40~110℃

过程压力: -0.1~0.3MPa

天线尺寸: 78mm透镜天线 + 吹扫(或不带吹扫)

天线材质:PTFE

产品概述 PRODUCT OVERVIEW

WD-RDFMF 系列传感器是80G调频雷达式物位测量仪表,测量距离可达150米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于高温高压等环境固体的测量。

产品原理 THE PRODUCT PRINCIPLE

调频连续波雷达物位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系: R= C (速度)  f (频率差) /2/ K  调频斜率)。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f  便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。



防护等级 PROTECTION GRADE

本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如图
如何确保安装满足IP67的要求:
请确保密封头未受损。
请确保电缆未受损。
请确保所使用的电缆符合电气连接规范的要求。
在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见①
请拧紧电缆密封头,见②
请将未使用的电气接口用盲堵堵紧,见③





产品规格 PRODUCT SPECIFICATION

测量介质:固体
测量范围:0.3m~150m
过程连接:法兰≥DN80
过程温度:-40~110℃
过程压力:-0.1~0.3MPa
精       度: ±5mm
防护等级:IP67
频率范围:80GHz
电源:两线制(DC24V)/四线制(DC12V~24V)/四线制(AC220V)
防爆等级:Exia ⅡC T6 Ga / Exd IIC T6 Gb
外壳:铝/塑料/不锈钢
信号输出:二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus



产品规格

测量介质:固体
测量范围:0.3m~150m
过程连接:法兰≥DN80
过程温度:-40~110℃
过程压力:-0.1~0.3MPa
精       度: ±5mm
防护等级:IP67
频率范围:80GHz
电源:两线制(DC24V)/四线制(DC12V~24V)/四线制(AC220V)
防爆等级:Exia ⅡC T6 Ga / Exd IIC T6 Gb
外壳:铝/塑料/不锈钢
信号输出:二线制4...20mA/HART协议/四线制4...20mA /RS485 Modbus





技术参数 TECHNICAL PARAMETERS

过程链接

法兰

材质

304不锈钢、PP

外壳

外壳和外壳之间的密封

硅橡胶

外壳视窗

聚碳酸酯

接地端子

不锈钢

供电电压

四线制

标准型

(12~24)V DC

功耗

max80mA DC24V/2W

允许波纹

<100Hz

Uss<1V

(100~100K)Hz

Uss<10mV

双腔外壳

(198~242)V AC

四线制

100V AC

四线制

电缆参数

电缆入口/插头

1个M20x1.5电缆入口

1个盲堵M20×15

接地端子

导线横截面2.5mm2

输出参数

输出信号

(4~20)mA/RS485Modbus

分辨率

1mm

故障信号

电流输出不变;20.5mA;22mA;3.9mA

积分时间

(0~20)s,可调

盲区

0.1m/0.2m/0.3m

最大测量间隔

150米

测量间距

大约1秒(取决于参数设置)

调整时间

大约1秒(取决于参数设置)

调整时间工作存储及运输温度

(-40~80)℃

过程温度

WD-RDFMF11

-40~80℃

WD-RDFMF12

-40~110℃

WD-RDFMF13

-40~110℃

WD-RDFMF15

-40~200℃

WD-R-FMF21

-40~110℃

相对湿度

<95%

压力

Max2.5MPa

耐震

机械震动10m/s2,(10~150)Hz

安装要求 INSTALLATION REQUIREMENTS

仪表在安装时避免安装在入料口的上方,尽量避开各种影响信号的物体,如搅拌桨等

在极端复杂的工况下,以雷达安装点为中心,半径20cm的区域内没有任何障碍物,仪表即可正常工作。
