雷达料位计(固体粉末)
放大图片
产品名称:

雷达料位计(固体粉末)

产品型号: WD-RDFMF21
发布日期: 2021-12-22
雷达料位计(固体粉末)详细资料:

雷达料位计(固体粉末)产品概述:

雷达料位计是80G调频雷达式物位测量仪表,测量距离可达150米。天线被进一步优化处理,新型快速的微处理器可以进行更高速率的信号分析处理,使得仪表可以用于高温高压等环境固体的测量。

雷达料位计产品原理:

雷达料位计的通用原理为雷达在罐顶发射电磁波,电磁波碰到介质反射后被雷达接收,接收信号与发射信号之间的频率差 δ f 与介质表面的距离 R 成一定比例关系: R= C (速度)  f (频率差) /2/ K  调频斜率)。因为光速 C和调频斜率 K 已知,因此估算出频率差 δ f  便可得到雷达安装位置料面的距离 R ,再通过已知的罐体总高,减去雷达到料面的空间距离(简称空高),得出料位的高度。

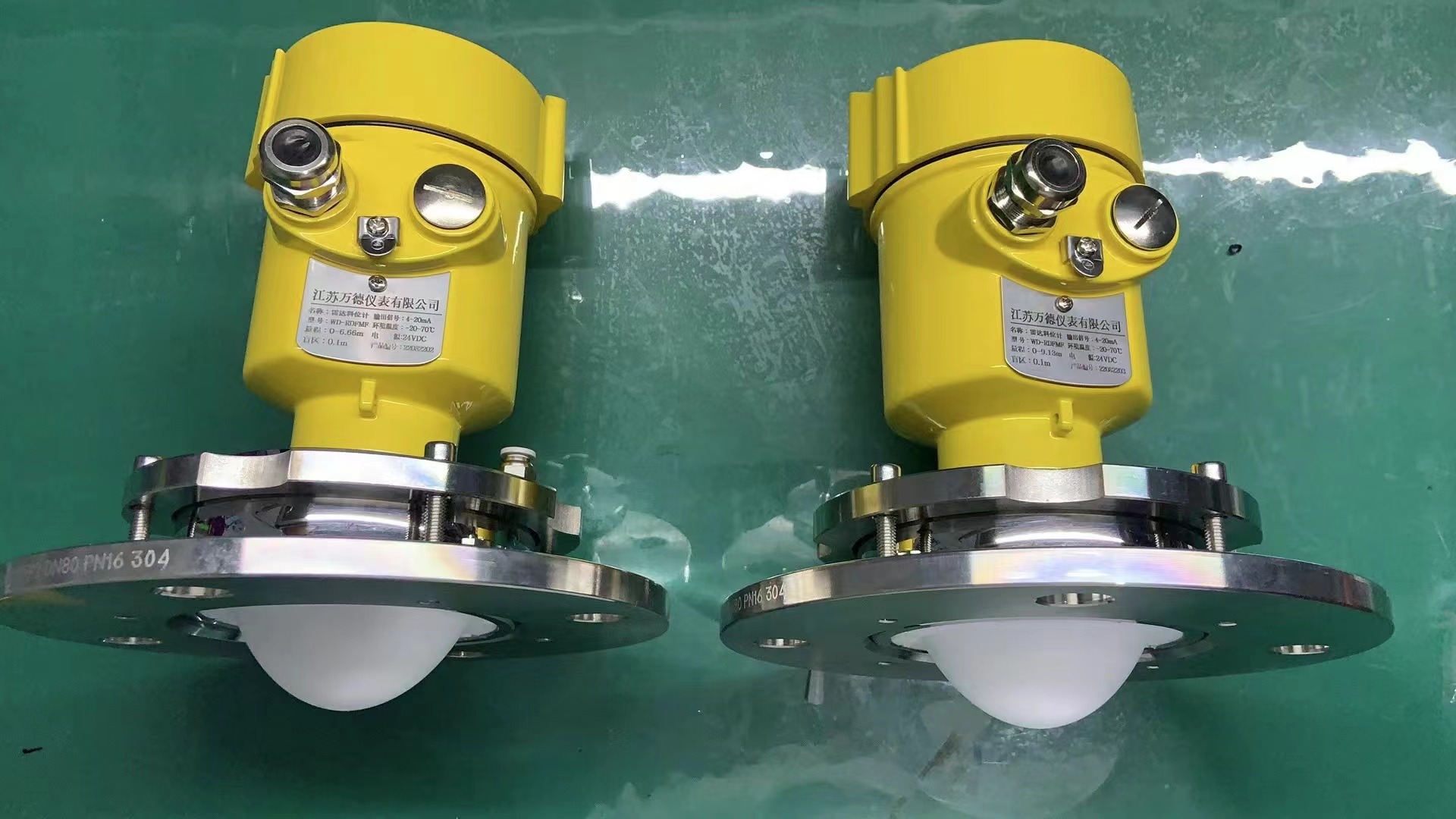

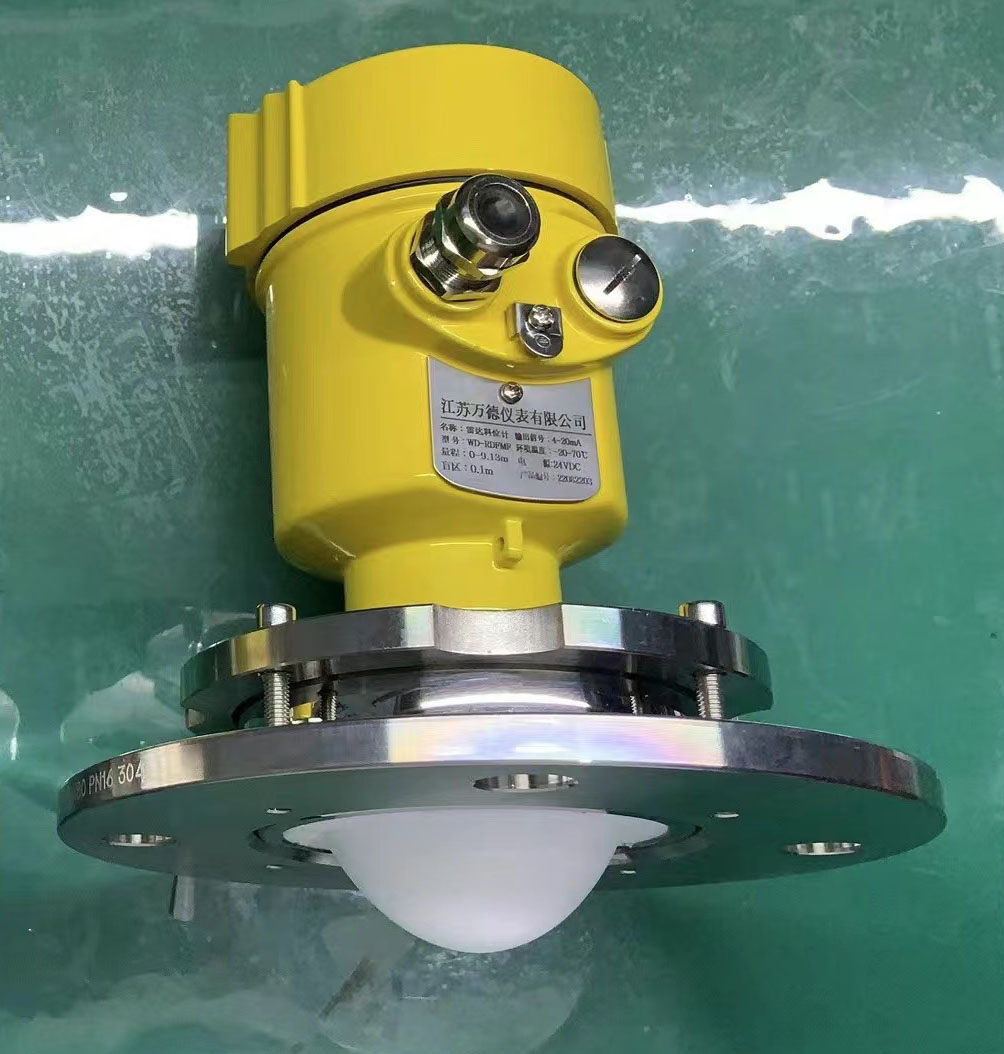

雷达料位计实物图:

雷达料位计产品参数:

   •  应      用: 固体颗粒、粉尘、液体  (  适用于大量程、高粉尘、蒸汽凝结、搅拌、狭窄安装空间)

   • 频率范围: 80GHz + 吹扫(或不带吹扫)

   • 测量范围: 0-30米,0-60米,0-120米

   •精      度: ±0.7mm

   •介质温度: -40...250℃

   • 过程压力: -0.1...4.0Mpa

   •过程连接: 螺纹、法兰

   • 防爆等级: Exia II CT6;Exd II CT6

   •防护等级: IP67

   •信号输出: 4...20mA/HART(两线/四线), RS485/Modbus

雷达料位计产品特点:

    • 采用高达76-81GHz的发射频率

  • 高频率与信噪比,是低介电常数介质的*佳选择

  • 波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度与可靠性

  • 测量盲区更小,对于小罐测量也会取得优异效果

  • 波长更短,对于小颗粒介质与倾斜的介质表面的物位测量效果更好

  • 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护

  • 非接触式测量,无磨损,无污染,可测量液体,固体介质的物位

  • 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响

  • 采用两线制回路供电的技术,供电电压和输出信号通过一根两芯电缆传输,节省成本

  • 采用先进微处理器和独特回波处理技术,可适用于各种复杂工况

  • 发射功率极低,可安装于各种金属、非金属容器内,对人体环境均无伤害

  • 带有按键的显示屏可方便设置仪表的参数

雷达料位计安装要求:

仪表在安装时避免安装在入料口的上方,尽量避开各种影响信号的物体,如搅拌桨等

在极端复杂的工况下,以雷达安装点为中心,半径20cm的区域内没有任何障碍物,仪表即可正常工作。

















雷达料位计产品应用:

     应用的行业                                               可应用的工况

• 化工与石化   • 电力                                    • 中间料仓   • 储仓

• 钢铁及冶金   • 矿产                                    • 料斗         • 储罐

• 造纸及纸浆   • 水及污水                              • 过程罐      • 搅拌罐

• 食品与饮料   • 制药                                     • 其他
