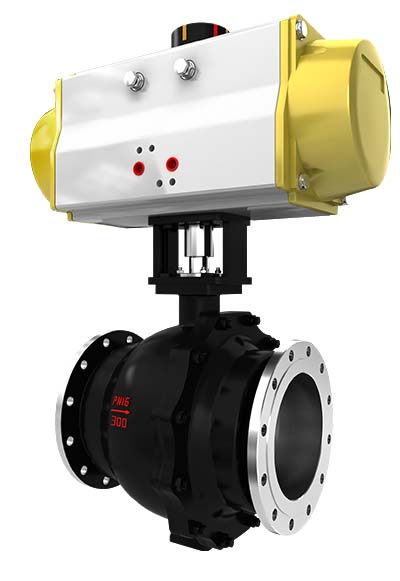

气动O型固定式球阀
放大图片
产品名称:

气动O型固定式球阀

产品型号: WD5120
发布日期: 2022-01-22
气动O型固定式球阀详细资料:

气动O型固定式球阀概述

固定O型球阀具有流通能力大、结构紧凑、密封性能好、寿命长等特点,经济实用、易于维护。广泛应用于石油、化工、天然气、电力、冶金、食品、制药等要求严密切断的场合,也可适用于水、蒸汽、油品、液化气、天然气、煤气等介质。另外可根据客户的需求选择防火型、特殊硬化处理型,提供更安全、更广泛的应用。

气动O型固定式球阀产品特点:

1.阀体采用精密铸造或锻造,结构紧凑、外观美观。

2.固定式“O”型球阀阀芯、阀杆做旋转运动,转动阀芯时,阀芯阀座始终紧密接触,具有极强的剪切能力。阀座由圆柱弹簧或蝶簧预载,具有自动补偿、自密封和阀门中腔自动泄压功能,适用于高温、高压场合。

3.阀球固定能够保证阀球运行平稳,减小操作扭矩。

4.双关双断设计保证阀球完全开启和完全关闭。

5.各种密封结构可选择,保证使用寿命及可靠性。密封结构可选用阀前阀座密封(推荐),阀后阀座密封,阀前阀后同时密封(特定工况使用)。密封有软硬密封可选择,密封表面可硬化处理,适用于各种工况。

6.阀门中腔自动泄压设计,阀门体腔停留介质温度升高而引起异常升压时,不需通过安全阀,而仅靠阀座功能就可自动泄压,这对保证阀门在输送液体介质时的安全性非常重要。

7.紧急注脂救护,在一些特殊场合,由于介质中的异物或火灾造成阀座密封意外失效,注脂阀提供了与注脂枪的快速连接,方便快捷地将密封脂注入到阀座密封部位,缓解泄漏。

8.可选用防火结构、防静电结构、防阀杆吹出结构设计。

9.采用ISO5211执行器安装标准。

10加长型阀杆设计,可适用于低温场合。

11除手动操作外,可提供选配的齿轮装置、气动、电动执行机构及其附件。

气动O型固定式球阀技术参数和性能

阀体

球芯形式:全通径O型球体

公称通径:50-600mm  2”~24”

公称压力:PN16~PN250  ANSI 150Lb~1500Lb

连接形式:法兰式、对焊式

阀体材料: WCB,CF8,CF8M等

填      料:聚四氟乙烯PTFE、柔性石墨

阀内组件

阀芯形式:金属密封、软密封

阀球材料:304、316 、304L、316L等

阀座材料:PTFE、304、316等

填料材料:PTFE、柔性石墨

执行机构

(1)气动执行器

型      号:6300活塞执行机构

供气压力:400~700kPa

气源接口:G1/8″、G1/4″、G3/8″、G1/2″

环境温度:-30~+70℃

作用形式:单作用、双作用

(2)电动执行器

型      号:6200系列电动执行器

电      压:220V、380V

环境温度:-30-+70℃

性能

泄 漏 量:金属密封:符合ANSI B16.104 IV级

               非金属密封:符合ANSI B16.104 VI级
