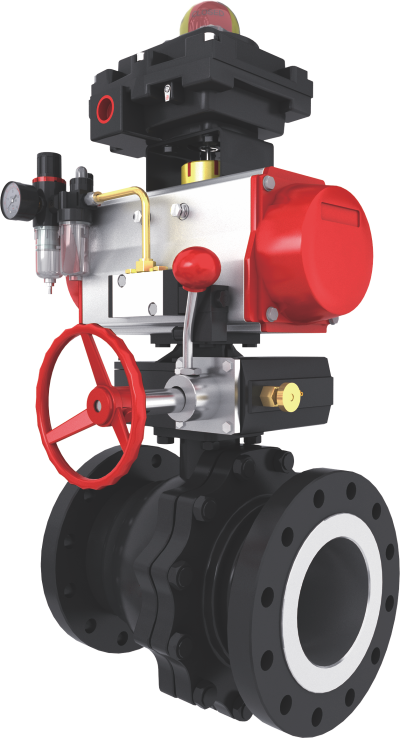

浮动O型球阀概述
WD5110系列浮动O型球阀具有流通能力大、结构紧凑、密封性能好、寿命长等特点,经济实用、易于维护。广泛应用于石油、化工、天然气、电力、冶金、食品、制药等要求严密切断的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维的介质。可根据客户的需求选择防火型、特殊硬化处理型,提供更安全更广泛的应用。
浮动O型球阀产品特点:
阀体精密铸造、结构紧凑、外形美观。
流路简单,流通能力大。
经过高数度加工的阀球和阀座配合紧密,可以达到ANSI B16.104 VI级或API 598零泄漏标准。
O型球阀阀芯、阀杆只作旋转运动,开关转动阀芯阀座始终的紧密接触,剪切能力强,阀门关闭时,O型球芯与阀座密封圈闭合的瞬间具有剪切作用,可以切断工艺介质中的纤维、颗粒,特别适用于纸浆、污水等含纤维、颗粒的场合,同时也适用于一般工艺介质。
具有双向密封功能,流体任意流向,阀后阀座为主密封阀座。
防吹出阀杆设计及阀杆防漏加强装置。
防火安全设计符合API607标准。
防静电设计。
加长型阀杆设计,可适用于低温场合。
除手动操作外,可提供选配的齿轮装置、气动电动执行机构及其附件。
采用ISO5211执行器安装标准。
浮动O型球阀技术参数和性能
浮动O型球阀结构
|
