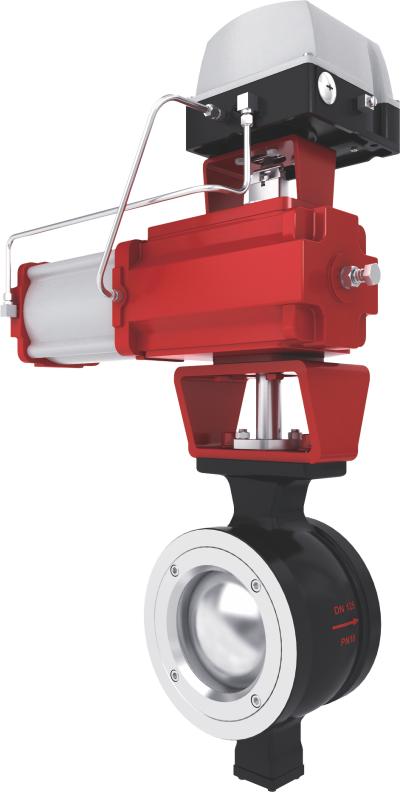

V型球阀
放大图片
产品名称:

V型球阀

产品型号: WD5170
发布日期: 2022-01-22
V型球阀详细资料:

电动V型球阀概述
WD5170系列V型球阀具有优化的流量特性,能够提供较大的阀门流通能力,其主要作调节阀使用,也可作开关阀使用,球阀的阀芯有V型缺口,当阀门关闭时,V型缺口与阀座产生楔形剪切作用,既具有自洁功能又可防止球芯与阀座之间因污物产生的卡死现象,特别适用于控制浆液、污水、含纤维和微小固体颗粒的介质,被广泛应用于造纸、炼油、化工及石化等工业领域。

阀体:阀体采用一片式阀体设计,对夹式和法兰式V型球阀体都是整体侧装结构,结构刚性强,不易引起变形和外泄。

阀杆:外圆采用精磨技术,与填料之间的配合磨擦系数小,阀杆与阀芯采用花键连接,具有对中性好 ,承载扭矩大,花键连接有效消除了阀杆与阀芯之间的配合间隙,提高了阀门调节精度。

自润滑轴承:上下阀杆采用自润滑固定,具有回转精度高和转动稳定性好, 使阀门运转更加顺畅。

密封座盖:侧装式密封座盖设计,使阀门维修更加方便。

V型阀芯设计:设计成带特殊形状的V形缺口,使阀门具有近似等百分比的流量特性,带切口的球面与阀座之间有剪切作用,能够切断及刮除含纤维介质 、高粘度介质、含固体颗粒的流体,使之畅通无阻经过阀门。V型阀球表面硬化处理,经磨削抛光,平滑耐磨。

阀座:采用波形弹簧预紧,使密封座始终与阀芯紧密接触,密封性能好,可对在长期使用中密封副磨损起到自动补偿作用。

软密封阀座和金属阀座可互换以满足不同工况。

更换阀座步骤简单方便。

小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。

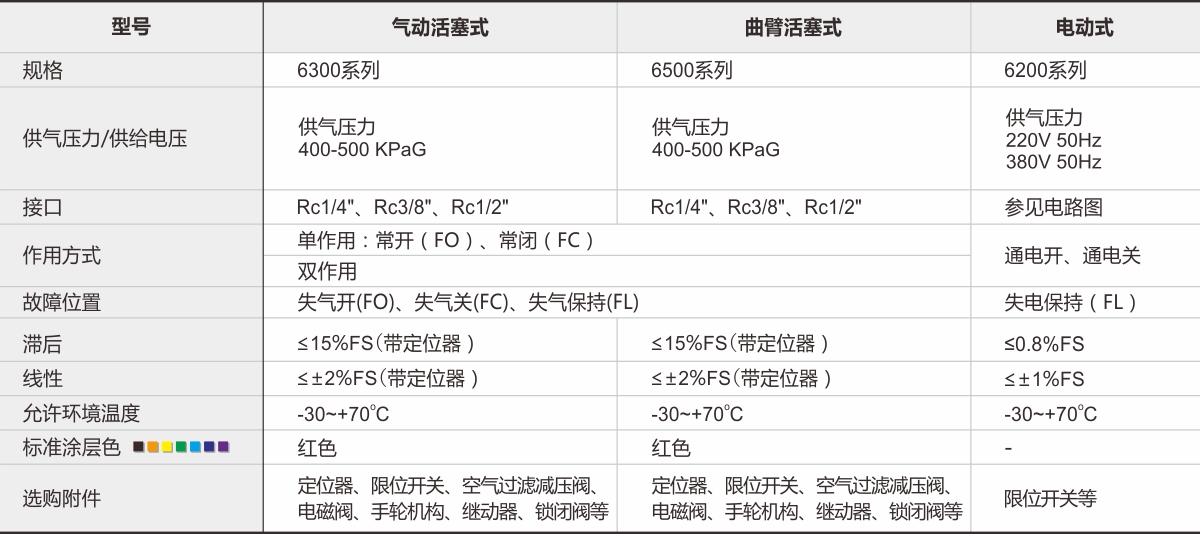

V型球阀技术参数和性能

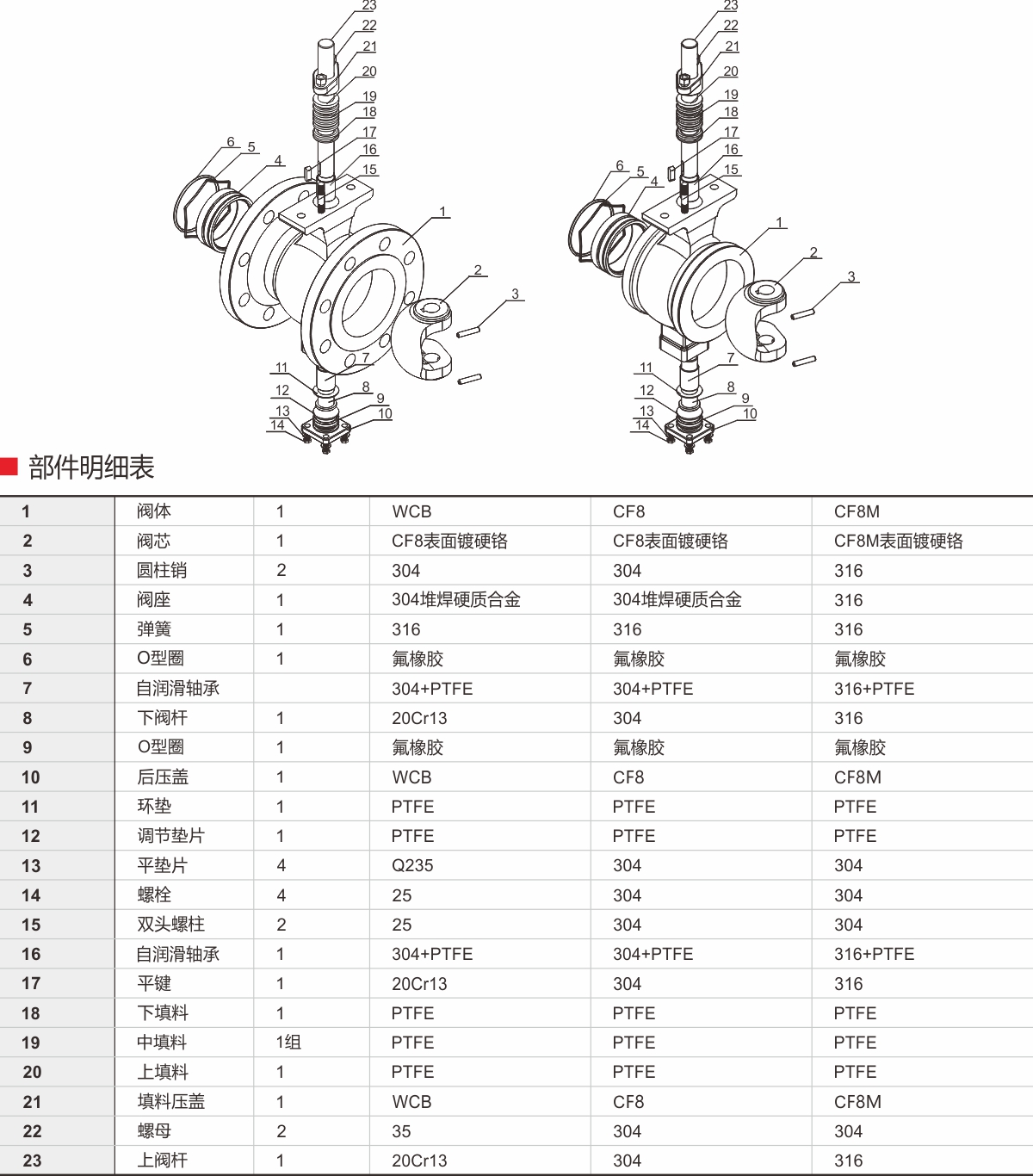

阀门结构
