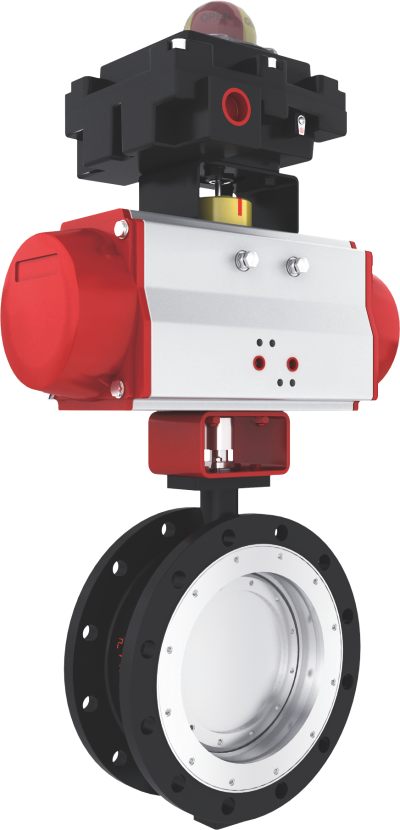

三偏心蝶阀概述
三偏心蝶阀设计先进，无机械磨损和擦伤，其关闭力矩小、切断性能好，广泛适用于石油、化工、电力冶金等工业自动化控制系统。该系列蝶阀有WD5331型多层次金属密封蝶阀和WD5332型全金属硬密封蝶阀。 WD5331型多层次金属密封蝶阀除具有WD5320型双偏心结构外，还具有第三偏心结构，即阀板锥面中心线与阀体中心线偏离一定角度，即第三偏心。这种结构使得阀座密封摩擦被完全消除，确保长寿命的密封效果，同时也能实现扭矩密封（压力辅助的无摩擦密封）。阀座也可用来确定关闭时的限位点。适用于一般腐蚀性气体、液体介质的调节和切断用。使用柔性石墨填料和层叠式金属密封阀座，完全满足火灾安全要求，密封时为零磨擦，可延长驱动器的寿命。 WD5332型全金属硬密封蝶阀是我司自主研发的新型产品，该产品克服了三偏心多层次密封蝶阀在高压、高温、高流速情况下，由于流体对蝶板密封圈产生正面冲刷，导致密封圈上非金属夹层磨损甚至脱落的现象。WD5332型全金属硬密封蝶阀的密封面完全由金属材料制成，且阀座堆焊司太立等耐磨硬质合金，极大地提高了阀门的使用寿命。在常规三偏心结构的基础上，增加了一个偏心，做到密封副之间真正“无摩擦”。适用于高温、高压或特殊工况场合。
三偏心蝶阀产品特点：
凸起的、锥形阀座避免实心颗粒淤积影响密封。阀座采用钨铬钴合金进行硬面处理，能够经受恶劣环境的考验。
阀门采用四（三）偏心结构，使阀门在开启或关闭的过程中，蝶板密封圈与阀座之间的任意一点都会迅速脱离接触，做到密封副之间真正“无摩擦″，极大地延长阀门的使用寿命。
关闭期间的扭矩产生阀座力，并均匀一致的作用在整个圆周周围。弹性密封弯曲并充满活力，保持了阀座的形状。
压缩力沿着周长均匀作用，使得阀门能够实现双向紧密关闭。
密封的弹性使得阀门阀体和阀瓣能够接触或扩张，避免了由于温度波动而产生堵塞的危险。这种装置是能够自行调整对准。
金属密封结构具有本质火灾安全的属性。按API 607第4版和BS 6755第二部分经过火烧试验。
阀瓣密封，沿着圆周均匀压缩，产生焊接般的效果，使得密封环弯曲，作用犹如弹簧一般。弹性密封确保符合API 598-弹性阀座标准的液体或气体“零泄漏″。密封的弹性使得阀瓣在热循环运动中能够如图中所示那样保持关闭的气密性密封。
三偏心蝶阀蝶板的进岀口两侧受力近似平衡，阀门达到进出口双向可靠密封性能的同时，有效降低了阀门的开启力矩。
采用ISO5211标准安装平台。

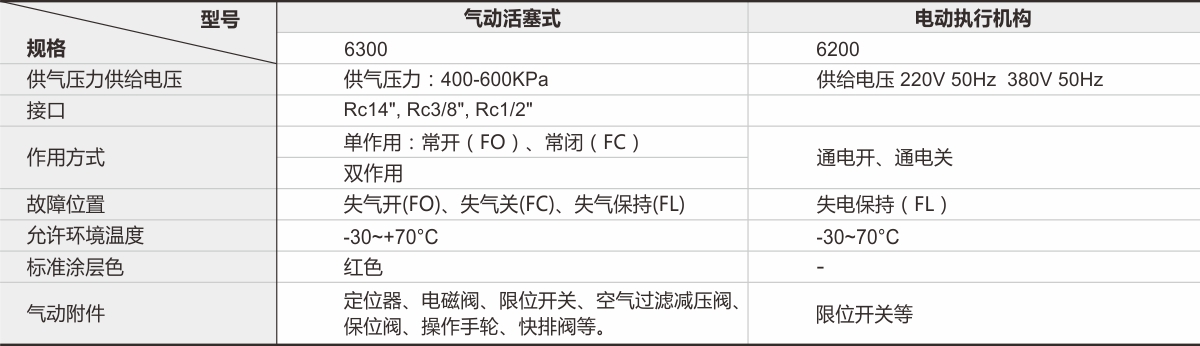

三偏心蝶阀技术参数和性能

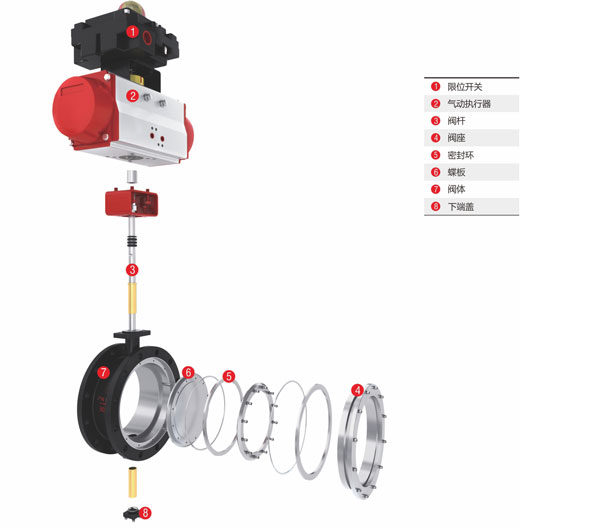

三偏心蝶阀结构
 |
