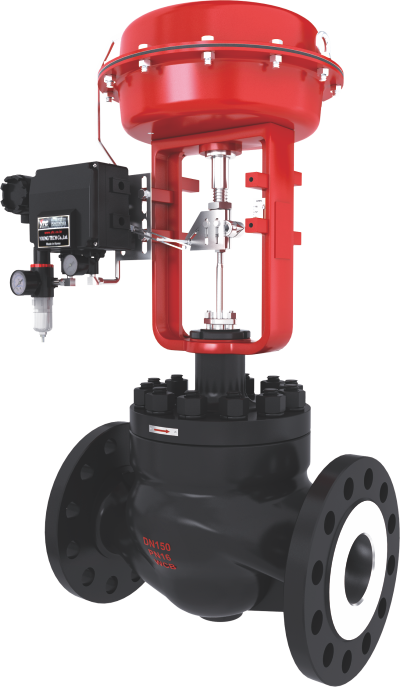

气动笼式调节阀
放大图片
产品名称:

气动笼式调节阀

产品型号: WD562
发布日期: 2022-01-22
气动笼式调节阀详细资料:

气动笼式调节阀

WD5621型 | WD5622型 | WD5626型 |WD5627型 | WD5626W型



概述

WD5620系列笼式调节阀是一种高性能调节阀, 适用于高压差产生的闪蒸空化场合, 坚固的套筒保护阀体不受闪蒸和空化的破坏。流道呈S型流线, 压降损失小,流量大, 可调范围广。阀芯导向面积大, 抗振性好。调节性能完全符合IEC或GB标准。气动调节阀配用多弹簧薄膜执行机构, 结构紧凑, 输出力大。 WD5620系列笼式调节阀广泛使用于要求可靠性和关闭性能高、低温以及高压工艺管线场合, 由于材料范围广和设计形式的多样化, 使得这些阀门可在不同工业领域中得以应用(譬如:化工、燃气、电力造纸、食品、冶金和采矿等)。



产品特点:

具有各种不同材质的阀门铸件和内部零件, 以适应特殊工况。



可降低噪音等级,提高防空化和防闪蒸性能, 并消除阻塞流。



流量系数范围大, 可调比范围大。



可选配金属波纹管密封, 防止腐蚀性和剧毒介质发生泄漏, 污染环境.



方便拆卸和安装阀内件, 便于检查和维护。



采用了高质量材料和表面处理技术(抛光、堆焊司太立合金、热处理、氮化铬涂层), 控制阀使用寿命长、运行可靠。



气动薄膜多弹簧执行机构配合下实现正反作用运行, 同时可以在不增加其它零件的情况下改变弹簧范围(弹簧数量不变)。



操作方式可采用气动、电动及电液联动等。



可以在执行机构侧面或顶部安装一个手动操作机构。



技术参数和性能

阀门结构

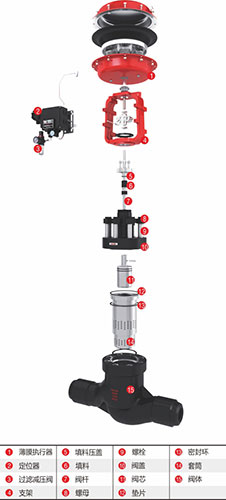

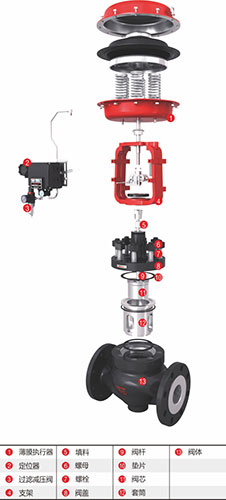

WD5622型单座笼式调节阀                                                       WD5626型双座笼式调节阀
