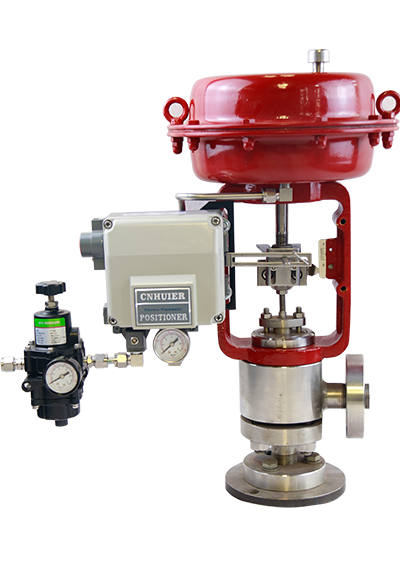

气动角式调节阀概述
是一种顶部导向结构的调节阀。阀体压 降损失小、流量大、可调范围广，可根据管道转向布局要求 ，选用角阀。阀芯导向面积大、抗振性好。调节阀配用多弹 簧式薄膜执行机构，结构紧凑，输出力大。
气动角式调节阀产品特点：
泄 漏 量：符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪
回差：1﹪（带定位器）
线性：±1﹪（带定位器）
可调范围：50:1
气动角式调节阀技术参数和性能
阀体
型式：单座铸造球形角阀
公称通径：25、40、50、80mm
公称压力：ANSI900、1500、2500；JIS63K
连接形式：法兰式：RF、RJ 标准按ANSI B16.5、JIS B2201
焊接式：嵌接焊SW（25-80mm）
对接焊BW（80mm）
材料：ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、
1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、SCPH61、Ti
上 阀 盖：常温型（P）：-5-+230℃
伸长Ⅰ型（E1）：+230-566℃
压盖形式：螺栓压紧式
填料：石墨+因科镍丝填料
阀内组件
阀芯特性：上导式单座柱塞型阀芯
材料：1Cr18Ni9、017Ni12Mo2、8Cr17、不锈钢堆焊司太莱合金
执行机构
型式：HA多弹簧式薄膜机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：0.02-0.10、0.08-0.24MPa
供气压力：0.28、0.30、0.35、0.40MPa、0.26-0.40MPa
气源接头：Rc1/4
环境温度：-30-+70℃
作用形式：气开式、气关式
性能
泄 漏 量：符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪
回差：1﹪（带定位器）
线性：±1﹪（带定位器）
可调范围：50:1

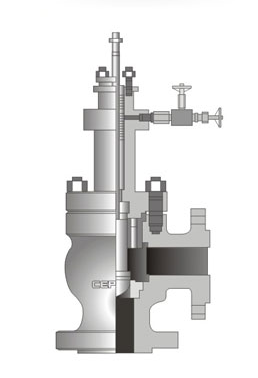

气动角式调节阀结构
 |
