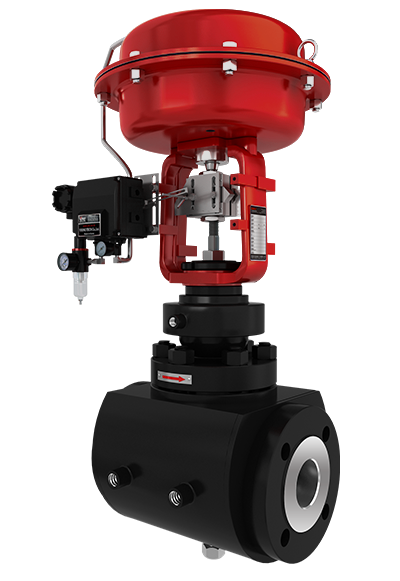

气动保温夹套调节阀概述
气动保温夹套单座调节阀可用于控制不同压力和 温度的流体。阀体呈S流线型的通道，压力损失小，流量大， 可调范围广，流量特性精度高，调节阀配用多弹簧式薄膜执 行机构，结构紧凑，输出力大。
气动保温夹套调节阀产品特点：
泄 漏 量：金属阀座：符合ANSI B16.104Ⅳ级小于额定CV的0.01﹪
聚四氟乙炔：符合ANSI B 16.10Ⅳ级,小于额定CV的10-7
回差：1﹪（带定位器）3﹪（不带定位器）
线性：±1﹪（带定位器）±5﹪（不带定位器）
可调范围：50:1
气动保温夹套调节阀技术参数和性能
阀体
型式：直通单座铸造球形阀，焊接夹套
公称通径：20、25mm（JDLS）、40-200mm（JDTS）
公称压力：ANSI125、150、300、600；JIS10、16、20、
30、40K；PN1.6、4.0、6.4MPa
连接形式：法兰式：RF、RJ 标准按ANSI B16.5、JIS B2201
JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
材料：ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2
上 阀 盖：常温型（P）：0-+200℃
备注：工作温度不准超过各种材料的允许范围
填料：V型聚四氟乙炔填料、石墨编织填料
夹套材料：A3钢板、1Cr18Ni9钢板
蒸汽压力：≦1MPa
蒸汽温度：≦350℃
蒸汽管接头：G2（GB3747.1-83）
阀内组件
阀芯特性：上导向单座柱塞阀芯
材料：1Cr18Ni9、Cr17Ni12Mo、司太莱堆焊
执行机构
型式：HA多弹簧式薄膜机构
膜片材料：乙丙橡胶夹尼龙
弹簧范围：0.02-0.10、0.08-0.24MPa
供气压力：0.14、0.16、0.28MPa
气源接头：Rc1/4
环境温度：-30-+70℃
用形式：气开式、气关式
备注：该阀可以配用VA5或VA6和VP6执行机构 |
