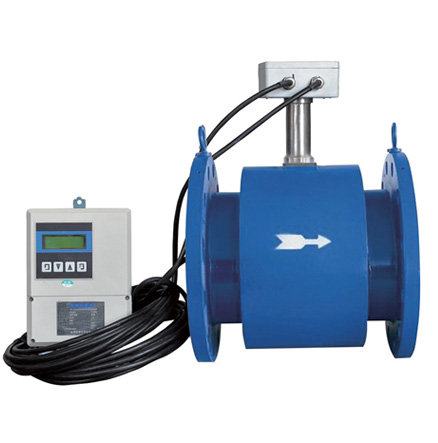

分体式电磁流量计
概 述
WD-EFD-DN65系列分体式电磁流量计，是我公司采用国内外 先进技术研制，开发和生产的全智能型流量仪表，与老式电磁流量计相比，测量精度高，可靠性、稳定性好，功能全，使用寿命长等优点。它能测量封闭管道中导电液体介质，包括酸、碱、盐等强腐蚀液体、泥浆、污水及固液两相悬浮液的体积流量。该产品广泛用于石油化工、冶金、纺织、食品、制药、造纸、给排水等领域。
WD-EFD-DN65系列分体式电磁流量计特别设计了带背光宽温的中文液晶显示器。功能齐全实用、显示直观、可选红外遥控菜单调整，操作使用更加方便。独特的电导率测量功能。自动判别传感器是否空管的检测，进一步保证产品的测量精度。
分体式电磁流量计产 品 特 点
♦ 流量的测量不受流体的密度，粘度，温度，压力，电导率变化的影响，传感器感应电压信号与平均流速成线性关系，因此测量精度高。
♦ 测量管道内无阻流件，因此没有附加的压力损失，测量管道内无可动部件，因此传感器寿命极高。
♦ 传感器部分只有内衬和电极与被测液体接触，只要合理选择电极和内衬材料，即可耐腐蚀和耐磨损。
♦ 由于感应电压信号是在整个充满磁场的空间形成的，是管道截面上的平均值，因此传感器所需的直管段较短，长度为五倍的管直径。
♦ WD-EFD转换器采用国际 先进的单片机（MCU）和表面贴装技术（CMT），性能可靠，精度高，功耗低，零点稳定。参数设定方便，点击中文显示LCD，汉化显示菜单，全汉字菜单操作，显示累积流量，瞬时流量，流速，流量百分比等。双向测量系统，可测量正向流量，反向流量。
♦ WD-EFD系列分体式电磁流量计提供无障碍的流量测量，可用于精确测量电导率大于5uS∕cm的液体，纸浆，泥浆矿浆流量。
工 作 原 理
WD-EFD型分体式电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为：
E=WDVD
K————仪表常数
C————磁感应强度
V————测量管道截面内的平均流速
D————测量管道截面的内径
分体式电磁流量计测量流量时，导电性液体以速度V流过垂直于流动方向的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压信号通过两个或两个以上与液体直接接触的电极检出，并通过电缆传送至转换器通过智能化处理，实现流体瞬时流量、累积流量的显示及流量数据与微机系统之间的通讯和控制。 |
