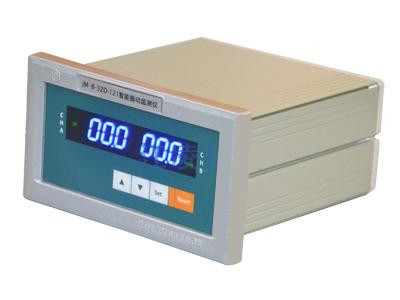

智能振动监测仪
放大图片
产品名称:

智能振动监测仪

产品型号: JM-B-3ZD
发布日期: 2022-09-25
智能振动监测仪详细资料:

产品详细介绍

概述
  JM-B-3ZD 智能振动监测仪是全新一代的智能化双通道振动监测仪表。主要用于监测工业旋转机械设备由于转子的不平衡、不对中、机件松动、滚动轴承损坏、齿轮损坏等所引 起的绝对振动,如机壳振动,轴瓦振动,机架振动等。同时也可以监测旋转机械的相对振动,如轴振动,摆度等,并输出振动的烈度和振幅数据。
  JM-B-3ZD 智能振动监测仪可以接受来自非接触式电涡流传感器、压电式振动速度传感器、压电式加速度传感器、磁电式振动速度传感器等的信号。同时,它具有与多种外接系 统(PLC系统、DCS系统及BAS系统等)数据通讯的接口能力,如: 4~20mA模拟量输出接口、两级开关量输出接口、总报警危险输出接口、RS485数字通讯接口及TDM实时缓冲信号输出接口等,以实现与不同工业现场设 备的测量要求。
  JM-B-3ZD 智能振动监测仪完全实现数字化,稳定性好、准确性高、人机友好、维护方便可靠。



特点
1、内置最新微处理器,具有完全智能化,人机操作友好
2、双通道振动数据采集、控制、显示
3、盘式紧凑型外壳,安装方便简单
4、适宜长期在线监测,安装调试方便简单,无需现场维护
5、金属外壳设计,坚固耐用
6、具有很强的抗振、抗干扰能力,适合恶劣环境使用
7、宽电压供电设计,符合多国供电标准
8、丰富的输出接口配置,几乎可以与所有外接系统实现数据通讯
9、测量参数设定具有密码权限保护
10、具有丰富的参数设置功能,如: 量程、报警、危险、比例因子、单位、延时时间、旁路设定等



应用领域
  JM-B-3ZD 智能振动监测仪主要应用于发电、钢铁、冶金、化工及轨道交通等工业领域内的旋转和往复运动等相关的机械设备振动监测与测量。可以应用于该系统的机器类型包括但不限于此:

• 风机
• 电动机
• 泵
• 离心机

• 减速机
• 齿轮箱
• 磨煤机
• 水轮机

  此外,通过我们的产品定制能力对标准功能监测模块类型进行改造,可以满足特殊的应用要求。详细信息请向我公司的销售专业人员咨询。



技术参数
1、显示方式: LED数码管显示
2、测量范围:(1)频响: 4~4KHz(轴振动)/10~1KHz(瓦振动)
        (2)振幅: 0~500µm内任意设置(峰-峰值);出厂值为: 0~200µm
        (3)烈度: 0~50.0mm/s内任意设置(真有效值);出厂值为: 0~20.0mm/s
3、测量精度: ≤±2% FS
4、输出接口:(1)电流输出: 4~20mA(负载≤1KΩ)
        (2)二级开关量输出: 5A/30Vdc 或5A/250Vac SPST干节点
        (3)总报警、总危险开关量输出: 3A/27Vdc 或3A/250Vac SPST干节点
        (4)TDM缓冲信号输出: 传感器原始信号,输出阻抗100Ω,最大传输距离300米
        (5)数字通讯: RS485通讯、MODBUS RTU协议(选配)
5、工作温度:-30~65℃
6、储藏温度:-45~85℃
7、相对湿度:≤85%
8、供电电压:AC85V~265V/50-400Hz
9、功    耗:≤15W
10、安装方式:盘式
11、外形尺寸:170mm×95mm×175mm(长×宽×深)
12、开孔尺寸:152mm×77mm(长×宽)

订货指南

 订货号

 传感器选择   A

 量程选择   B

 扩展   C

 JM-B-3ZD-A B C

  智能振动监测仪


 1:   ZHJ-2振动速度传感器

0:0~50.0mm/s及0~500μm量程范围

 内部编号

 2: CWY-DO-φ8mm电涡流传感器

 内任意设定

用户无需选择

 3: ZHJ-2D压电式速度传感器



 4: ZHJ-2G压电式加速度传感器



 5: ZHJ-3D低频振动传感器



 n: 特殊要求





注释:特殊要求选型需要描述具体要求,“*”表示默认项。
