音叉式物位开关概述：
音叉式物位开关由于振幅可调，便于测量不同状态和密度的物料，适用于各种料仓固体物料料位以及各种容器内液位的定点报警或控制。
固体物料：粉煤灰、水泥、石粉、塑料颗粒、盐、糖等。
液体介质：水、酸、碱、泥浆、纸浆、染料、油类、牛奶、酒类、饮料等。
音叉式物位开关工作原理：
音叉物位开关由发讯叉体和放大器两部分组成，在叉体根部压紧两组压电晶体，一组做为驱动器，驱动叉股产生振动；另一组做为检测器，用以将叉股振动转换成电压信号。当叉股受阻时，振荡器的振幅变小，继电器输出开关信号。

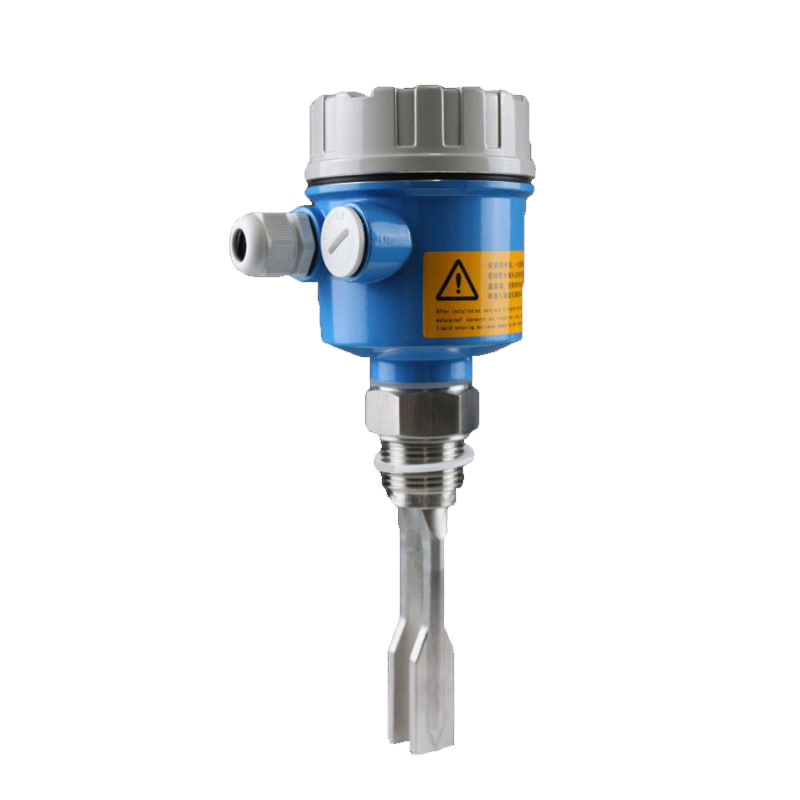

烧结四氟音叉物位开关实物图：
音叉物位开关产品特点：
1、 适应性强：被测介质不同的电参数、密度对测量均不产生影响。结垢、搅动、湍流、气泡、振动、中等粘度、高温、高压等恶劣条件对检测也无影响；
2、 不需调校：由于音叉物位开关的检测不受被测介质电参数及密度的影响，所以无论测量何种介质都不需要现场调校；
3、 免于维护：由于音叉物位开关的检测过程由电子电路完成，无活动部件，所以一经安装投入适用便不需要维护。
音叉物位开关技术参数：
1、 供电电压：DC 24V 或 AC 220V；
2、 工作温度：叉体 -40～150℃；
3、 环境温度：-20～70℃；
4、 工作压力：≤2MPa；
5、 介质密度：≥ 0.7g/cm3；
6、 输出方式：继电器输出 （AC 220V/5A,DC 28V/10A）；
7、 功率消耗：0.5W；
8、 高低位报警：现场可设置为HLFS（高位报警方式）或LLFS（低位报警方式）；
9、电气接口：M20×1.5；
10、过程连接：1″NPT螺纹安装（标准，可选BSPT），法兰安装（可选）；
11、外壳防护：IP65；
12、防爆标志：Ex dⅡCT4。
音叉物位开关使用与维护：
1、进料孔不能直接对准音叉，如果无法躲避时，为防止压实的大块物料落到音叉上，须在音叉上面大于20cm处设防护板，或加保护罩，以免损坏叉体。如果是风送物料时可设防风板。
2、振动较强的场合，可用绳索吊装叉头（必须特殊定货）。
3、不可将仪表设置在阳光直射处，如阳光直射可设一块隔热板。
4、外壳安装要使电缆出线孔朝下，并加橡皮圈密封防止水滴渗入壳内。
5、使用前先检查仪表的工作和延时，无误时方能投入运行。
6、仪表要定期检查，清除叉体上的沉积物。
7、接地线要与容器壁或大地良好接触，接地电阻＜2Ω。
8、音叉限位开关通常采用侧装方式安装与仓体侧壁对料高度进行上下限位置检测，当仓体不便侧面开孔时可采用顶装，位置选择能避开料位冲击的位置。
音叉式物位开关订货须知：
请按选型标记注明各项参数
另外注明介质名称、温度及压力
测料位时，注明物料名称、粒度及容重
如选用其它法兰标准时，请注明标准号
请注明是否需用法兰保护罩或防护板
|
