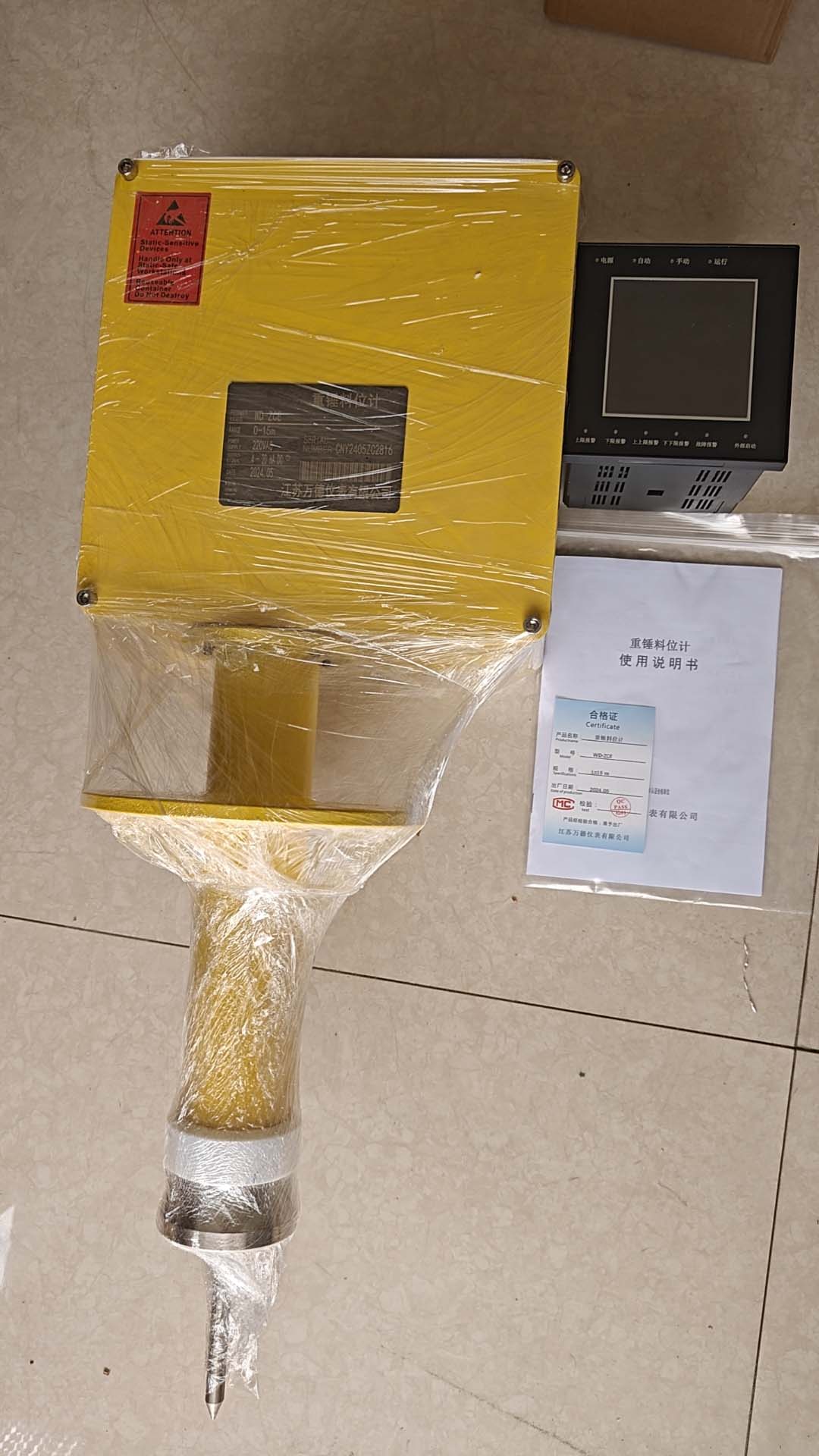

触摸屏重锤料位计
放大图片
产品名称:

触摸屏重锤料位计

产品型号: WD-ZCE
发布日期: 2022-01-18
触摸屏重锤料位计详细资料:
一、概 述
触摸屏重锤料位计的电子器件采用智能电机控制。每个测量周期均以测锤/ 钢缆组件降至容器内部的方式启动。钢缆下降/ 提升的量等于在J 安装点下方自测量起始点至物料表面之间的无料空间距离。 该距离使用霍尔效应探测技术和微控制器计时器电路进行测量,测量分辨率在0.045"之内。在探测与物料表面接触时还采用了磁技术。测量数据刷新后, 电机反向运行,测锤/ 钢缆返回至初始位置。达到介质可视化,过程自动化的目的。在上升过程中对距离进行测量和校验。根据测得的距离和在配置过程中由操作员或安装员设定的有效测量范围确定料位。料位报警(高位和低位)与测得的料位进行比对,如必要,高位和低位报警继电器输出将改变状态。
重锤式料位计的智能电机传动系统控制着系在不锈钢钢缆上的重锤向下降,重锤接触介质表面的瞬间停止下降,而后重锤式料位计改变电机的转动方向将重锤收回。测量过程中,重锤式料位计通过专利的双光学传感器的精确计量,获取料位信号,并将料位信号变送为4~20m A 模拟量信号、R S485信号或脉冲信号输出。控制显示器采用51 系列单片机,由程序控制传感器的整个探测过程的动作并检测其信号,进行计算,在面板上的显示窗口显示料位数字,并有相应的报警输输出,测量可手动测量控制。本料位计现场表(一次表)可分位二种规格:0-8米、0-16米、0-32 米。该表具有控制和显示料位高度功能。
二、主要技术指标
1.传感器
★测量范围:0-8米,0-16米,0-32米 等
★测量精度:±1%
★重复性:±1%
★分辨率:±3cm
★探测速度:0.15m /s
★测量带:不锈钢钢丝绳
★探测器重量:2kg(0-16m );2kg(0-32m )
★电机停转力矩:5N .m
★功耗:运行时60W
★环境温度:-5℃-+60℃(特殊场合订货时需注明)
★重量:25kg
2.控制显示仪表
★电源电压:220VA C ±10%;50H z±1H z
★功耗:静止时15W ;运动时 75W
★环境温度:-30℃-+60℃
★数字显示:6位LED
★与传感器最大距离:500m
★超大屏幕直接显示:为方便客户,客户可定制超大屏幕显示数据
★重量:30kg

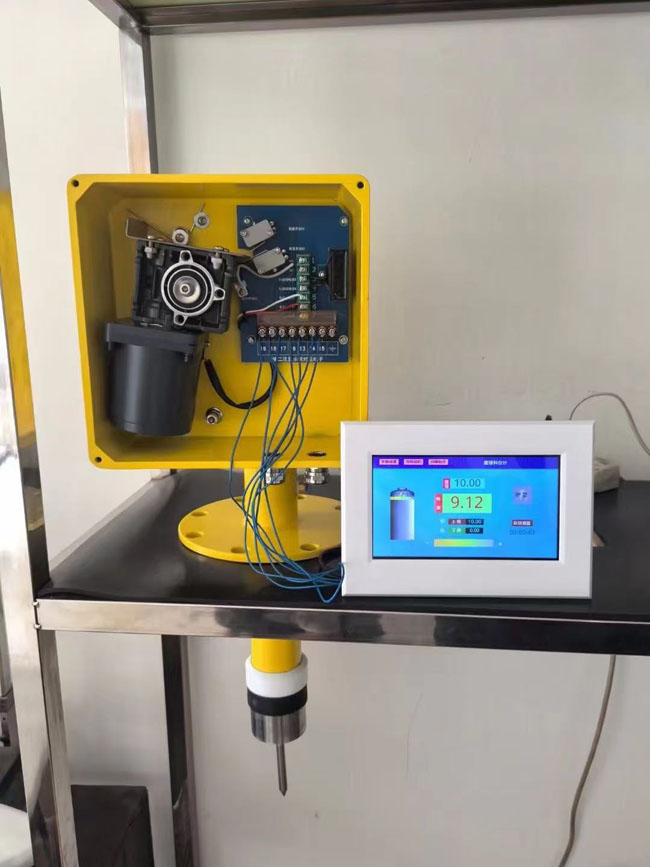

三、认识重锤料位计
当探头接到探测命令时:电机正转,经减速机带动齿轮轴和绕线筒转动,使钢丝绳下放,带动探测器由仓顶下降。当探测器降至料面时被料面托起而失重,钢丝绳松弛,灵敏杠杆动作使接近开关接触,控制箱得到该信号立即发出电机反转命令,探测器上升返回,直到重锤碰上到顶接近开关,电机停传,探测器回到仓顶原始位置,完成一次探测过程。在此过程中控制箱显示仪表通过检测计数轮的转数计算出探测器从仓底到料面的距离,在面板进行数字显示,
五、安装和接线
1.一次表的安装
(1)在仓顶选择安装料位计的合适位置:
测量点的选择应避开进料口及下料口,并尽可能选择在装料及卸料过程中均近似于等高测量的位置。在圆顶的水泥、粉煤灰仓上,应选择远离吹灰管、与吹灰管不在一条直线上、距仓顶圆心距离为半径的2/3 处作为安装位置。在电厂煤粉仓上,为了与原手摇探探测器数据更好的对照,应该选择与原手摇探探测器距离较近的位置。要求测量点下方无铁架等杂物,以免妨碍测量。
(2)准备法兰、钢管及钢板,约300*500m m 铁皮仓顶不用此板,水泥仓顶 应准备此板。在铁板上开孔,孔径= 铁管外径= 8-10m m 。
如料仓为露天,需要加防霜罩,所以 L 要求固定到仓顶后高度为100m m 左右,如在有房屋的条件下,可加长至300-400m m 。
(3)焊接
将法兰与铁管焊接好,注意互相垂直。在仓顶适当的位置开孔,孔 径= 铁管外径。将铁管焊在仓顶圆孔上。注意用水平尺找好水平。
水泥仓顶:
将法兰、铁管及铁板焊接好,注意互相垂直。在仓顶适当位置开孔,孔径为100m m 左右。再将铁板放于孔上,固定到水泥仓顶上。建议用混泥土将其封住。安装时还应注意料位计方形的外形与法兰四个孔的相对位置。以保证料位在现场有合适的角度。
(4)安装一次表
将仪表底部预留钢丝绳上的锁紧螺丝、钢管、探测器全部拆下。将钢丝绳从除尘支架穿出,将料位计固定在除尘支架上。将穿出后的钢丝绳从锁紧螺丝中间孔穿过,将探测器套在U 型钢管上,之后有将钢丝绳从U 型钢管穿出,最后在将钢丝绳穿过锁紧螺丝中间孔,拧紧螺母,压紧钢丝绳,将钢丝绳和探测器放入仓内,固定好仪表。钢丝绳留的长度要保证探测器在仓顶下方200m m 处。首先要量好仓顶厚度,仓顶厚度+200m m 才是应留的长度。
(5)一次表检查
应在断电状态下开盖进行仔细检查。
a.钢丝绳应绕在大筒上整齐排列,在两个导轮间正确穿过。
b.检查到底开关
用万用表测量端子1# 2# ,万用表应该是导通的。把手伸到除尘架处,将钢丝绳向上提一下,弹簧带动的小摆臂应使开关碰上,这时万用表应指示4# 5# 间为接通状态。手放开,开关又断开。即为正常状态c.检查到顶开关
用万用表测量端子1# 2# ,在正常静止待检测状态,探测器应在顶部,滚筒与到顶开关接触,1# 2# 之间为接通状态。


四.探头安装
◆机械传动部分安装于料仓顶端,仪表控制部分必须安装于中控室或
其他室内场所.
◆机械传动部分必须垂直安装于料仓顶部,允许最大偏角为2°
◆安装位置须远离进料口
◆安装位置须与仓壁保持一定距离
◆钢管长度须短于300m m
◆钢丝绳选型长度须大于料仓高度
◆若料仓满仓时,必须确保探测锤与物料保持至少100m m 的距离
五.维护与保养
◆钢丝绳时限: 5000 运行周期次数
◆电机时限: 4000 小时.
◆钢丝绳会随着运行次数的增加, 由于磨损而逐渐起毛破损,当破损严重时会互相缠绕引起电机堵转,进而触发保护
电路报警, 此时须断电检修, 更换钢丝绳.
◆有条件的可以定期检查钢丝绳状况, 当发现钢丝绳破损严
重时, 请提前更换钢丝绳.
更换钢丝绳方法:
①将本设备的机械传动部分从安装法兰上卸下.
②打开机械传动部分的前盖,将钢缆卷轮拆下.(如图A )
③用钢丝绳剪, 老虎钳等工具, 将损坏的钢丝绳剪断并取出.
④将新钢丝绳从钢缆卷轮上的小孔穿入, 按逆时针方向绕绳, 即钢缆卷筒为顺时针方向转动, (如图B ),钢丝绳装完后,将固定绳头的螺
钉拧紧.
七、常见故障处理
如果故障指示灯长亮,重锤料位计控制箱进入保护状态,主要是
起到保护电机和稳压电源不会损坏。报警大概分为4 种故障。
1:最常见的问题,重锤料位计埋锤,如果是定时自动测量,正好下料的时候,料位计探测。物料把锤埋进物料里。这是锤拉不上来。出现报警。(处理方法。把控制箱断电重新启动,这是收锤指示灯亮,等2 分钟左右应该停止。如果大于5 分钟又出现故障一直亮,说明锤没有上来,要等空仓时候再重新启动)。
2:重锤不探测报警,就是重锤在归位位置,按下启动按钮重锤不
下锤,这是找万用表测量1# 和2# 接线端子,按一下启动按钮,放锤指示灯亮,万用表应该显示15v 到20v 的直流电压。如果没有
电压。把控制箱打开,检查24v 开关电源的指示灯。如果24v 电源是好的,可能是驱动继电器坏了。如果万用表测量有15v 到20v 电压,不探测。可能是驱动电机坏了。
3:出现报警如果上面2 种问题抖不是,这是要打开重锤料位计探头,松开除灰尘的M 5 螺丝,检查钢丝绳有没有拉直,如果没有拉直,很有可能是锤头掉入料仓了。如果钢丝绳是拉直的,可能是钢丝绳缠绕主力,按下启动按钮,把钢丝绳向下拉。
安装注意事项:
1.本物位计应垂直安装在支架上,钢丝绳不能与壳体底座中心孔任何触摸,否则钢丝绳使用寿命大大减低。
2.本料位计在使用坏境恶劣的情况下,为增加其使用寿命,还应注意护理与保养,以增加其使用寿命。方法如下
①定期给重锤料位计除尘(一般为10 天左 右)。除尘方法,松开重锤料位计的M 5 螺丝,打开除尘门。用毛刷去除里面的灰尘。
②在齿轮转动机构上加注液体润滑油,使各个转动部分充分润滑,增加其使用寿命。如果使用中达到上述注意事项,本料位计寿命将大大延长,使用得得心用手。
