自力式氮封阀产品概述
自力式氮封阀(氮封装置)主要用于储罐顶部氮气压力恒定控制，自力式氮封阀是一种无须外来能源，以弹簧为动力核心利用被调介质自身的压力来控制阀芯位置变化，达到自动调节和稳定压力的目的，以保护罐内物料不被氮化及储罐的安全。该阀由WDZYVP快速泄放阀及自力式微压调节阀两大部分组成。快速泄放阀由压力控制器及ZMQ-16K型单座切断阀组成。
自力式氮封阀工作原理
储罐内压力升高至设定压力时，快速泄放阀迅速开启，将罐内多余压力泄放。微压调节阀在储罐内压力降低时，开启阀门，向罐内充注氮气。因微压调节阀必须使用在压力为0.1Mpa压力以下，现场压力较高，必须安装ZZYP型压力调节阀将压力调节阀将压力降低至0.1Mpa以下才可使用。公称压力0.1Mpa，压力可按分段设定，从0.5Kpa 至66 Kpa以下，介质温度温度≤80℃。
自力式氮封阀性能特点
1、无需外加能源，能在无电、无气的场合工作，既方便又节约能源，降低成本。
2、氮封装置供氮，泄氮压力设定方便，可在连续经营的条件下进行。
3、压力检测膜片有效面积大，设定弹簧刚度小、动作灵敏、装置工作平衡。
4、采用无填料设计，阀杆所受磨擦力小、反应迅速、控制精度高。
5、供氮装置采用指挥器操作，减压比可达100:1，减压效果好、控制精度高。
6、氮气压力设定范围广，低至0.5Kpa高至1000Kpa，比值达高；
7、调节调压力检测膜片有效面积大，设定弹簧刚度小，动作极灵敏。
自力式氮封阀主要技术参数
|
公称通径(mm)
|
20
|
25
|
40
|
50
|
80
|
100
|
150
|
|
阀座直径(mm)
|
6
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
|
额定流量系数Kv
|
3.2
|
5
|
8
|
10
|
20
|
32
|
50
|
80
|
100
|
160
|
250
|
400
|
|
压力调节范围
|
0.5～70 20～120 60～400 300～700 500～1000 KPa
|
|
公称压力PN
|
1.0、1.6 MPa
|
|
被调介质温度
|
80、200 ℃
|
|
流量特性
|
快开型
|
|
调节精度
|
≤5%
|
|
允许压降(MPa)
|
1.6
|
1.6
|
1.1
|
0.6
|
0.4
|
|
薄膜有效面积(C㎡)
|
200
|
280
|
400
|
|
允许泄漏量
|
符合ANSIB16.104—1976 IV级
|
|
阀盖形式
|
标准型 (整体式)
|
|
压盖型式
|
螺栓压紧式
|
|
密封填料
|
V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料
|
|
阀芯形式
|
单座型阀芯
|
|
流量特性
|
直线性
|

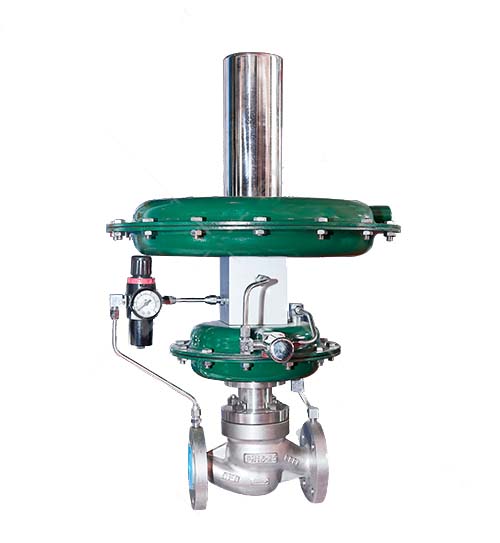

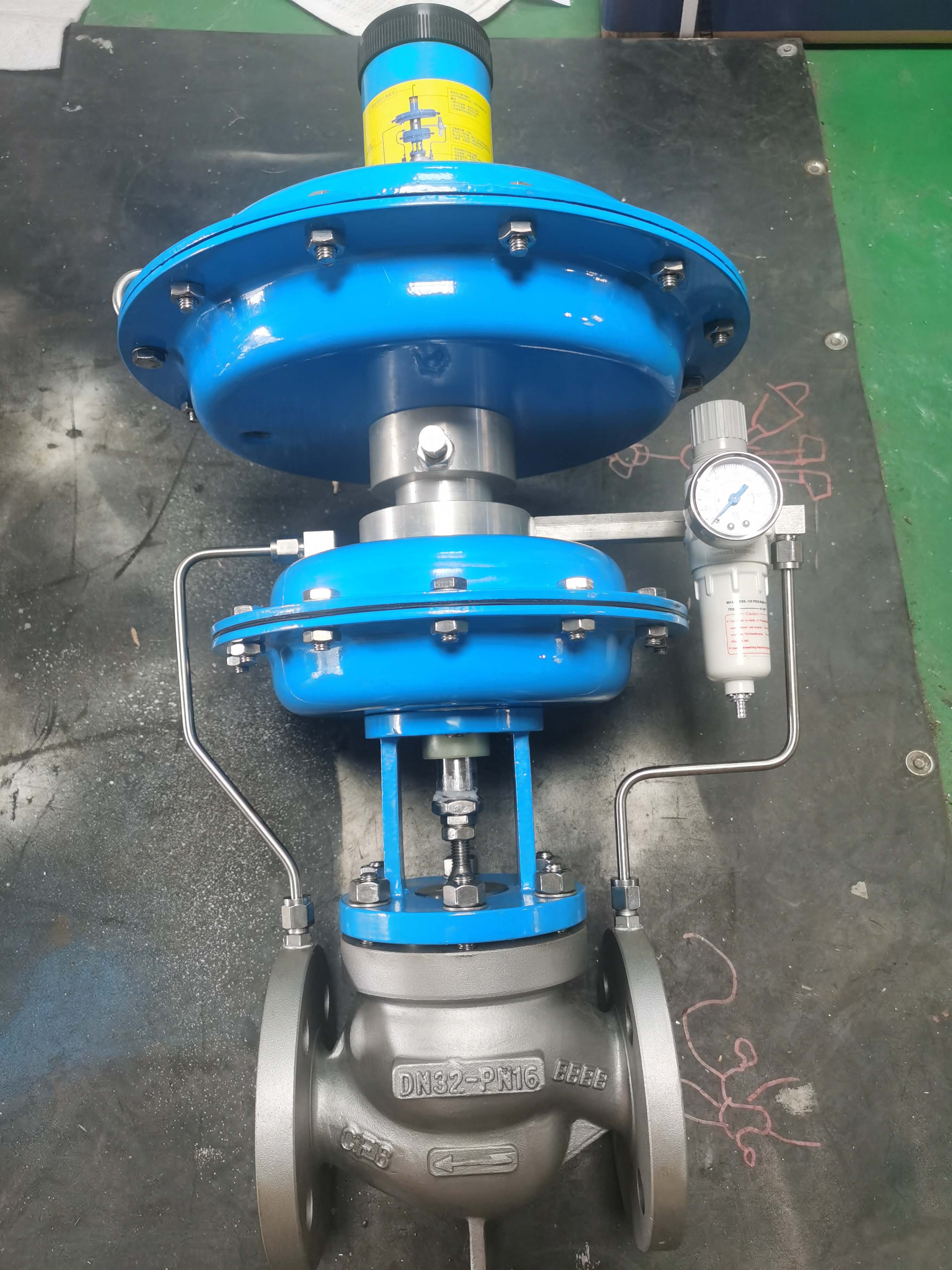

自力式氮封阀实物图：
