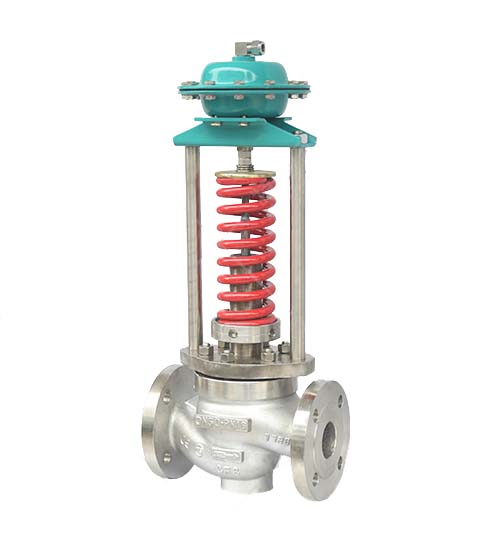

自力式套筒压力调节阀产品概述
自力式套筒压力调节阀是由阀体和平衡弹簧等部件组成，无需外加能源，利用被调介质自身压力为动力源引入执行机构推动弹簧控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定，具有动作灵敏，密封性好，压力设定点波动小。广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
性能特点
1、自力式压力调节阀的压力设定值在运行中可也能进行调整；
2、采用快开流量特性，动作灵敏、调节度高、密封性能好；
3、各种工业设备中气体、液体、蒸汽等介质压力的自动控制；
4、根据现场使用的压力以及温度可选用定制的高压型或者高温型。
自力式套筒压力调节阀产品型号
|
类别
|
型号
|
类别
|
型号
|
|
单座压闭型
|
WDZYP-16～64B
|
单座压开型
|
WDZYP-16～64K
|
|
双座压闭型
|
WDZYN-16～64B
|
双座压开型
|
WDZYN-16～64K
|
|
套筒压闭型
|
WDZYM-16～64B
|
套筒压开型
|
WDZYM-16～64K
|
压闭型：用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
压开型：用于阀前压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。
自力式套筒压力调节阀主要技术参数
|
公称通径DN（mm）
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
阀座直径DN（mm）
|
10
|
12
|
15
|
20
|
|
额定流量系数Kv
|
1.8
|
2.4
|
4.4
|
4
|
11
|
20
|
30
|
48
|
75
|
120
|
190
|
300
|
480
|
760
|
|
允许压差（MPa）
|
2.5
|
2.0
|
1.6
|
1.0
|
|
公称压力（MPa）
|
1.6 4.0 6.4
|
|
固有流量特性
|
快开
|
|
保证调压阀正常工作的最小压差P（MPa）
|
0.05
|
|
压力分段范围（KPa）
|
15～50 40～80 60～100 80～140 120～80
160～220 200～260 240～300 280～350 330～400
380～450 430～500 480～560 540～620 600～700
680～800 780～900 800～1000 900～2000
|
|
工作温度℃
|
液体≤140;气体≤80；配冷凝器和散热片≤350
|
|
适合介质
|
气体、蒸汽、低粘度液体
|
|
法兰尺寸、型式
|
PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凸式
或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
|
|
结构长度
|
按GB12221-89标准
|
|
执行机构信号接口
|
内螺纹M16×1.5
|
