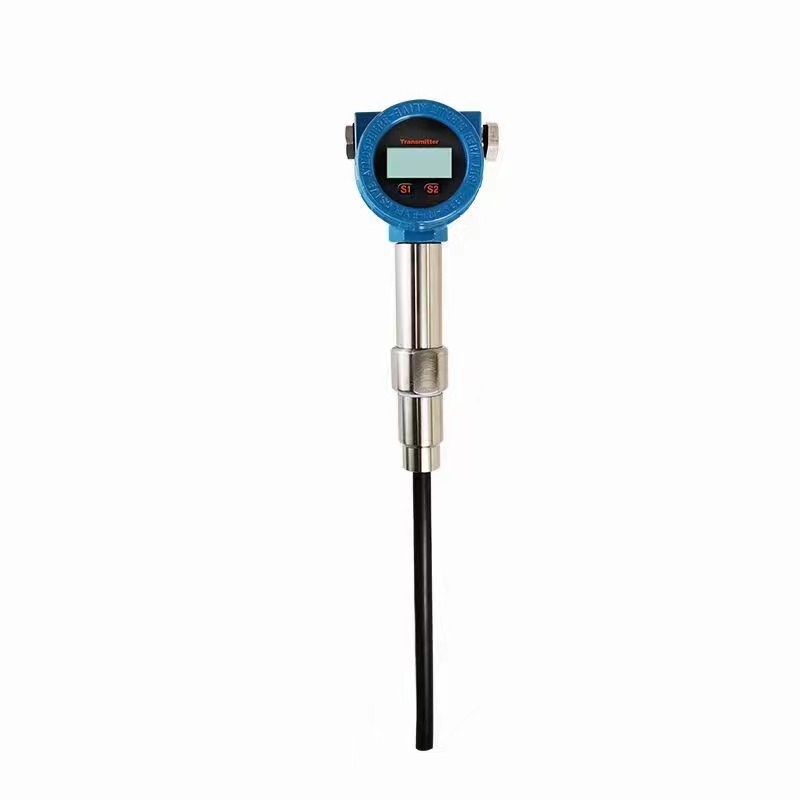

粉尘浓度检测仪
测量尘埃粒子经过一个固定探头的静电荷感应量。尘埃粒 子与探头感应产生静电荷，通过探头进行信号放大并传送进监 测控制系统，静电荷的大小与尘埃粒子的流量成比。本系统的 高科技电子线路把这部分电荷转换成为控制信号输出，启动粉 尘超标排放警报，同时用于连续记录粉尘粒子的总量或浓度。
WDD-B42\B43 系列粉尘浓度检测仪提供了目前先进的静电交流耦 合技术。这是现代精确稳定的监测技术，特别适合连续排放记 录和数据累积。本监测系统工作原理是运用尘埃粒子流经探针 周围所产生的电荷感应来确认尘埃粒子在线排放量(mg/sec)
或排放浓度(mg/m³)。 在燃烧工况相对稳定的情况下(即在同 一个排放点上，流速、温度、压力、湿度和烟尘颗粒性质都没 有很大的变化，小于±90%的变动),本系统经直接校定后也 可用于在线监测排放浓度(单位=mg/m³)。
使 用 范 围
SCOPE OF USE>>
WDD-B42\B43 系列粉尘浓度检测仪
广泛应用于各种工业用途，包括：炼钢、发电、 石油 、 化工 、 医药 、 建材加工 、 采煤和采矿 、 水泥 制造和包装等行业 。 典型用途包括布袋除尘器滤袋 破损的探测或粉状材料回收、产品输送总量监测， 各种大小、各种燃料的锅炉烟尘排放浓度监测。
粉尘浓度检测仪技术参数
|
操作环境温度
|
20---60℃(电子部件)
|
|
操作环境湿度
|
90%RH不结露
|
|
操作环境振动
|
最高连续震荡量，如何方向、频率：平均方根值2g(20m/s2)
|
|
操作环境电磁场
|
在50HZ时最高值=60A/m
|
|
操作环境保护
|
等级：IP65/NEMA4,铝合金壳体适合非腐蚀环境安装，传 感器为不锈钢材质
|
|
环境温度
|
-20---65℃
|
|
传感器结构
|
固态传感器，360°全向感应
|
|
粉尘颗粒大小范围
|
400μm以下，其他需定制
|
|
管道气体压力
|
-0.1-1.6MPa,其他需定制
|
|
管道气体流速
|
0.1m/s-30m/s,其他需定制
|
|
管道气体温度
|
-40-250℃,其他需定制
|
|
零点漂移(时间)
|
每年不大于量程的1%
|
|
零点漂移(温度)
|
在标称范围内不大于1%
|
|
满量程漂移(时间)
|
每年不大于量程的1%
|
|
满量程漂移(温度)
|
在标称范围内不大于1%
|
|
电路稳定性
|
选用高稳定性、低功耗电子元器件
|
|
抗噪音性能
|
所有50、60HZ的音频、谐波信号均滤掉
|
|
输出方式
|
4--20mA两线制
|
|
测量范围
|
0--10mg/50mg/100mg/200mg/1000mg/30g/100g/m³ (出厂前，根据客户需求调校好测量范围)
|
|
测量精度
|
±10%,5%,2 . 5%,1%可选
|
|
供电电源
|
DCB4V/1A
|
◎ WDD-B42\B43 系列粉尘浓度检测仪特点：
▶1、采用先进的实用技术—专利改进型静电交流耦合技 术，对粉尘的探测灵敏度高，线性度好，粉尘沾染探头后不 影响测量灵敏度，免维护免清理。
▶2、WDD-B42/B43 标准二线制4-20mA 电流输出，
抗干扰能力强，易于远距离信号传输，对信号传输导线无特 殊要求，输出电流与粉尘浓度成线性关系，方便后续的PLC 数据处理。
▶3、安装使用与二线制压力变送器完全一致，现场工程 技术人员无须任何特殊培训即可正确使用，安装方便运行 可靠。
>4、接线盒内置一体化变送器输出的4-20mA 电流与粉 尘感应探针之间电气隔离，实现信号的安全传输。
>5、WDD-B43 带有显示功能，(带继电器输出选配) 显示内容有4种模式，按面板键设置如下：(见图1)
A.4-20mA; B.200mg\m³;
C.500mg\m³; D.1000mg\m³。
|
