24路彩色无纸记录仪概述
随着工业现场的日渐规模化、集中化和复杂化，多通道数据采集处理及控制、复杂信息彩色显示、触屏操作等应用越来越深受现场用仪单位的欢迎，因此一款数据处理能力强、运行可靠性高、记录存储容量大、显示内容丰富、计算性能出色及系统事件响应迅速的卓越产品很有必要。我司研发的中长图彩色无纸记录仪,其非凡的性能使得在应用工业更高强度任务更复杂数据处理的同时，也能长期保持系统的高稳定性运行主要应用于石油石化、化学化工、造纸塑胶、纺织印染、冶金建材、科教国防、生物医疗、市政环保、能源计量、食品粮油、烟酒饮料、设备制造、设备成套及农林畜牧渔等各行业。
24路彩色无纸记录仪特点
显示功能多样化

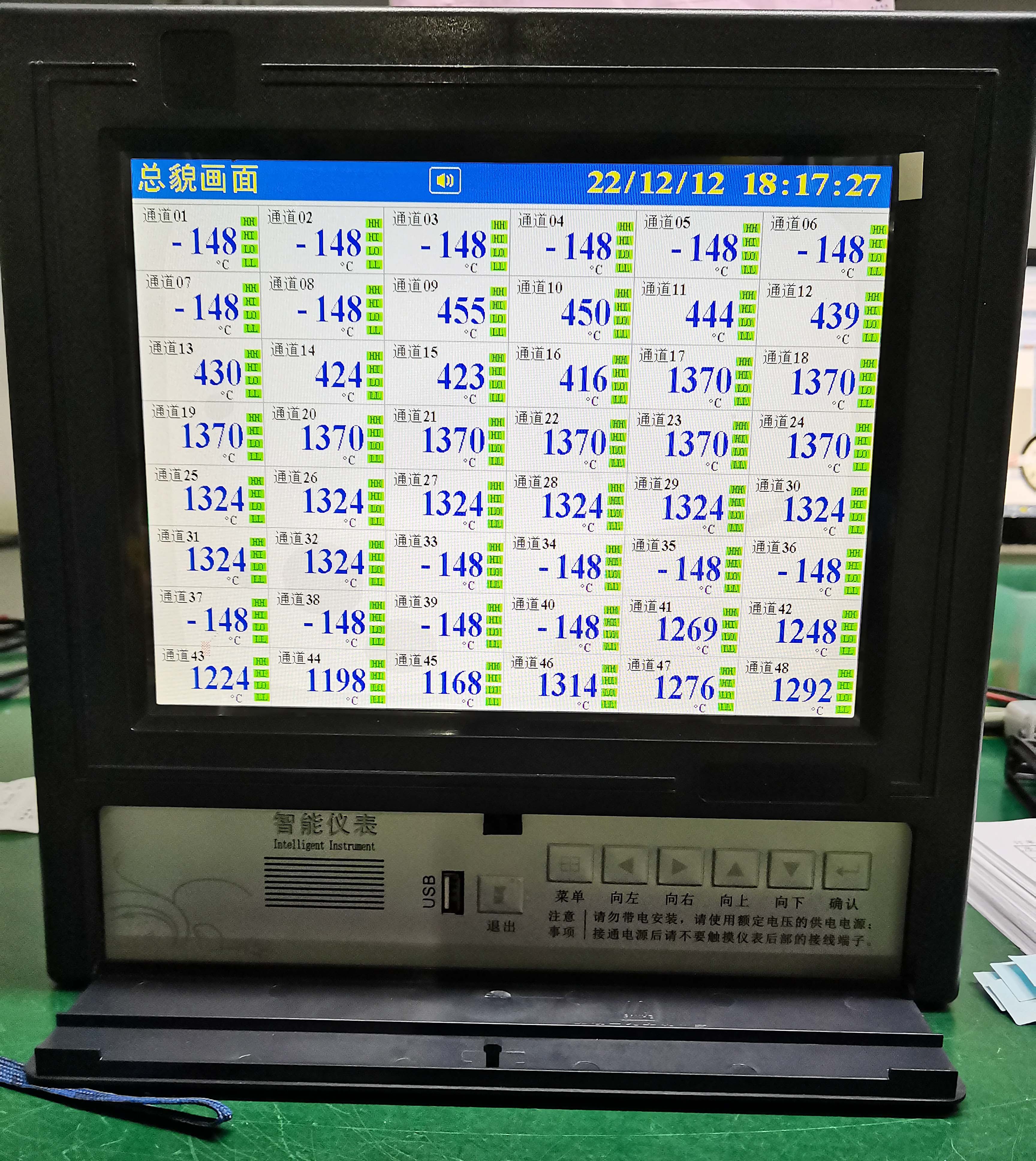

总貌画面、棒图画面、实时趋势曲线画面、历史曲线追忆画面、列表查询画面等多种不同元素画面来显示仪表信息，其显示信息量大、分辨率高、画面清晰、界面友好
输入功能齐全
全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可，通用性强
选配/附加功能丰富
选配功能：数据备份、串口通讯、串口打印、报警功能、馈电输出、变送输出、流量累积、以太网功能、PID控制等
附加功能：定批量控制、继电器延时、报警延时等
适用性、可靠性强
日常维护工作量非常小、运行费用低、应用领域广泛、抗干扰性能好、稳定性高、响应速度快、转存数据兼容性强
24路彩色无纸记录仪技术指标
显示
屏幕： 10.4英寸真彩TFT LCD（800*600点阵）
精度： 实时显示：±0.2% F.S.
追忆精度：±0.2% F.S.
注意
热电偶应去掉冷端误差
处理器
采用高性能的ARM Cortex-M3 32位的RISC内核，可同时实现多路信号采集、记录、显示和多路报警
存储模块
采用大容量并行NAND FLASH闪存芯片存贮历史数据，采用串行FRAM存储芯片存贮系统配置参数等关键信息
输入功能 输入规格：全隔离万能输入，最大支持48路模拟量输入
电压输入：0-5V、1-5V、0-20mV、0-100mV
电流输入：0-10mA、4-20mA、0-20mA
电阻输入：Res
频率输入：频率信号（PI）（频率范围：0-30000HZ）
热电阻：PT100、Cu50、G53、Cu100、BA1、BA2（要求三线电阻平衡，引线电阻<10Ω）
热电偶：S、B、K、T、R、E、N、J
辐射高温计：F1、F2
钨铼：WRe3-25、WRe5-26
注意
其它输入信号（如开关量输入（DI）、脉冲量输入（PI））或分度号（如PT1000）需在订货时注明
输出功能
配电输出：最多支持16路变送器隔离配电+24VDC，标准配电≤30mA（最大负载能力可定制），支持其他规格隔离配电（如12VDC、5VDC配电输出）
变送输出：最多支持8路通道的标准电流变送输出，负载能力750Ω（最大），方便了显示仪表或DCS/PLC的采集，实现了信号的长距离传输
继电器报警输出：最多支持24路继电器报警输出，触点容量1A@250VAC/1A@30VDC，可组态上上限、上限、下限、下下限报警
通讯打印
通讯接口：RS232C或RS485，支持Modbus RTU协议，波特率----（1200、4800、9600、19200、38400、57600）
以太网接口：标准RJ-45以太网接口
打印接口：RS232C直接连接微型打印机，波特率1200
记录功能
记录容量： 64/128/192/248MB（FLASH容量可选择）；
记录间隔：1秒至240秒，共分11档：
1/2/4/8/12/24/36/60/120/180/240秒可选；
记录时间：记录时间的长短与FLASH存储器容量、输入点数、记录间隔有关，计算公式如下（代入数值的单位要与公式中一致）：
数据转存
数据备份和转存：支持USB 1.1 、2.0 优盘，支持1G到32G的U盘进行数据转存，兼容性强，可兼容市面上绝大多数的U盘（推荐使用工业版优盘）
供电电源
供电电源：100~240VAC（额定电压220VAC），50/60HZ交流电源供电，支持24VDC（18VDC-36VDC）直流电源供电，支持12VDC（9VDC-18VDC）直流电源供电（直流供电需在订货时注明）
保护功能
断电保护： 内置存储器保护参数和历史数据，断电后永久保存
时钟保护： 集成硬件时钟，掉电后也能准确运行
误差精度
热电偶冷端补偿误差： ±2℃
时钟误差： ±2 秒/天
工作环境
工作温度： 0～50℃（避免日光直晒）
相对湿度： 0～85%R.H（无凝结）
海拔高度： <2000m（特殊规格除外）
注意
禁止在易燃、腐蚀性环境下工作
运输和贮存环境
运输和贮存温度： -20～60℃（避免日光直晒）
运输和贮存湿度： 5～95%R.H（无凝结）
仪表净重
净重：≤6.5Kg
技术指标说明
注意
技术指标为本系列仪表通用指标，功能配置请以实物为准。
技术指标若有与实物仪表不相一致时，请以实物为准。
24路彩色无纸记录仪注意事项
开箱时如发现仪表因运输而致的破损，请与厂家联系
本系列仪表适用于一般工业场合，如有特殊的使用要求请另行设置保护装置
为了您和仪表的安全，请勿带电安装。请使用额定电压的供电电源，正确接线，妥善接地，接通电源后，请不要触摸仪表后部的接线端子，以防触电
仪表请安装在室内，安装位置请保证通风顺畅（以防仪表内部温度过高），避开风雨和太阳直射，切勿在下列场合中安装：
温度和湿度超过使用条件的场合
有腐蚀性、可燃性或爆炸性气体的场合
有大量粉尘、盐及金属粉末的场合
水、油及化学液体易溅射到的场合
有直接振动或冲击的场合
电磁发生源的场合
仪表在靠近电源动力线、强电场、强磁场、产生静电、噪声或交流接触器等干扰的场合应采取相应的屏蔽措施
为避免测量误差，传感器是热电偶时，请使用相应的补偿导线 传感器是热电阻时，要使用三根规格相同而且电阻值小于10Ω的铜导线，否则会造成测量误差
为延长仪表的使用寿命，请定期进行保养和维护。请勿自行维修和拆卸仪器。擦拭仪表时请用干净软布，切勿蘸取酒精、汽油等有机溶剂清扫，可能造成变色或变形
如果仪表有进水、冒烟、异味、异响等情况时，请立即切断供电电源，停止使用并及时与供货商或我公司取得联系 |
