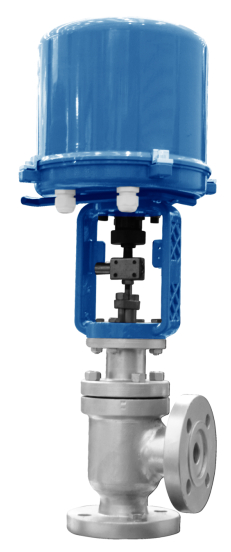

电动角形调节阀
放大图片
产品名称:

电动角形调节阀

产品型号: WD107D
发布日期: 2013-11-14
电动角形调节阀详细资料:

WD107D系列电动精小型角形调节阀

WD107D系列电动精小型角形调节阀门体形状简单、易于锻造成形.可弥补铸件组织疏松造成的缺陷。

它具有动作稳定可靠、流路简单、防堵性能好等优点。适用于高粘度,含有最浮物和颗粒状固体介质的调节和-需要直角安装的场合。

主要技术参数:



公称通经(mm)

20

25

40

50

65

80

100

150

200

250

300

阀座直径(mm)

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系数KV

1.6

2.5

4.0

6.3

10

16

25

40

63

1100

160

250

400

630

1000

1600

额定行程(mm)

15

25

40

60

100

可调范围

30:1、50:1

公称压力

标准产品1.6、6.4MPa;特殊订货10、22、32MPa

阀芯形式

单座柱塞型阀芯

流量特性

直线、等百分比

作用形式

电开式、电关式

工作温度

普通型-40~230℃,散热片型230-450℃,特殊订货450-600℃

法兰标准

J符合JB78-59、JB79-59标准,可换JB79.1-94、HG20592-2009、ANSI、JIS、DIN等标准订货生产。

控制信号

4-20mA.DC;l-15V.DCl;O-10V.DCI(与所配执行机构有关)

电源

220V.AC.50Hz: 380V.AC.50Hz I与所配执行机构有关}
