激光转速变送器概述
转速变送器是根据激光感应反光原理，并转变成一个交变电压信号，经内部精密电路的处理输出良好的方波脉冲信号实现转速测量。可用于检测各类旋转机械的转速。
激光转速变送器特点
1. 输出信号强
2. 抗干扰能力强
3. 非接触测量
4. 工作范围宽（可测量低转速）
5. 可在烟雾、油气、水雾等恶劣环境中使用
激光转速变送器应用领域
转速变送器可广泛使用于电力、冶金、石化和造纸行业的大型旋转机械（如汽轮机、压缩机、电机、风机、泵等）的转速及零转速的测量。
同时在工件加工转速监控、钢管涂装转速监控以及齿轮转速测量等领域也得到广泛应用。
激光转速变送器技术参数
工作电源：12～24VDC
功耗电流：≤35mA
测量范围：0～10000转/分
输出信号：方波（高电平：供电电压；低电平：< 300mV） 如下图：
负载能力：±20mA （最大）
输出方式：NPN输出
工作温度：－20℃～80℃
安装间隙：10～900mm（通过电位器可调）
重 量：约120g
尺寸图：
激光转速变送器安装接线说明
WDE80-TL为三线制转速传感器（电源 、信号 、COM ）
红线：电源
黄线：信号
黑线：COM
转速传感器安装时，将传感器对准齿轮安装间隙在10～900mm内（通过电位器可调），固定传感器即可。
激光转速变送器安装示意图：
举例：被测体是其他旋转体
安装距离调试说明：
1、先固定好传感器；安装在距离范围内（比如150mm），激光对准反光条中心。
2、低速旋转反光条，观察后端红灯闪烁，每进过一次反光条红灯闪烁一次
3、如果红灯闪烁不稳定，顺时针或者逆时针缓慢旋转电位器，直到红灯闪烁稳定即可
转速显示仪表与WDE80-TL接线图如下：
可选配转速显示表实现转速实时显示、4-20mA模拟量变送输出，485通讯输出、继电器开关量输出。

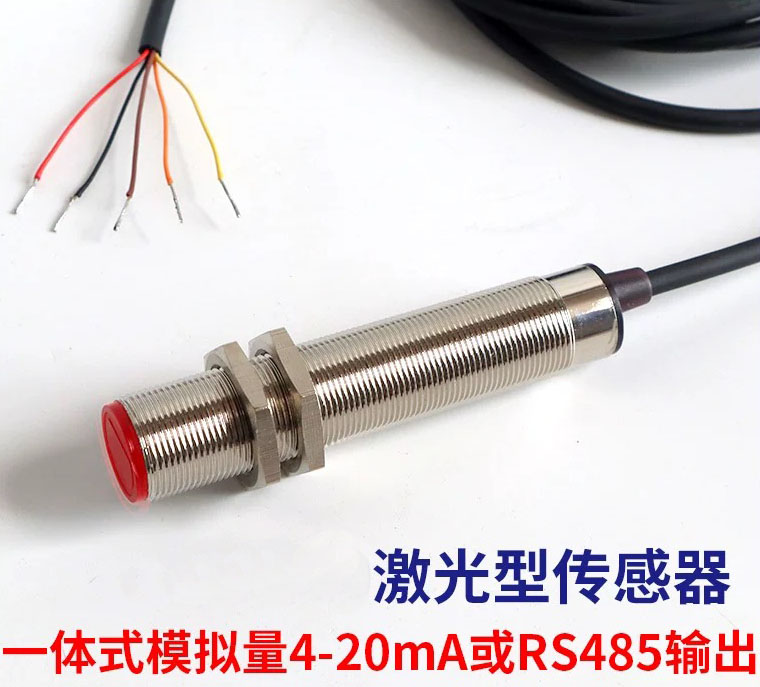

激光转速变送器实物图:
探头： 显示仪：

|
