转速监测仪概述
(1) 输入信号：开关量、电平脉冲(低电平:-30V~+0.8V；高电平:+4V~+30V)、正弦波信号（＞300mvpp）；
(2) 外接传感器：光电开关，接近开关，霍尔开关，编码器，磁电式传感器（下单时需备注）；
(3) 仪表向传感器外供 DC12V/50mA 直流电源；
(4) 仪表可设定倍率，显示小数点，满足测量精度、以及线速度测量。显示值=每分钟输入的脉冲个数×倍率， 倍率的范围 0.0001~9999；
(5) 二路继电器报警，可设置成上下限、上上限、下下限报警或遥控输出；
(6) 仪表功能参数值和报警参数值掉电不丢失；
(7) 模拟量变送输出(DC4~20mA、DC0~20mA、DC0~5V、DC0~10V)，变送低限、变送高限对应的测量转速值可设。
(8) RS485 通信，标准 Modbus-RTU 协议，可直接与 PLC、HMI、工业组态软件组网；
(9) 测量显示范围：0~999999；6 位 0.56 英寸红色数码管显示；
转速监测仪主要技术指标
|
性能
|
参数
|
|
转速范围
|
0~999999
|
|
显示值
|
每分钟输入的脉冲个数×倍率
|
|
馈电输出
|
DC12V/50mA
|
|
工作电源
|
工作范围
|
AC/DC85~265V 或 DC9~36V
|
|
功耗
|
<3VA
|
|
通信接口
|
RS485 接口，标准 Modbus-RTU 协议
|
|
模拟量变送输出
|
1 路模拟量变送输出；精度0.5 级
|
|
继电器
|
继电器触点寿命 10 万次，触点容量 3A/AC220V，3A/DC24V
|
|
工作环境
|
工作温度:-10-55℃；储存温度:-20-80℃
|
|
外形尺寸
|
面板尺寸:96×48mm；开孔尺寸:92×44mm；深度：90mm
|

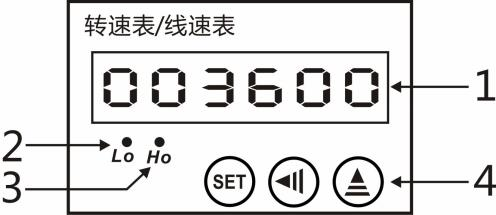

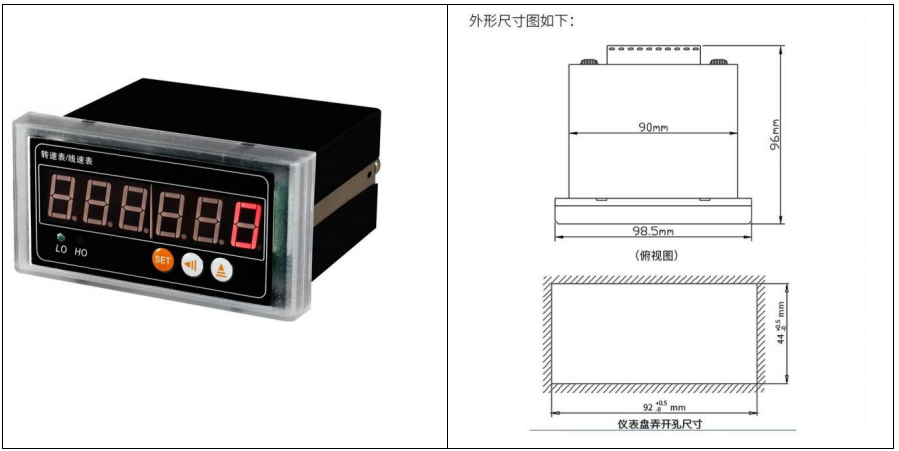

转速监测仪外观与尺寸图
