数显微压差表

数显微压差表产品特点：

1、输入电压DC9-35V，电压范围宽

2、ABS外壳，安装同机械表相同，更符合行业的安装习惯。具有良好的抗冲击性，不易变形等特点

3、±10000WDA超大量程。范围内量程可定制

4、精度±1.0%FS。长期稳定性±0.5%FS/year

5、多种压力可切换

6、直观大屏LCD显示

7、手动按键差压零点校正

8、查看压力值最低点和最高点量程

9、采用进口微压传感精密部件，精度更高，稳定性更好

10、全数字滤波处理电路，稳定性更强





数显微压差表应用特点

1、采用高精度MEMS传感器及数字化技术，可以检测正压、负压或压差

2、可被广泛用来测量风扇和鼓风机的压力，过滤器阻力、风速、炉体通风、孔板造成的压降，起泡系统的液位和增压器或液压系统的压力

3、可用在医疗设备上监测血液和呼吸压力

4、适用嵌入安装、平面安装等安装方式

5、多种量程范围、单位可选

6、无运动部件，防震动

7、同时具有超大超LCD显示

8、标准精度高达±1% FS，可选±0.5% FS

9、按键功能：零点校准、单位切换、继电器设置、量程校准

数显微压差表平面安装 ：

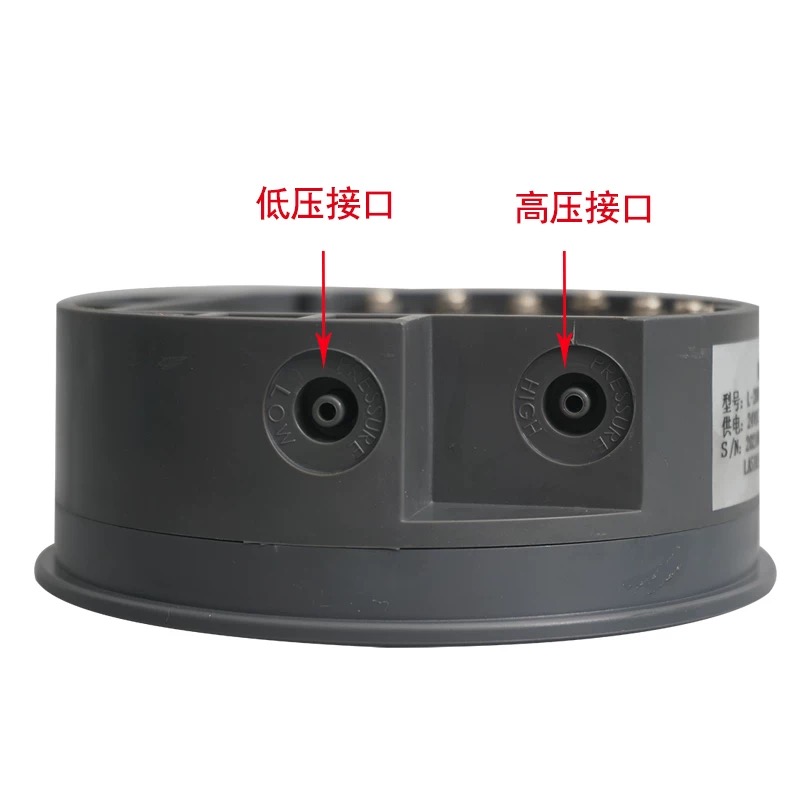

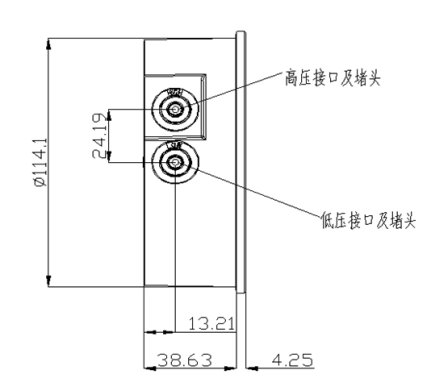

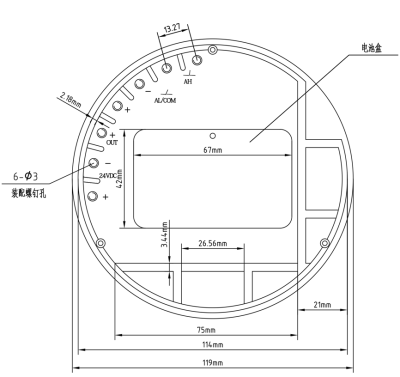

在需要安装的表面上，在直径为105mm的圆上钻3个平均夹角为120度的孔，孔直径在3~3.2之间（如上图所示）。通过配件螺钉M3X8垂直安装在表面上。选择其中一对压力接口连接导气管，注意高/低压口的区别，并保证用堵头密封另一对压力接口。



嵌入安装：





在需要嵌入式安装的板材上开一个孔，孔直径在114.3~114.8mm之间，把产品嵌入，在背面安装配件脚垫。通过M3.5X50自攻螺钉垂直固定在板材上，选择其中一对压力接口与导气管可靠连接，注意高/低压口的区别，并保证用堵头密封另一对压力接口。

数显微压差表注意事项

安装及接线过程中应断电操作。当使用24VAC电源时，建议使用独立的变压器。当与其它控制器、变送器或阀门驱动器等设备共用一个24VAC变压器时，应确保极性(24V和GND)连接完全正确，否则会带来不可预知情况，甚至损坏这些设备。

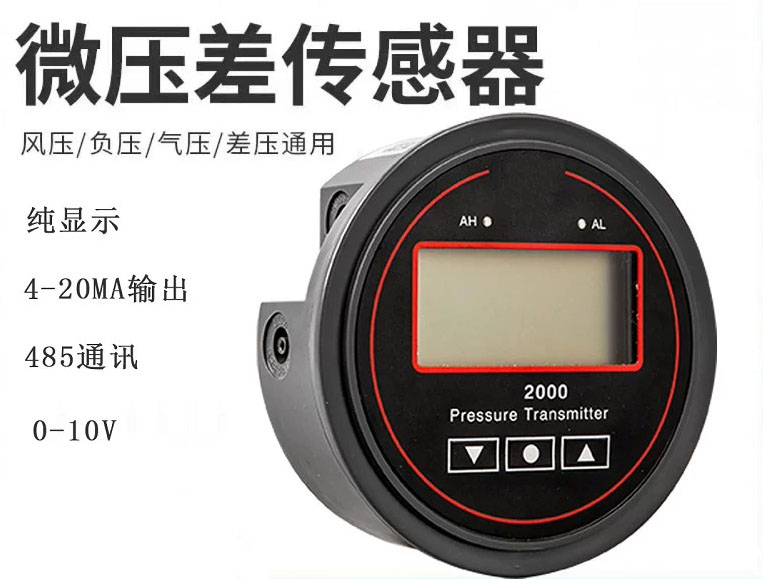

WD2000系列微差压仪表采用进口高精度传感器，拥有超强敏感性和长期稳定性，安装方便，液晶显示，读数清晰准确。壁挂和嵌入式安装可选，符合洁净室，手术室等超净环境的GMWD标准。
