阻旋式料位开关的接线注意事项

阻旋料位开关的电缆一般采用横截面为圆形的通用电缆。电缆横截面直径为5~9mm，否则无法确保电缆入口的密封效果。如果需要使用其它规格的电缆，应使用匹配的电缆入口螺栓，并注意更换后电缆入口的密封性能。

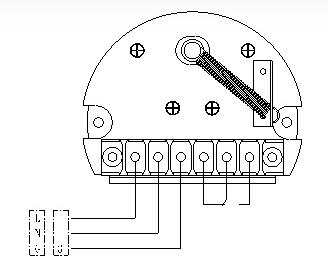

阻旋式料位开关在接线时，应按照如下图所示的方法进行安全接线。







从安全角度考虑，只有阻旋料位开关断电的情况下才能进行接线，且需要注意对于防爆型仪表，在接线时必须遵循相关防爆的接线要求。



关于扭力调整：扭力弹簧是用来调整转轴的输出扭力，当被测介质密度大时，可将弹簧扭力调至最强的档位，此时叶片旋转扭力较大，敏感度较差。反之，当被测介质密度小时，可将弹簧调至最弱的档位，此时叶片旋转扭力较小，敏感度较好。扭力调整如下图所示。
