导波雷达物位计在液化氨气中的使用

时间: 2016-02-27 浏览次数:2437

导波雷达物位计在液化氨气中的使用

导波雷达物位计在液化氨气中的使用

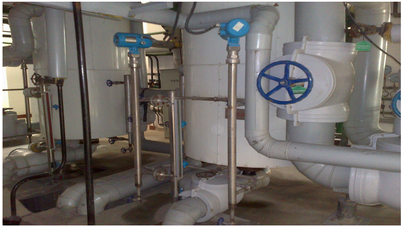

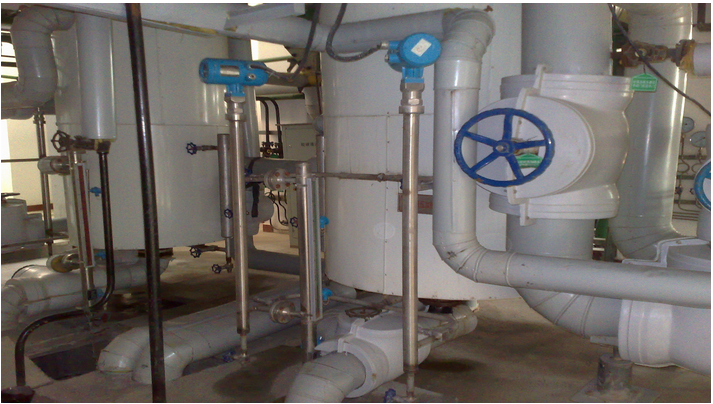

某化工厂
现场情况:介质:液化氨气,量程:10m,法兰:DN100,现场有磁翻板液位计现场显示。
        分析:液化氨气属于易燃易爆介质,有毒,带腐蚀性,通常采用球形罐存储,压力约2.5Mpa,常温,介电常数小(1.6-1.9),一般带有导波测量管。
       选型:导波雷达液位计,防爆,高压,标准DN100法兰
      WDLD601-I41AMYNWL=10m


现场问题及原因分析:
问题1、现场磁翻板液位计与导波雷达物位计显示存在固定偏差40cm。

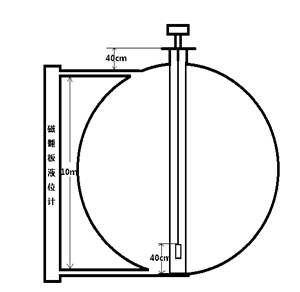

原因:如图:磁翻板液位计零点与导波雷达物位计零点不在同一个水平面,相差0.4m,选型时量程提供错误,应该选择10.4m。
解决:由于现场已生产,带压容器,不能将导波雷达物位计拆卸更改缆绳长度,只能将导波雷达
量程参数改为10.4m。更改后与磁翻板液位计除液位0.4m以下外显示一致。存在问题,容器内液氨液位降至0.4m以下后,导波雷达依然显示0.4m,不能归0。与使用厂家协商,可以接受。

问题2、现场仪表经常出现损坏现象。
原因:经检查,此罐为高压容器罐,压力约为2.5Mpa,由于导波雷达物位计的旁的其他仪表存在轻微泄露,导波雷达进线口没有拧紧,导致部分氨气进入电路板仓,腐蚀接线端子,致使仪表工作不正常。
解决:从新密封雷达旁边泄露仪表,拧紧导波雷达电气接口。

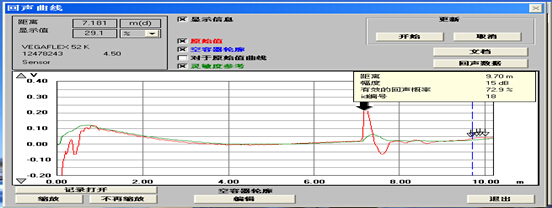

回声曲线图


结论:由于测量液化氨气存在高压、腐蚀、有毒、挥发、介电常数小等工况,但只要我们选型正确,由回声曲线图可知,完全可以满足现场高精度、可靠测量的需求,而且通过应用该仪表,有效地降低了职工劳动强度,消除了事故隐患,为地面系统的平稳控制提供准确依据和数据。
