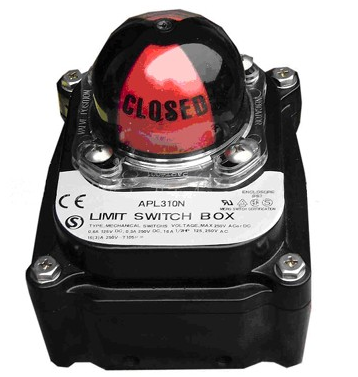

该系列阀门限位开关是自控系统中检测阀门状态的一种现场仪表，用以将阀门的开启或关闭位置以开关量（触电）的信号输出，
被程控器接受或计算机寻访采样，确认后执行下一程序。该产品也可作为自控系统中重要阀门联锁保护及远程报警指示之用。
产品特性：
1. 压铸铝金壳体，粉末涂层，外形美观，质量可靠
2. 开关位置可由指示器清楚辨识
3. 快速置位凸轮，通过花键轴和弹簧安装，不用工具即可方便调整
4. 多接点端子排，有8个标准接点，接线安全，方便
5. 标准的电解接口
6. 防脱螺栓，拆装时螺栓附在盖上不会脱落
7. 安装方便，不锈钢主轴连接部门及安装支架符合NAMUR标准
技术参数：
|
型号
|
APL-310N
标准 选项
|
APL-410N
标准 选项
|
|
壳体防火爆等级
|
IP67
|
IP67Exd II Bt6
|
|
温度
|
-25-85℃
|
|
接线端口
|
2*2/1NPT
|
PT1/2 PF1/2
M20PG13.5
|
2*3/4NPT
|
PT3/4
PF3/4
|
|
接线端子
|
8
|
9～24
|
8
|
9～24
|
|
位置显示
|
0～90°
|
0～180°
|
0～90°
|
0～180°
|
|
开—黄；关—红
|
|
微型开关
|
机械式，感应式，弹簧接近式
|
|
电位计
|
1K ohm(0—5K ohm, 0—10K ohm)
|
|
电流反馈
|
4—20mA (20-4mA)
|
|
