自控温系列伴热电缆

自控温系列伴热电缆

低温温控伴热电缆（自限式电热带）广泛应用于民用太阳能、地热采暖、消防、石油、化工、钢铁、电力等工业企业的管线、储罐的伴热保温、抗凝、防冻。该电缆适用于普通区、危险区和腐蚀区等。

温度等级：低温（D） 中温（Z） 高温（G）

结构型式：基本型（J）、基本防腐型（J2）、屏蔽防爆型（P）、屏蔽防腐型（P2）、防护型（F）、防护防腐型（F2、F4）、防爆防护防腐型（外层护套防腐)（PF2、PF4）、防爆防护防腐型（内层绝缘防腐（P2F、P4F））、防爆防护防腐型（内外层全防腐）（PF）2、（PF)4）

电压等级：低温：12V、24V、36V、110V、220V、380

中温：36V、110V、220V、380V、600V

高温：220V、380V、600V

标称功率：低温：10W／h、15W／h、20W／h、25W／h、30W／h、35W／h

中温：30W／h、35W／h、45W／h、50W／h、60W／h、

高温：45W／h、55W／h、65W／h、75W／h、

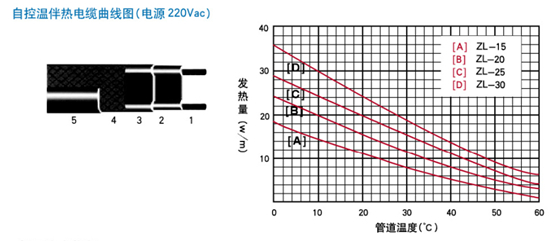

电缆结构：1、铜芯导线：低温：7×0.32 7×0.42 7×0.50 19×0.32

中温：7×0.50 19×0.32 19×0.41

高温：7×0.50 19×0.32 19×0.41

2、导电塑料层：普通PTC、阻燃PTC、含氟PTC

3、绝缘层：改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

4、屏蔽层：镀锡软圆铜线，覆盖密度80%

5、护套层：改良性聚烯烃、阻燃聚烯烃、含氟聚烯烃、全氟材料

低温技术指标：

1. 标准颜色：黑色
2. 温度范围：最高工作温度65±5℃；最高曝露温度85℃（芯带承受温度）；最高承受温度：改良性聚烯烃105℃、阻燃聚烯烃105℃、含氟聚烯烃180℃、全氟材料205℃（绝缘保护套最高承受温度）
3. 施工温度：最低－40℃
4. 起动电流：≤0.6A／m
5. 热稳定性：由10℃至99℃间来回循环300次后，电缆发热量维持在90％以上。
6. 弯曲半径：－20℃时为25.4mm；－30℃时为35.0mm
7. 绝缘电阻：电缆长度100m，恒温水域75℃时；测试绝缘电阻最小值20MΩ，有屏蔽或防爆防护型，室温20℃时用2,500VDC在屏蔽层与导电线芯之间摇试1分钟，绝缘电阻最小值为1200MΩ。
8.

中温技术指标：

1. 标准颜色：棕色
2. 温度范围：最高工作温度105±5℃；最高曝露温度135℃（芯带承受温度）；最高承受温度：改良性聚烯烃105℃、阻燃聚烯烃105℃、含氟聚烯烃180℃、全氟材料205℃（绝缘护套最高承受温度）
3. 施工温度：最低－40℃
4. 起动电流：≤0.7A／m
5. 热稳定性：由10℃至149℃间来回循环300次后，电缆发热量维持在90％以上。
6. 弯曲半径：－20℃时为30.4mm；－30℃时为40.6mm
7. 绝缘电阻：电缆长度100m，恒温水域75℃时；测试绝缘电阻最小值20MΩ，有屏蔽或防爆防护型，室温20℃时用2.500VDC在屏蔽层与导电线芯之间摇试1分钟，绝缘电阻最小值为1200MΩ
8.

高温技术指标：

1. 标准颜色：红色
2. 温度范围：最高工作温度130±5℃；最高曝露温度150℃（芯带承受温度）；最高承受温度：改良性聚烯烃155℃、阻燃聚烯烃155℃、含氟聚烯烃180℃、全氟材料220℃（绝缘护套最高承受温度）
3. 施工温度：最低－40℃
4. 起动电流：≤0.9A／m
5. 热稳定性：由10℃至149℃间来回循环300次后，电缆发热量维持在90%以上。
6. 弯曲半径：－20℃时为38.5mm，－30℃时为49.0mm
7. 绝缘电阻：电缆长度100m，恒温水域75℃时；测试绝缘电阻最小值20MΩ，有屏蔽或防爆防护型，室温20℃时用2.500VDC在屏蔽层与导电线芯之间摇试1分钟，绝缘电阻最小值为1200MΩ。
