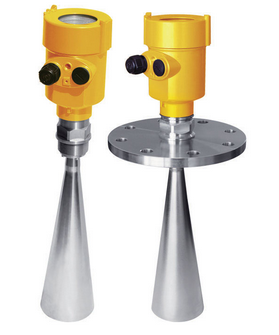

高频雷达物位计产品概述
高频雷达物位计是一款采用脉冲原理非接触式雷达物位计，可广泛应用于测量液体、浆料及粘稠物等的距离、物位、体积、重量及明渠流量，也可用于测量粉末、颗粒、块状等固体介质。即使在多粉尘、有搅拌的应用场合中，也可以稳定测量。
高频雷达物位计测量原理
高频雷达物位计通过天线发射极窄且能量很低的微波脉冲信号，这个脉冲信号以光速在空间传输，遇到被测介质发生反射，反射信号被仪表接收，发射脉冲信号与接收脉冲信号的时间间隔与基准面到被测介质表面的距离成正比，通过测量发射与接收的时间间隔，来实现天线至介质表面距离的测量。
高频雷达物位计测量原理示意图
①时间1：产生初始脉冲
②时间2：沿喇叭天线向下行进，速度C（光速）
③时间3：脉冲遇到介质表面发生反射
④时间4：反射脉冲被接收，并被处理器记录
⑤脉冲信号从被发射到被接收之间的时间差T，与基准面到介质表面的距离D成正比：D=C×T/2
⑥测量的基准面是： 螺纹底面或法兰的密封面
⑦ A:量程 B:低位 C:满位 D:盲区
⑧运行时，保证最高料位不能进入测量盲区D
高频雷达物位计技术优势
• 采用高达26GHz的发射频率
• 高频率与信噪比，是低介电常数介质的最佳选择
• 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度与可靠性
• 测量盲区更小，对于小罐测量也会取得优异效果
• 波长更短，对于小颗粒介质与倾斜的介质表面的物位测量效果更好
• 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护
• 非接触式测量，无磨损，无污染，可测量液体，固体介质的物位
• 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响
• 采用两线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节省成本
• 采用先进微处理器和独特回波处理技术，可适用于各种复杂工况
• 发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害
• 带有按键的显示屏可方便设置仪表的参数
高频雷达物位计可应用的行业：化工与石化、电力、 钢铁及冶金、 矿产、造纸及纸浆、水及污水、食品与饮料、 制药 。
高频雷达物位计可应用的工况：中间料仓、储仓、料斗、储罐、过程罐、搅拌罐、其他。
高频雷达物位计产品说明
|

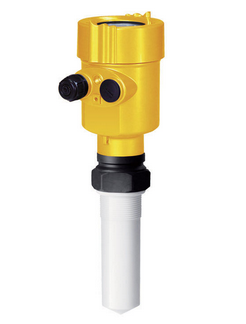

WD-901
|
高频雷达物位计
|
 |
应 用： 各种强腐蚀性液体
测量范围： 10米
过程连接： 螺纹、法兰
介质温度： -40～130℃
过程压力： -0.1～0.3MPa
精 度： ±5mm
频率范围： 26GHz
防爆等级： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防护等级： IP67
现场显示：4位LCD 可编程
外壳：铝/塑料
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
|
|

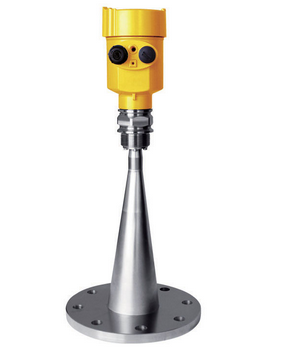

WD-902
|
高频雷达物位计
|
 |
应 用： 耐温、耐压、轻微腐蚀的液体
测量范围： 30米
过程连接： 螺纹、法兰
介质温度： -40～150℃
过程压力： -0.1～4.0MPa
精 度： ±3mm
频率范围： 26GHz
防爆等级： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防护等级： IP67
现场显示：4位LCD 可编程
外壳：铝/塑料
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
|
|

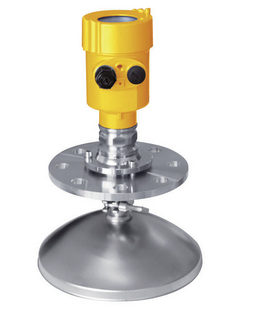

WD-903
|
高频雷达物位计
|
 |
应 用： 固体料、 过程容器或强粉尘
易结晶、 结露场合
测量范围： 70米
过程连接： 万向法兰
介质温度： -40～250℃
过程压力： -0.1～0.1MPa
精 度： ±15mm
频率范围： 26GHz
防爆等级： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防护等级： IP67
Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
外壳：铝/塑料
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
|
|

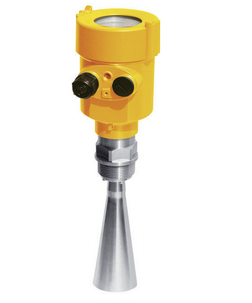

WD-904
|
高频雷达物位计
|
 |
应 用： 固体料、 过程容器或强粉尘
易结晶、 结露场合
测量范围： 80米
过程连接： 螺纹、万向法兰
介质温度： -40～250℃
过程压力： -0.1～0.1MPa
精 度： ±15mm
频率范围： 26GHz
防爆等级： Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防护等级： IP67
现场显示：4位LCD 可编程
外壳：铝/塑料
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
|
|

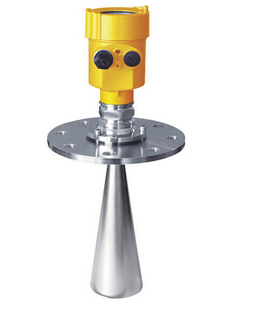

WD-905
|
高频雷达物位计
|
 |
应 用： 固体颗粒、粉尘
测量范围： 30米
过程连接： 螺纹、法兰
介质温度： -40～250℃
过程压力： -0.1～4.0MPa(平板法兰)
-0.1～0.1MPa(万向法兰)
精 度： ±10mm
频率范围： 26GHz
防爆等级：Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防护等级： IP67
现场显示：4位LCD 可编程
外壳：铝/塑料
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
|
|

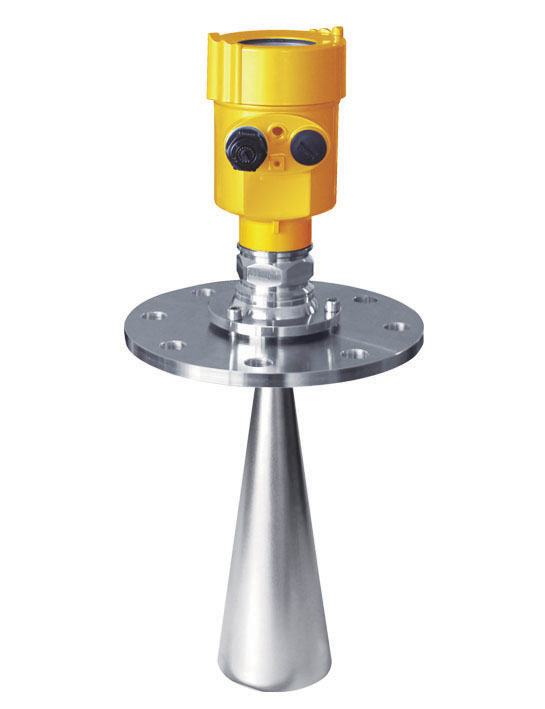

WD-906
|
高频雷达物位计
|
 |
应 用： 卫生型液体存储容器，强腐蚀性容器
测量范围： 20米
过程连接： 法兰
介质温度： -40～150℃
过程压力： 常压
精 度： ±3mm
频率范围： 26GHz
防爆等级：Exia ⅡC T6 Ga/Exd ia ⅡC T6 Gb
防护等级： IP67
现场显示：4位LCD 可编程
外壳：铝/塑料
信号输出： 4...20mA/HART(两线/四线)
RS485/Modbus
|
高频雷达物位计安装
1 安装前准备
请注意以下事项，以确保仪表能正确安装：
• 请确保在过程连接的正下方没有任何干扰体存在！否则将导致测量错误！
• 请预留足够的安装空间！
• 请避免对信号转换器的强烈日照，如有必要，请安装防护罩！
• 请避免强烈震动的安装场合！
• 可以在同一容器上安装多台 WD-90系列雷达物位计！
• 为确保快速、便利及安全地安装本仪表，请遵照以下的安装指导！
2 安装指导
为避免测量错误及仪表故障，请遵照以下注意事项！
3 基本要求
天线发射微波脉冲时，都有一定发射角。从螺纹或法兰下边缘到被测介质表面之间，微波发射角所辐射的区域内，不得有障碍物。因此安装时应尽可能避开罐内设施，如：人梯、限位开关、加热设备、支架等。必要时，须在空罐时进行“虚假回波学习”。另外须注意微波发射角度辐射区域不得与加料料流相交。安装仪表时还要注意：最高料位不得进入仪表的测量盲区，仪表距罐壁必须保持一定的距离，仪表的安装尽可能使天线的发射方向与被测介质表面垂直。安装在防爆区域内的仪表必须遵守国家防爆危险区的安装规定。防爆型仪表的外壳采用的是压铸铝材质。防爆型仪表安装在有防爆要求的场合时，仪表必须接大地。
|
