超高频雷达料位计（非接触）

超高频雷达料位计（非接触）

超高频雷达料位计系列产品，是指工作在76-81GHz的调频连续波(FMCW) 雷达产品，支持四线制和两线制应用。多个型号产品*大量程可以达到120m,盲区可以做到8cm。由于它工作频率更高，波长更短，所以尤其适合固体应用，通过透镜发射接收电磁波的工作方式，在高粉尘、恶劣温度环境下（+200℃）具有独特的优势。仪表提供法兰或者螺纹的固定方式，使得安装便捷简易。

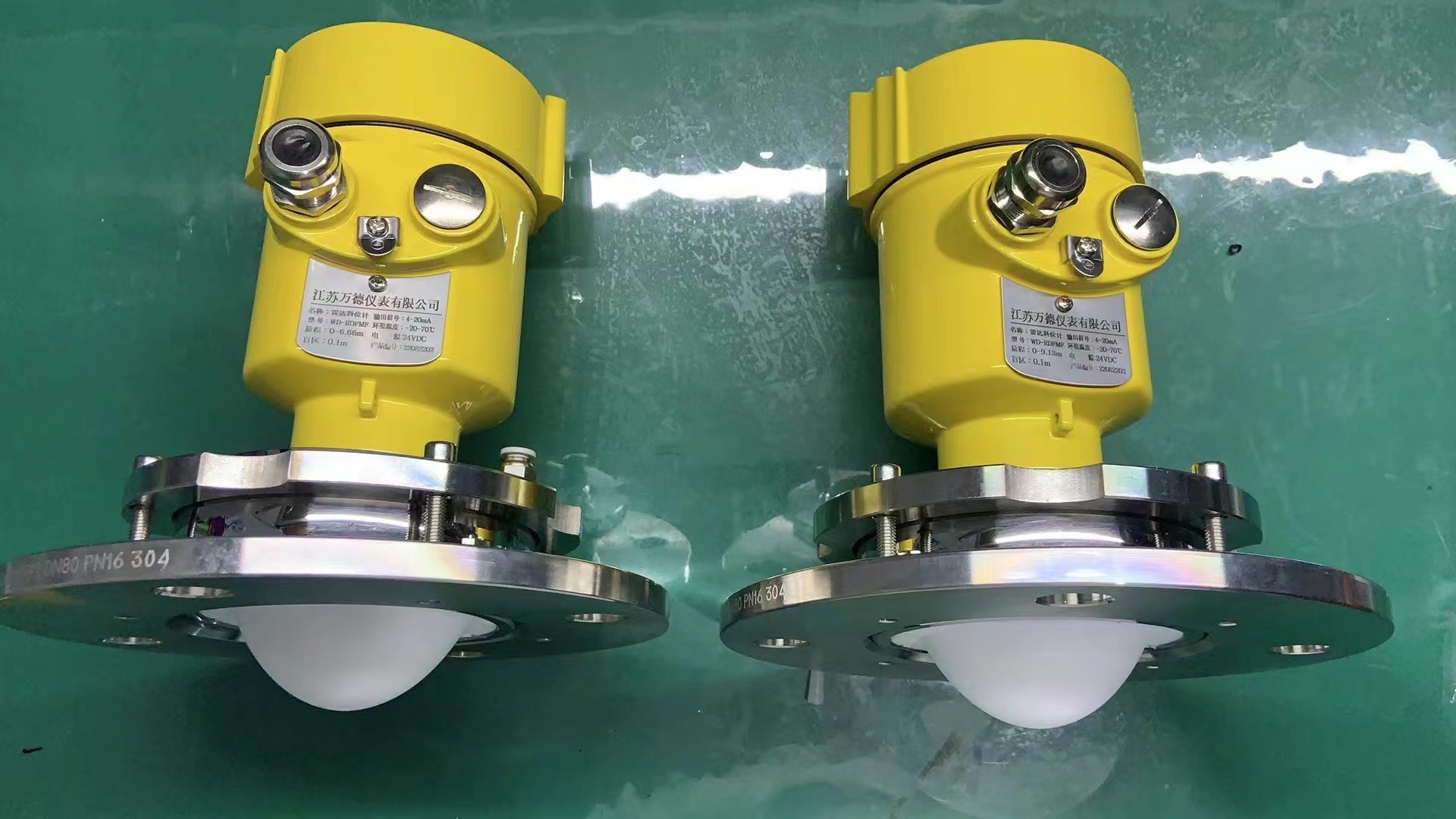

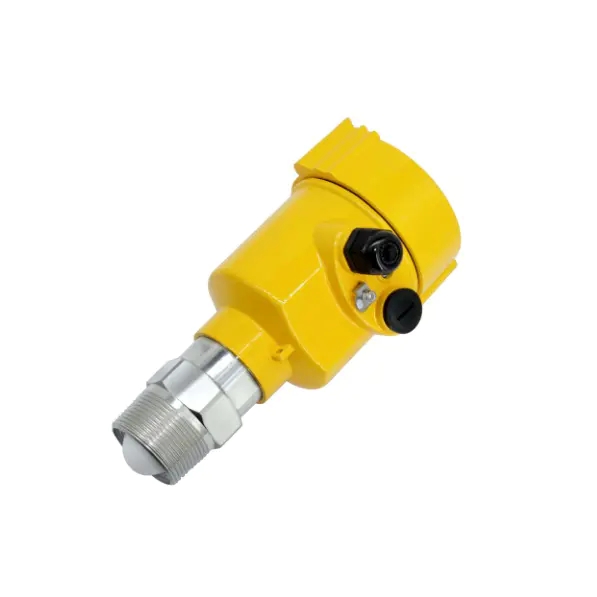

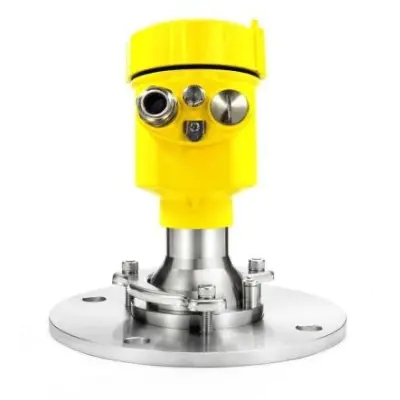

超高频雷达料位计实物图：

超高频雷达料位计主要优势如下：

              1、 基于自研的 CMOS 毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。
              2、5GHz 工作带宽，使产品拥有更高的测量分辨率与测量精度。
              3、 窄 3°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。
              4、波长更短，在固体表面具有更好的反射特性，因而不需要特别的使用万向法兰来进行瞄准。
              5、支持远程调试与远程升级，减少等待时间，提高工作效率。
              6、支持手机蓝牙调试，方便现场人员维护工作

              7、适用于大量程、高粉尘、蒸汽凝结、搅拌、狭窄安装空间，以及精度及盲区要求较高的场合等。

         应用的行业                                               可应用的工况

• 化工与石化   • 电力                                    • 中间料仓   • 储仓

• 钢铁及冶金   • 矿产                                    • 料斗         • 储罐

• 造纸及纸浆   • 水及污水                              • 过程罐      • 搅拌罐

      • 食品与饮料   • 制药                                     • 其他

超高频雷达料位计产品特点：

    • 采用高达76-81GHz的发射频率

  • 高频率与信噪比，是低介电常数介质的*佳选择

  • 波束角小，能量集中，具有更强抗干扰能力，大大提高了测量精度与可靠性

  • 测量盲区更小，对于小罐测量也会取得优异效果

  • 波长更短，对于小颗粒介质与倾斜的介质表面的物位测量效果更好

  • 测量灵敏、刷新速度快、天线尺寸小、安装简便、牢固耐用、免维护

  • 非接触式测量，无磨损，无污染，可测量液体，固体介质的物位

  • 几乎不受温度、压力、水蒸汽、泡沫、粉尘等复杂工况的影响

  • 采用两线制回路供电的技术，供电电压和输出信号通过一根两芯电缆传输，节省成本

  • 采用先进微处理器和独特回波处理技术，可适用于各种复杂工况

  • 发射功率极低，可安装于各种金属、非金属容器内，对人体环境均无伤害

  • 带有按键的显示屏可方便设置仪表的参数

超高频雷达料位计产品参数：
   •  应      用： 固体颗粒、粉尘、液体  (  适用于大量程、高粉尘、蒸汽凝结、搅拌、狭窄安装空间）

   • 频率范围： 80GHz

   • 测量范围： 0-30米，0-60米，0-120米

   •精      度： ±0.7mm

   •介质温度： -40...250℃

   • 过程压力： -0.1...4.0Mpa

   •过程连接： 螺纹、法兰

   • 防爆等级： Exia II CT6；Exd II CT6

   •防护等级： IP67

   •信号输出： 4...20mA/HART（两线/四线）， RS485/Modbus

超高频雷达料位计产品应用：
